PVC Bantlı Konveyörler

PVC Bantlı Konveyör Tasarımı

Bantlı konveyörler birbirlerine aktarma yaparak veya tek parça halinde taşıma işlemini yerine getirebilirler. Ancak her aktarma sistemde ilave yükseklik nedeni ile daha fazla enerji, dökme noktalarında bantlarda daha fazla aşınma ve tozuma nedeni ile mümkün olduğunca kaçınılması gerekir. Kısa konveyorlerde yeterli mesafe yoksa dönüşler için aktarma yapılması bir zorunluluk olarak ortaya çıkar. Teknik olarak burada gösterilen düzeneğin tamamı bantlı konveyör veya bantlı konveyör sistemi olarak bilinir. Bant malzemesi kumaş, kauçuk veya esnek plastiktir. "Konveyör bandı", bant malzemesinin kendisidir. Bazen bir sistem anlamında “taşıyıcı bant sistemi” olarak da adlandırılırlar. Bu, asıl konveyör bandını ve bant için hareket sistemini içerir. Taşıyıcı konveyör bandını destekleyici bir çelik levha boyunca hareket ettirirler, böylece konveyör bandı hareket ettikçe alttan desteklenir. Bu tarz bir kayar bant tarzı konveyördür. Alternatif olarak, bant aralıklı silindirlerin üstünde desteklenir. Bu tarz, makaralı bant tarzı veya makaralı konveyör bandıdır.

Tahrik Mekanizmasına Göre Bantlı Konveyörler

  • Çıkış Tambur Tahrikli
  • Direkt Tambur Tahrikli
  • Merkez Tambur Tahrikli.
  • Bıçak Ağzı Geçişli

Bantlı Konveyörlerin Avantajları

  • Basit ürünleri bir konumdan diğerine taşıyın
  • Ürünleri yokuşlarda yukarı veya aşağı hareket ettirin.
  • Sürekli veya indeksleme modlarında hareket edin.

Bant, bir ürünü hareket ettirmek için her seferinde durabilir ve başlayabilir. Bandın ucuna bir sensör yerleştirirseniz konveyör durabilir. Diğer durumlarda, paketler sürekli çalışan bir banttan yüklenir ve boşaltılır. Hızı değiştirmek gerektiğinde kullanın. Hız kontrolü için bir VFD (değişken frekans sürücüsü) ekleyebiliriz. Bu, elektrik akımının frekansını değiştirerek çalışır. Kayışlı güçlü bir konveyör, hızı ayarlamak için basit bir konveyördür. Bir ürünü eğriler etrafında hareket ettirmek. Bir ürün eğri etrafında hareket ederken uygun ürün yönelimini korumak için eğri stil sistemleri mevcuttur

Elektriksel Özellikler Bantlı Konveyörler, kullanılacak motor tipine göre 24 VDC ile 380 VAC gerilim aralığında çalışabilmektedir. Normal çalışma yükü altında ve günde 8 saatten daha fazla çalışmayacak konveyörler genelde 220 VAC motor veya inverter ile çalıştırılmaktadır. Ağır yükler altından ve günde 8 ile 24 saat arası çalışacak bantlı konveyörler mutlaka 380 VAC veya üç fazlı sürücüler ile tasarlanmalıdır.

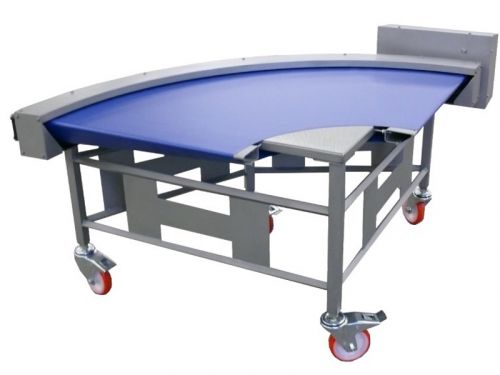

PVC Bantlı Dönüş Konveyörleri

90 ve 180 derece dönüş konveyörleri Hayattaki pek çok şey gibi, endüstriyel malzeme taşımanın da genellikle kıvrımlı ve dönüşlü bir payı vardır. Konveyörlere dayanan modern imalat, yiyecek ve içecek işleme, paketleme ve diğer endüstriler, zemin alanının kullanımını ve genel verimliliği en üst düzeye çıkarmak için sıklıkla 90 ve hatta 180 dereceye varan dar eğrileri barındırabilen sistemler gerektirir. Ancak bu tür kavisli konveyörleri tasarlamak ve üretmek deneyim ve uzun süreli testler gerekitrmektedir. Dönüş konveyörleri bir dizi mühendislik zorluğu sunar ve bir çok üretici için zorluklar içerir.

İç dönüş yarıçapı 50 cm. dönüş açısı 30 ile 180 derece arasında ve iç radyusu 500 mm olacak şekilde bant eni 1200 mm'ye kadar dönüş konveyörleri imal edilebilmektedir. Bant hızları ise dakikada 40 metreye kadar çıkarılabilmektedir.

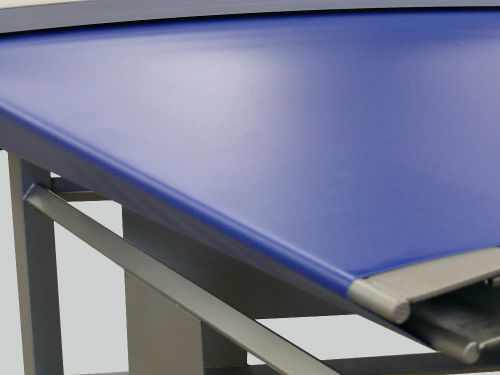

Dönüş konveyörü ve bıçak ağzı transfer seçeneği Konveyör tasarımının uç noktası dönüş konveyörlerini aynı zamanda bıçak ağzı transfere uygun tasarlayabilmektir.

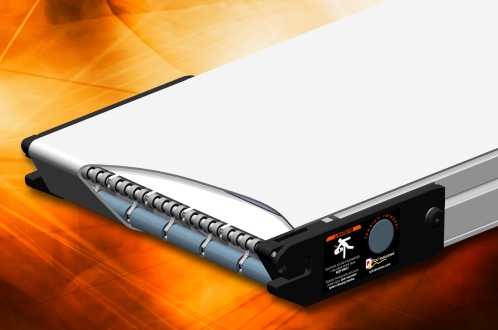

Bıçak Ağzı Geçiş Konveyörü

Dik açılı transfer konveyörü Geleneksel konveyörler daha büyük öğeleri kolaylıkla aktarabilirken, Bıçak ağzı geçiş konveyörlerinin hizmet verdiği endüstriler ve uygulamalarda genellikle gerekli olan daha küçük öğelerin ürün aktarımı için bir geçiş çubuğu yardımıyla transfer gerçekleşir. İyi bir bıçak ağzı konveyör transferi, küçük parçaların bir konveyörden diğerine veya bir konveyörden ek montaj/paketleme alanına transferini içeren uygulamalar için idealdir. Bıçak ağzı konveyörler aynı zamanda konveyörün ucu etrafında ek boşluk bırakarak ucu daha erişilebilir hale getirir ve diğer makineler için yer açar.

İdeal iş güvenliği Bıçak ağzı geçiş konveyörlerinde konveyör bandının her yeri tam kapalı tasarlandığından dolayı herhangi bir objenin takılma veya sıkışma riski en aza indirgenmiştir.

Bıçak ağzı konveyörleri Her iki yöndede çalışabilir Konveyörlerin tahrik tamburu konveyörün merkezinde yer aldığından dolayı konveyör bandını hem iler hem de geri yönde güvenle ve yön değişiminde herhangi mekanik boşluk olmadan çalıştırabilirsiniz.

Konveyörlerde Hız

Yüksek hızlarda bantlı konveyor kullanımı şu koşullarda elverişlidir. Konveyor uzunluğu 1500 metreden fazla ise. Besleme ve boşaltma noktalarında malzeme aynı yön ve hızlarda banda aktarılıyorsa. Malzeme topak veya parça büyüklüğü küçükse. Bandın gergi değerleri doğru uygulanmışsa.

Yüksek bant hızları daha dar bant kullanımını sağlayarak ekonomi sağlar, ancak aşağıdaki dezavantajları da doğurur. Bunlar; Bandın aşınması artar. Taşıyıcı makaralarda darbeler artar. Konveyor elemanlarının ömrü azalır.

Bazı malzemelerin bantlı konveyörler ile taşınmasında ise bant hızı mümkün olduğunca düşük tutulur. Bunlar Ağır, keskin kenarlı malzemeler. Tehlikeli malzemelerin taşınmasında

BANTLI KONVEYORLERDE TAHRİK SİSTEMİ Konveyor bandının hareket edebilmesi için tahrik tamburu tarafından hareket yönünde çekilmesi gerekir. Bu kuvvet tahrik tamburuna her iki yönde uygulanan kuvvetlerin farkı kadar olmalıdır, Bu farkın ne kadar olması gerektiğinin hesabı konveyörlerde birçok etkin faktör olması nedeni ile biraz karmaşık olup üç farklı model uygulanmaktadır. Bunlar; temel uygulama modeli (en yaygın ve en basit model), Standart konveyörler için uygulanan model, Üniversal model (en hasas ve doğru hesap modeli), Aşağıda model en yaygın kullanılan Temel uygulama modeli olup sonucu en fazla 10 % fazla bir farkla vermekle birlikte çoğu bantlı konveyöre uygulanabilecek en basit modeldir. Ancak bu model tüm konveyorler için uygulanamaz. Bu modelin uygulanabileceği konveyorler aşağıda belirtilen sınırlar içinde olmalıdır.

Bantlı Konveyör Modelleri
Bantlı Konveyör Modelleri

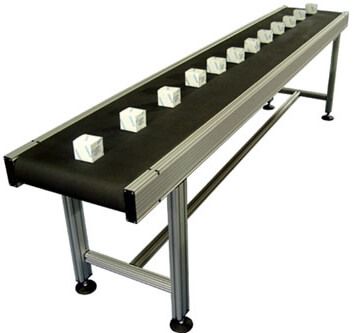

PVC Bantlı Konveyör: Bant üzerinde taşınabilecek her türlü ürün için uygulanabilecek konveyör tipidir. Düz veya dönüş konveyörü olarak imal edilebilir. Küçük cisimlerin transferini kolaylaştırmak için geçiş ağzı bıçak ağzı olan tipleri vardır. Servisi, işletmesi ve ilk devreye alması son derece kolaydır.

Kauçuk Bantlı Konveyör: Kauçuk bantlı konveyörler basit tasarımlı ağır şartlara uyum sağlayan ve en çok uygulanan dayanıklı ve ekonomik konveyör sistemidir. Maden, tarım ve hammadde taşıma işlerinde kullanılmaktadırlar. Güneş altında, açık atmosferde çalışmak üzere tasarlanırlarr. Çok soğuk ve sıcak ortamda yıllarca hizmet ederler

Modüler Bantlı Konveyör: Birbirine eklenebilen plastik zincir baklalarından oluşan modüler bantlı konveyörlerdir. Gıda, ambalajlı ürün ve palet taşımada kullanılmaktadırlar. Güneş altında, açık atmosferde ve klorlu su ile yıkanmaya dayanıklıdırlar. Çok soğuk ve sıcak ortamda yıllarca hizmet ederler.

Tel Bantlı Konveyör: Paslanmaz veya galvaniz çelikten üretilmiş tel bantlı düz ve döner gidişli bantlı konveyörlerdir. Isıya dayanıklılık gerektiren veya kurutma soğutma gibi proseslerde sıklıkla kullanılmaktadırlar. Pişirme veya kurutma fırınlarında yoğunlukla kullanılmaktadır.

Metal Bantlı Konveyör: Paslanmaz veya galvaniz çelikten üretilmiş çelik palet bantlı düz ve döner gidişli konveyörlerdir. Aşınma veya kesilmeye karşı direnç gerektiren taşıma işlerinde sıklıkla kullanılmaktadırlar. Geri dönüşüm sektörü, CNC makinelerde talaş tahliyesi gibi işlerde yoğunlukla kullanılmaktadır.

Dönüş Konveyörü: Dönüş konveyörü veya döner konveyör, taşınan ürünün ilerleme istikametini değiştirmekte kullanılır. PVC bantlı, modüler bantlı veya gıdaya temas edecekse poliüretan bantlı olarak imal edilirler. Döner Konveyörler Hher iki yönde çalışmaya müsait yapıdadır

Checkweigher Konveyörü: Konveyör üzerindeki banttan geçen paketleri sırasıyla tartmak ve hedeflenen paket ağırlıkları dışında kalan paketleri ayırmakta kullanılır. Tartılan ürünün ağırlığı azaldıkça makina hızlanmaktadır. 1 kg. lık paketlerden dakikada 30 adet kontrol edebilmektedir.

Metal Dedektör Konveyörü: Paketleme sonrası ambalaj içine metal parça karışıp karışmadığı denetler. 1 mm'ye kadar metal parçalarını tespit ederek hatalı paketleri ayırmakta kullanılır. Metal dedektörler, çelik, bakır alüminyum gibi farklı metalleri tespit edebilmektedirler.


Konveyör Bant Hızı Hesap Makinesı
Tahrik Tambur Dış Çapı [mm.]
Redüktör Çıkış Devri [dev/dak.]
Redüktör Dişlisi Diş Sayısı
Tambur Dişlisi Diş Sayısı
Bant Hızı 0 m/dak.
Not: Redüktör direkt tahrik tamburuna bağlıysa dişli diş sayılarına 1 giriniz
