Bantlı Konveyör Nedir?

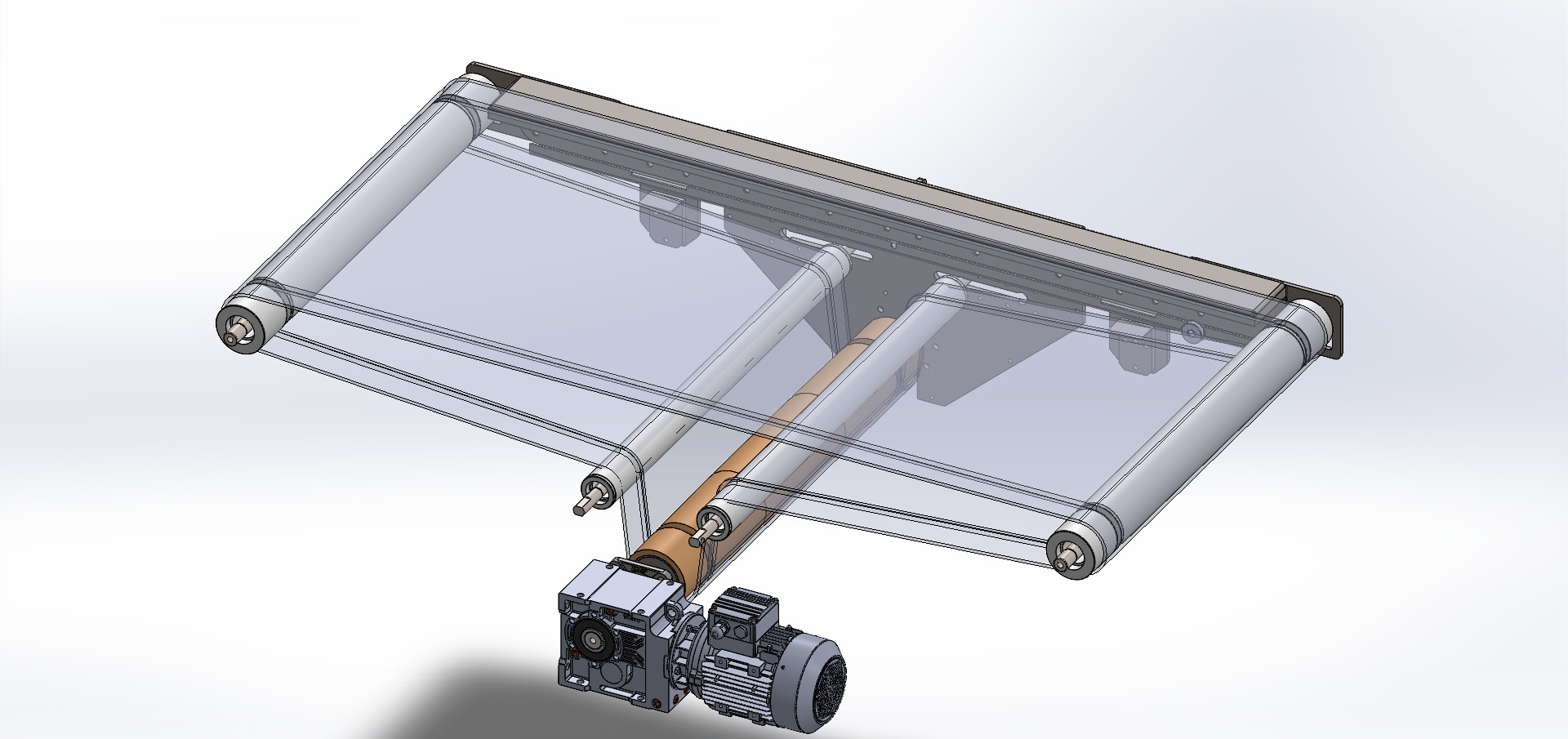

Bantlı konveyörün temel tasarım elemanları: tahrik kasnağı, geri dönüş kasnağı, rulo destekler, bant ve şase.
Bantlı konveyör; iki veya daha fazla kasnak arasında dönen kapalı bir halka şeklindeki esnek bantın motorla tahrik edilerek malzeme, ürün veya palet taşıdığı sistemdir. Yatay taşımadan eğimli taşımaya, ağır yükten gıda ürünlerine kadar son derece geniş bir uygulama yelpazesine sahiptir.
Bantlı konveyörün temel avantajları şunlardır:
- Uzun mesafelerde düşük işletme maliyeti
- Taşınan ürünü zedelemez; nazik ve sürekli aktarım
- Hat boyunca herhangi bir noktadan yükleme yapılabilir
- Eğimli, döner ve modüler konfigürasyonlar mümkün
- Tartım, barkod ve otomatik kontrol sistemleriyle entegrasyon
- Alternatiflerine göre düşük gürültü ve titreşim
- Durdurmaksızın aylarca sürekli çalışabilir
Bantlı konveyörler tek başına değil, bütünleşik bir hat içinde değerlendirilmelidir. Palet konveyörü seçim rehberimiz ile bantlı ve zincirli sistemlerin karşılaştırmasına bakabilirsiniz.
Temel Bileşenler ve Kesit Görünüm

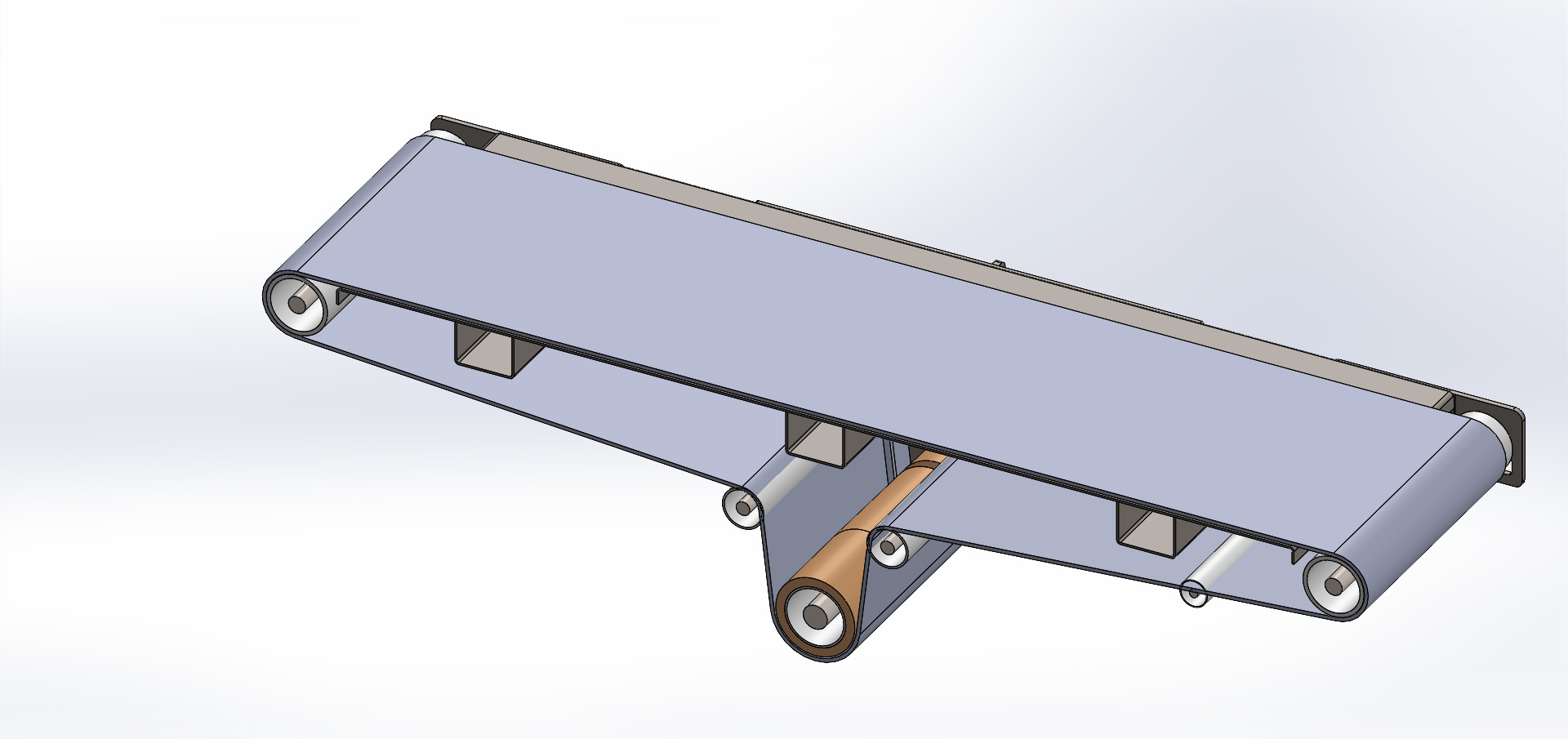

Bant kesit görünüşü: kaplama, karkas ve taban katmanları.

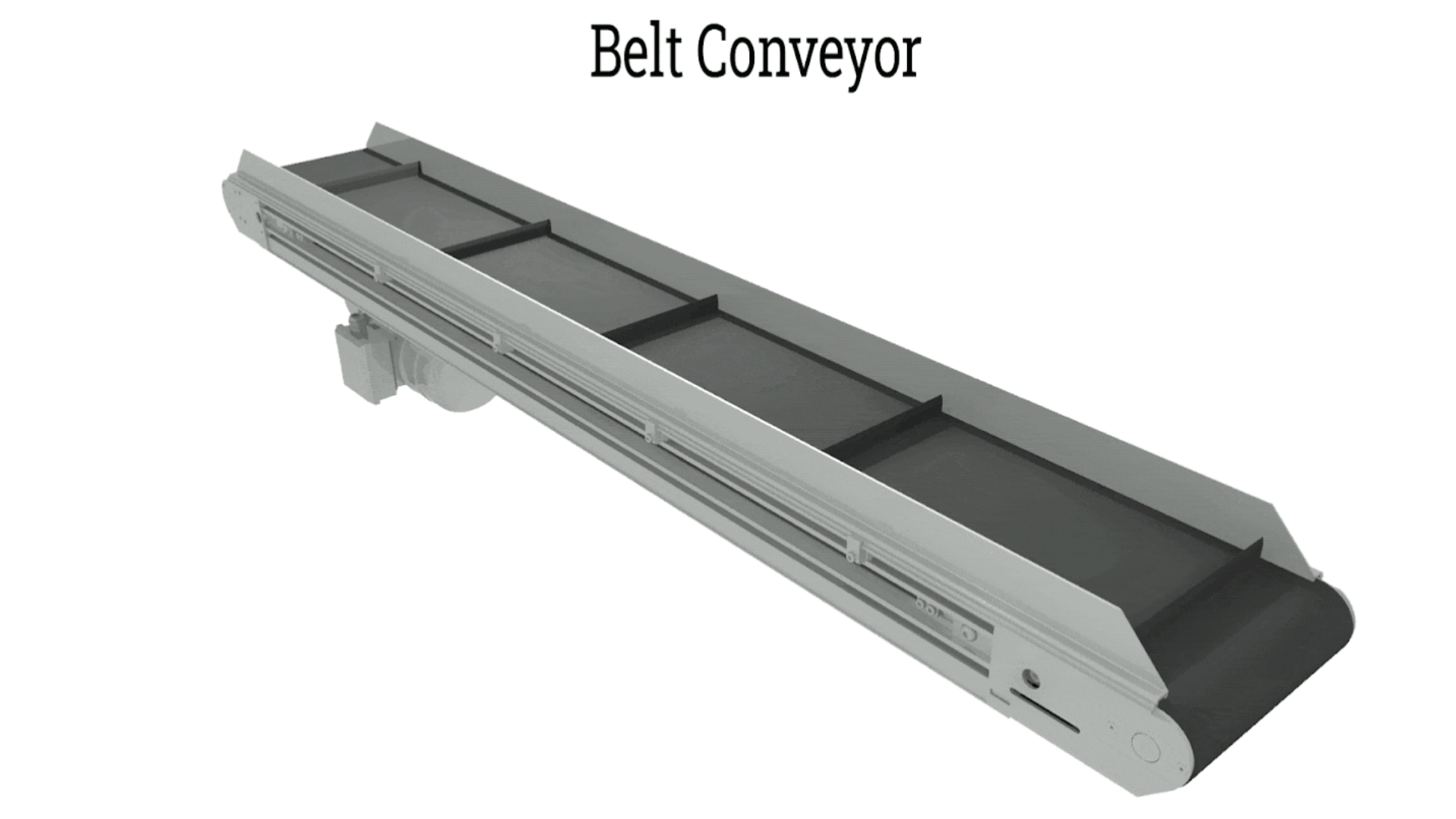

Bantlı konveyörün çalışma prensibi: kapalı döngü bant ve kasnak hareketi.
| Bileşen |
Görev |
| Tahrik Kasnağı (Head Pulley) | Boşaltma ucunda tahrik sağlar; en büyük çaplı kasnaktır; kaplama ile kavrama artırılır |
| Geri Dönüş Kasnağı (Tail Pulley) | Yükleme ucunda bantı geri döndürür; kanatçıklı tip artık malzemeyi atar |
| Rulo Destekler (İdler Rollers) | Bandı sarkmasını önleyerek destekler; taşıma rulosu, troughing rulo, eğitici rulo alt tipleri mevcuttur |
| Konveyör Bandı | Birincil taşıma yüzeyi; malzeme ve ortama göre seçilir (PVC, PU, kauçuk, modüler, metal) |
| Şase | Yapısal destek; hafif uygulamalar için alüminyum, ağır hizmet için çelik |
| Gergi Düzeneği | Bant gerilimini yönetir, bant uzamasını kompanze eder |
| Motor-Redüktör | Tahrik gücü kaynağı; VFD ile hız kontrolü sağlanabilir |
| Temizleyici (Belt Cleaner) | Bandın geri dönüş tarafındaki malzeme kalıntısını sıyırır |
Kauçuk Bant

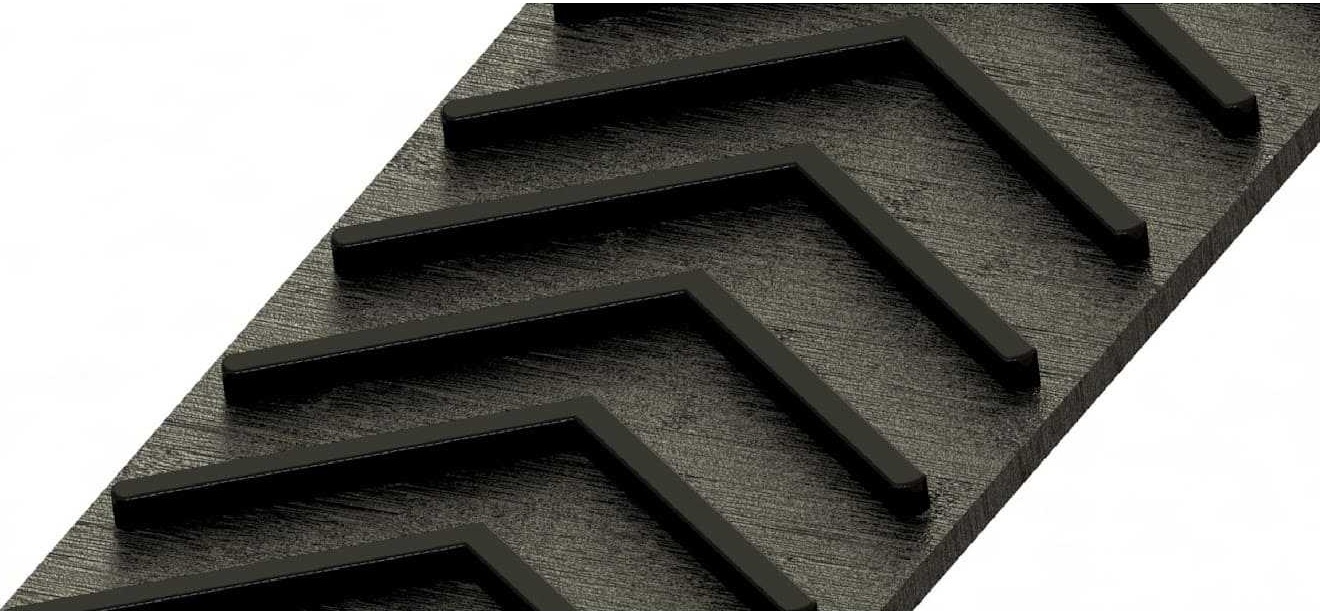

Kauçuk bant çeşitleri: düz yüzey, çıtalı (cleated) ve köşebentli eğimli taşıma tipleri.
Kauçuk bant, endüstriyel konveyörlerin en yaygın kullanılan bant malzemelerinden biridir. Karkas (gövde) katmanları ve kauçuk kaplama katmanlarından oluşur; birden fazla tekstil kat veya çelik kord ile pekiştirilebilir. Hafif paketleme uygulamalarında PVC ile karşılaştırma yapmak için Kauçuk ve PVC Bant Farkları rehberine bakabilirsiniz.
| Özellik | Değer / Açıklama |
|---|
| Karkas malzemesi | Polyester, polyamid, aramid tekstil veya çelik kord |
| Kaplama sertliği | Genel endüstriyel: 60–70 Shore A; aşınma dirençli: 65+ Shore A |
| Çalışma sıcaklığı | Standart: -20°C ile +80°C; özel bileşim: +200°C'ye kadar |
| Tipik hız aralığı | 0,5 – 3,5 m/s |
| Öne çıkan kullanım | Maden, agrega, tarım, inşaat, genel endüstriyel taşıma |
| Çıtalı (cleated) versiyon | Eğimli taşıma; ürünün geri kaymasını önler |
| Oluklu (troughed) versiyon | Dökme malzeme taşımada dökülmeyi önler |
| Çevresel etki | Nem: çatlama ve kayış gevşemesi; Yağ: şişme ve yapışma kaybı |
PVC Bant ve Yüzey Desenleri

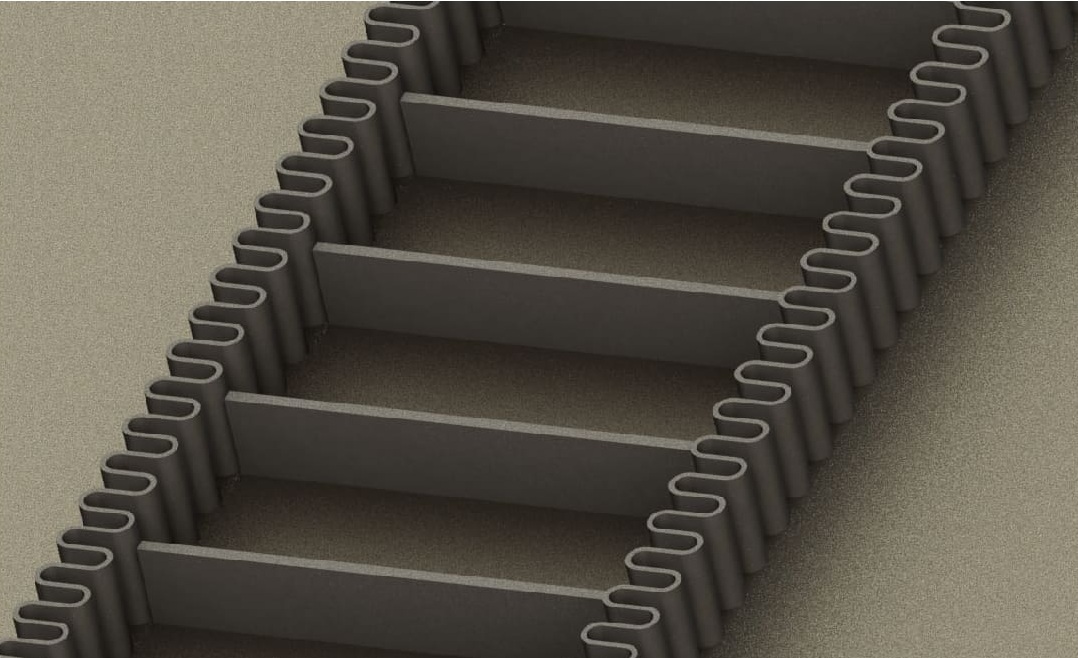

PVC bant çeşitleri: seperatörlü ve fırfırlı üst yüzey versiyonları.
PVC (polivinil klorür) bant; gıda, lojistik, paketleme ve hafif endüstriyel uygulamalarda en çok tercih edilen bant grubudur. Tek katlı veya çok katlı yapıda üretilir; üst yüzey deseni uygulama özelliğine göre seçilir.
PVC Bant Taban Kılavuz Profilleri

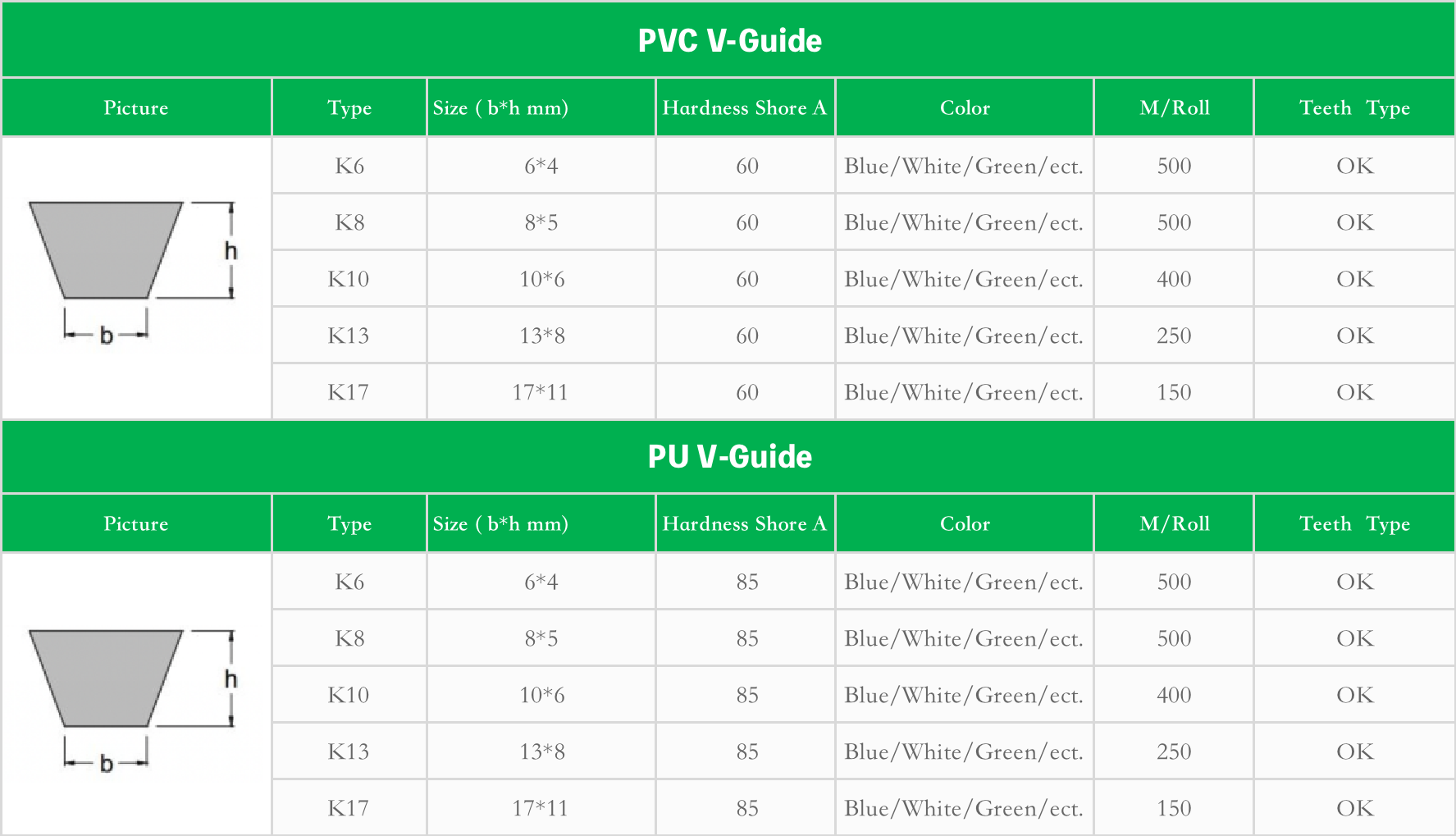

Taban kılavuz profilleri: bandın konveyör üzerinde doğru izde kalmasını sağlar; T-profil, U-profil ve merkezi kılavuz tipleri mevcuttur.
PVC Bant Üst Yüzey Desenleri — 7 Seçenek
Yüzey deseni; ürünün taşıma stabilitesini, kaymasını ve eğimli konveyörlerdeki tutunmasını doğrudan belirler. Aşağıda Avemak'ın kullandığı 7 standart PVC yüzey deseni gösterilmektedir:
| Özellik | Değer / Açıklama |
|---|
| Bant genişliği | 100 mm'den 2.400 mm'ye; projeye özel |
| Bant kalınlığı | 1,0 – 12,0 mm; kat sayısı ve kaplamaya bağlı |
| Çalışma sıcaklığı | -10°C ile +80°C (PVC); PU versiyonu -30°C'ye kadar |
| Gıda uyumu | PU (poliüretan) veya PE kaplama: FDA / EU 10/2011 uyumlu |
| Gerilme mukavemeti | Bant tipine ve kat sayısına bağlı; üretici katalogdan doğrulanır |
| Taban profil seçenekleri | Merkezi T-profil, çift T-profil, kenar kılavuzu, U-profil |
| Renk seçeneği | Beyaz (gıda), gri, yeşil, mavi, siyah |
Modüler Plastik Bant ve Hatve Boyutları

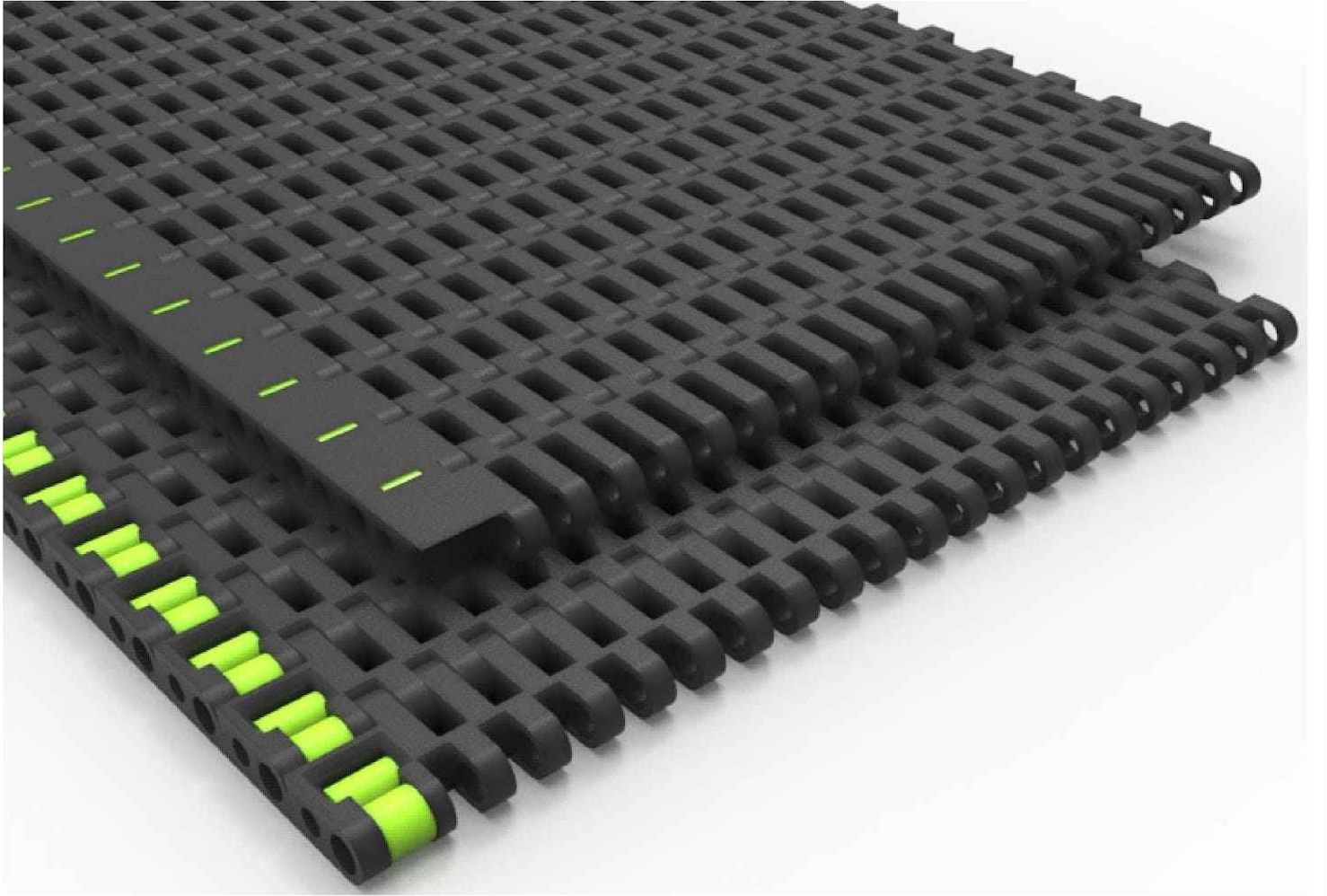

Modüler plastik bantlar: birbiriyle kilitlenebilen rijit plastik veya metal modüllerden oluşur; hasarlı segment tek tek değiştirilebilir.
Modüler bantlar, birbiriyle kilitlenebilen sert plastik modüllerden oluşur. Pozitif sürüş sayesinde kayma yaşanmaz; hasarlı segment hattı durdurmadan değiştirilebilir. Gıda işleme, içecek dolum, ilaç ve kimyasal ortamlar için ideal seçimdir.

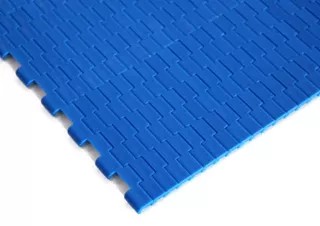

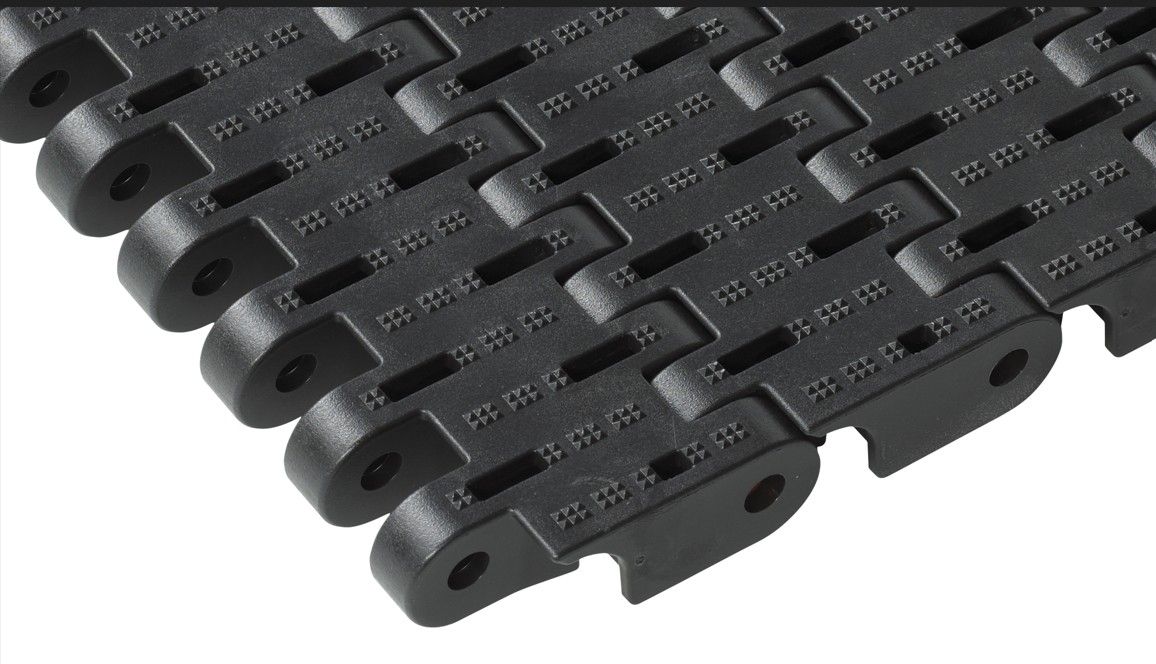

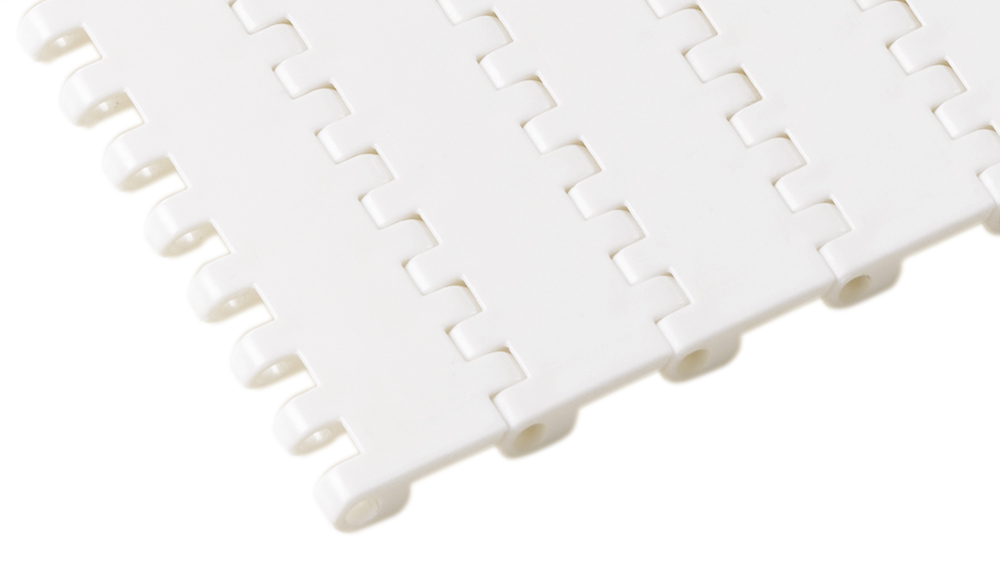

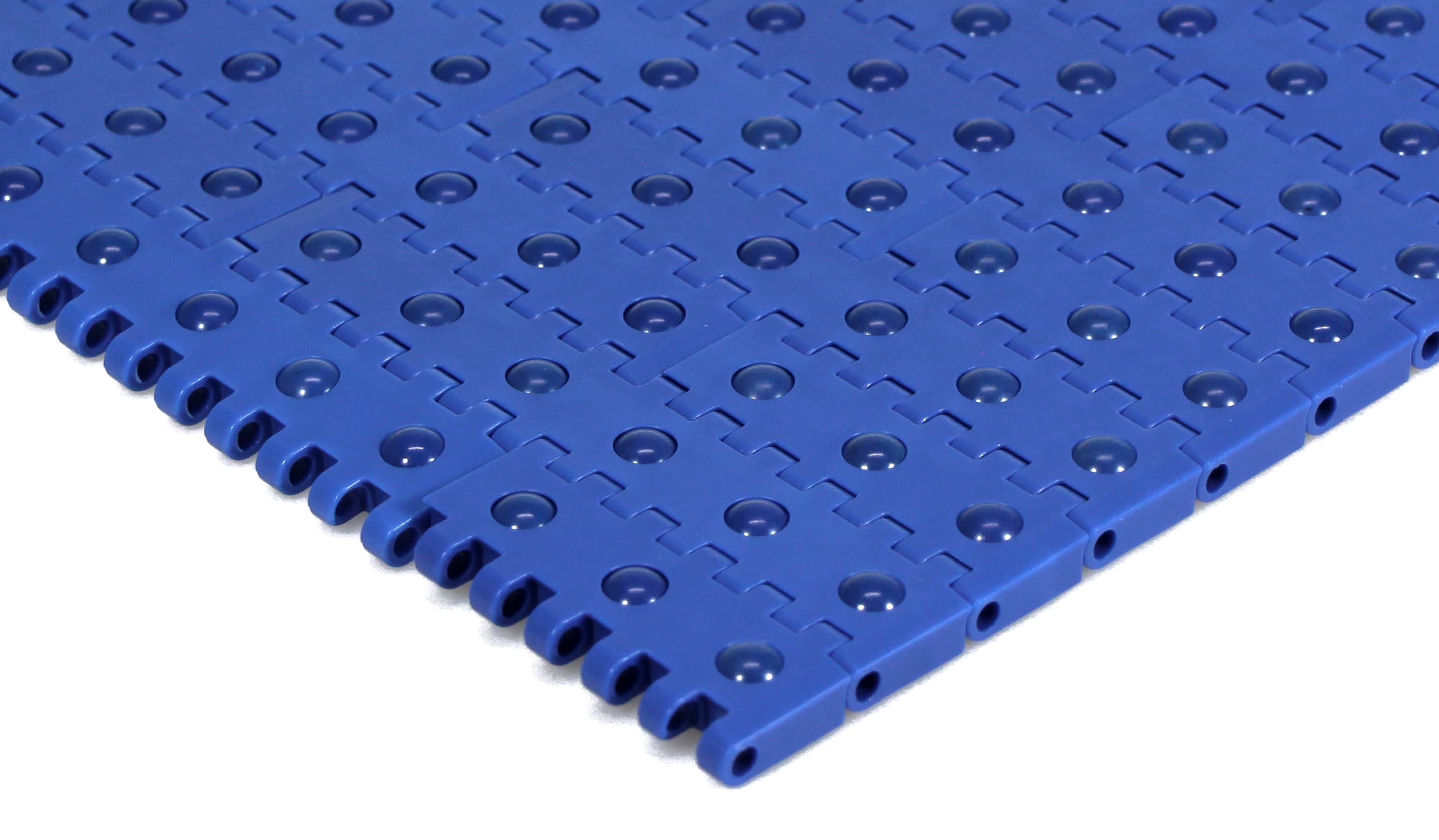

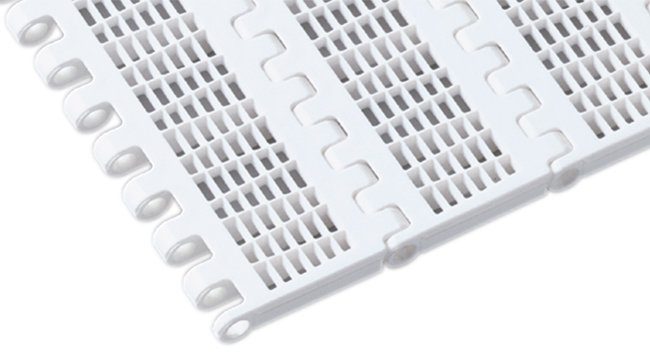

Hatve (Pitch) Boyutu Seçimi — 5 Standart Boyut
Hatve boyutu; modüller arasındaki adım mesafesini belirler. Küçük hatve daha pürüzsüz bir yüzey ve daha dar dönüş yarıçapı, büyük hatve ise daha iyi drenaj ve büyük yük kapasitesi sağlar.
Metal bantlar; yüksek sıcaklık, keskin yük, aşındırıcı malzeme veya hava-sıvı geçirgenliği gerektiren uygulamalar için kullanılır. Paslanmaz çelik, karbonlu çelik veya özel alaşımdan üretilebilir.
| Tip |
Sıcaklık Dayanımı |
Geçirgenlik |
Tipik Kullanım |

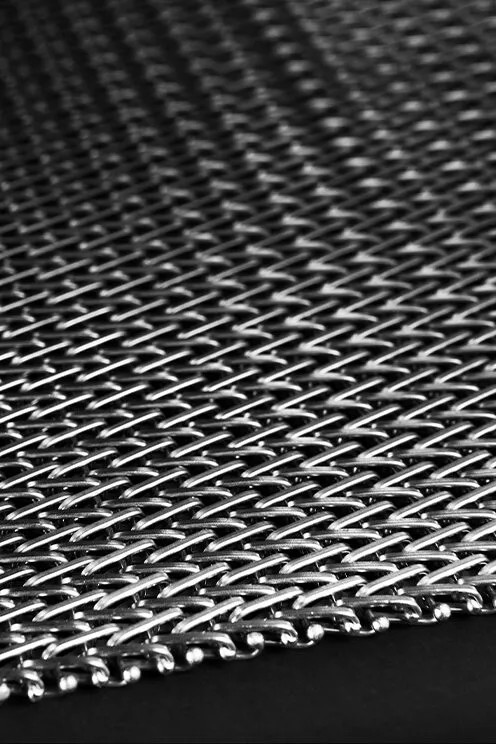

| Hasır Örgü | +600°C'ye kadar (paslanmaz) | Çok yüksek | Fırın soğutma, kurutma, temiz oda |

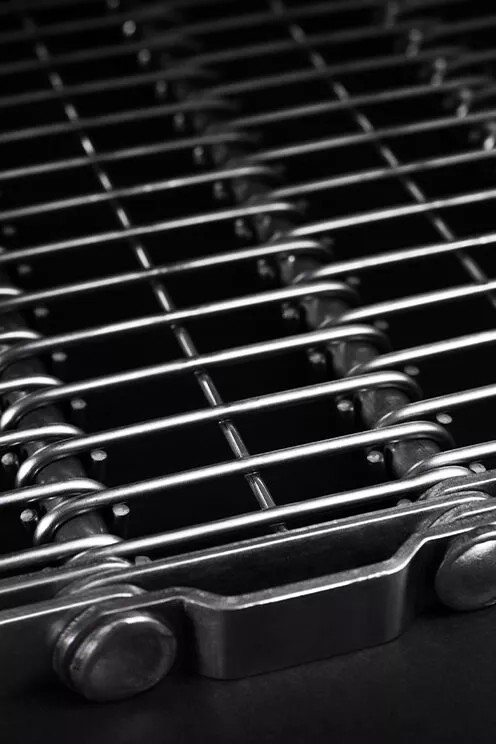

| Pimli Metal | +400°C'ye kadar | Düşük | Eğimli fırın, derin dondurucu, parça taşıma |

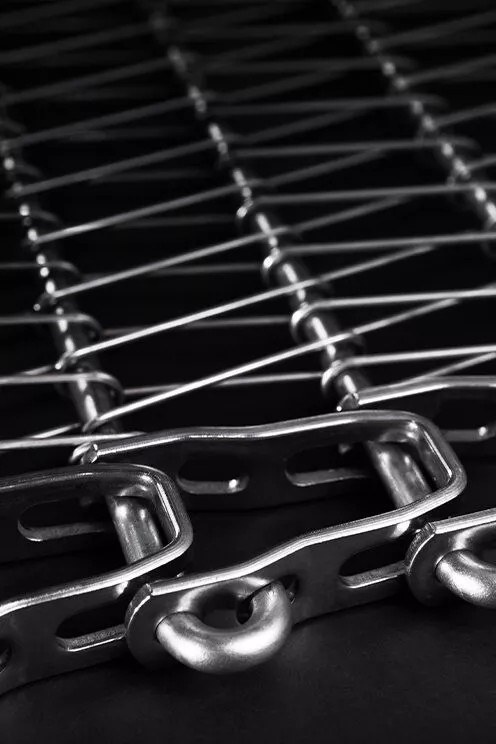

| Pimli Zincirli | +500°C'ye kadar | Orta | Ağır sanayi, yüksek tork gerektiren fırınlar |

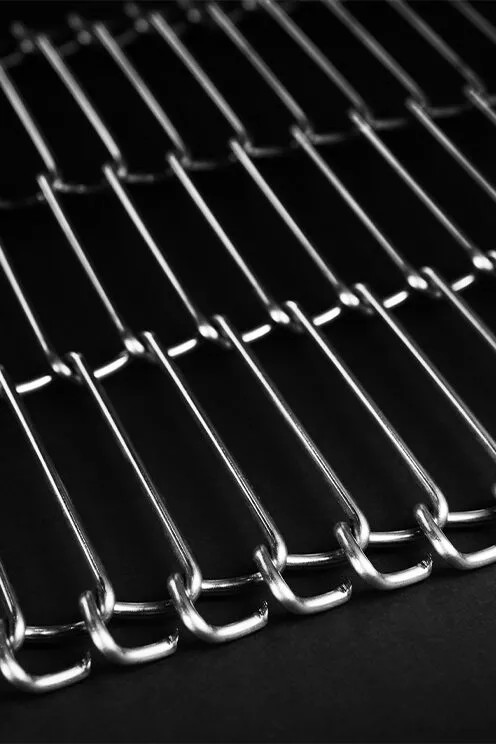

| Tel Örgü (Spiral) | +300°C'ye kadar | Yüksek | Yıkama, pastörizasyon, soğutma tüneli |
Kasnak ve Rulo Tipleri
| Kasnak Tipi | Görevi | Not |
|---|
| Motor Tamburlu Kasnak | Motor tamburun içinde; kompakt ve korumalı tahrik | Toz ve nemli ortamlar için ideal |
| Tahrik / Head Kasnağı | Birincil sürüş kasnağı; şevron veya elmas yüzey kaplama | Tek veya çift taraflı tahrik |
| Büküm (Bend) Kasnağı | Bandı yönlendirir; gergi sisteminde kuyruk kasnağı olarak da kullanılır | Daha küçük çaplı |
| Gergi Kasnağı | Bant gerginliğini artırır; en etkili tahrik kasnağına yakın konumda | Bant uzamasını kompanze eder |
| Snub Kasnağı | Bant-kasnak temas yayını artırır; yüksek güç veya kirli ortamlar | Kavrama iyileştirme |
| Kanatçıklı (Wing) Kasnak | Kendi kendini temizler; geri dönüş tarafındaki malzemeyi atar | Spiral, ağır hizmet, balık kılçığı varyantları |
| Mıknatıslı Kasnak | Ferromanyetik parçaları ayırır; kalıcı mıknatıs içerir | Demir-demir dışı ayrıştırma |
Rulo (İdler) Alt Tipleri
| Rulo Tipi | Kullanım Amacı |
|---|
| Oluk Rulosu (Troughing İdler) | Üç rulo — ortası düz, yanlardaki açılı; dökme malzemenin dökülmesini önler |
| Kauçuk Diskli Rulo | Yapışkan malzemelerde bant altına yapışmayı önler; kendi kendini temizler |
| Vida Biçimli Rulo (Screw İdler) | Helezon yerleşimli diskler; seyyar/taşınabilir konveyörlerde bant hizalama |
| Eğitici Rulo (Trainer İdler) | Merkezi pivot; bant yanlara kaydığında otomatik hizalar |
Gergi Mekanizmaları
Yeni bantlar ilk çalışma sürecinde uzunluklarının yaklaşık %2'si kadar uzayabilir. 2 metrelik bir bant ~40 mm, 200 metrelik bir bant ~4 m uzayabilir. Bu uzamayı karşılamak için üç ana gergi mekanizması kullanılır:
| Gergi Tipi | En Uygun Olduğu Durum | Çalışma Prensibi |
|---|
| Vida (Manuel) Gergi |
100 metreden kısa konveyörler |
Dişli çubukla kuyruk kasnağı manüel ötelenir; düzenli kontrol gerekir |
| Ağırlıklı (Otomatik) Gergi |
100 metreden uzun sistemler |
Karşı ağırlık bandı sabit gerilimde tutar; bakım minimumdur |
| Yatay (Kablo-Ağırlık) Gergi |
Alan kısıtlı veya eğimli tesisler |
Kablo ve kasnak üzerinden ağırlık kutusu; kuyruk kasnağı yatay kayar |
Teknik Hesaplama Parametreleri
Motor Hesabı
Konveyör Çekiş Kuvveti Formülleri
Yatay konveyör için:
Fu = µR × g × (m + mb + mR)
Eğimli konveyör için:
Fu = µR × g × (m + mb + mR) + g × m × sin(a)
Değişkenler: µR = sürtünme katsayısı, g = yerçekimi ivmesi (9,81 m/s²), m = yük kütlesi, mb = bant kütlesi, mR = rulo kütlesi, a = eğim açısı.
| Parametre | Tipik Değer / Açıklama |
|---|
| Bant hızı | 0,5–3,5 m/s (uygulamaya göre; yüksek hız → güçlü emniyet sistemi) |
| Hız formülü | Vc = D × F (kasnak çapı × devir/sn) |
| Motor güç faktörü | Servis faktörü ve VFD uyumluluğu hesaba katılır |
| Yeni bant uzaması | Toplam uzunluğun ~%2'si; gergi mekanizması bu payı karşılamalı |
| Eğim açısı sınırı | Standart bant: maks. ~18°–20°; çıtalı bant: 30°–45° |
| Güvenli çalışma yükü | Üretici kataloğu; bant genişliği × kapasite tablosundan doğrulanır |
| Bant maliyeti tavsiyesi | Bant maliyeti toplam sistem maliyetinin %50'sini geçmemeli |
| Çevresel Faktör | Bant Üzerindeki Etkileri |
|---|
| Nem / Su | Kauçuk çatlama ve yapışma kaybı; çelik karkas paslanması; bant kayması |
| Güneş ışığı / Isı | Kauçuk kuruma, sertleşme ve çatlama; bant gevşemesi |
| Soğuk | Bant sertleşir; donlu ortamda eğimde kayma; kanallar tıkanabilir |
| Yağ / Petrol | Kauçuk şişmesi; çekme mukavemeti ve yapışma kaybı; hızlı aşınma |
Bantlı Konveyör Seçim Kriterleri
📦
Ürün ve Yük
Taşınan ürünün ağırlığı, boyutu, şekli, yüzey yapısı ve kırılganlığı bant tipini belirler. Dökme granül için kauçuk/troughed; paket için PVC/modüler; keskin metalik için metal bant.
🍹
Hijyen ve Gıda
Gıda üretiminde FDA/EU uyumlu PU veya PE bant; paslanmaz çelik şase; kolay sökülebilir ve yüksek basınçla yıkanabilir yapı tercih edilmelidir. Detaylı seçim kriterleri için Gıda Sektöründe Bant Seçimi makalesini inceleyin.
⛜
Sıcaklık ve Ortam
Fırın çıkışı ve yüksek sıcaklık → metal bant. Soğuk depo → PVC/PU düşük sıcaklık versiyonu. Kimyasal ortam → modüler plastik veya PU. Islak ortam → paslanmaz şase + kaydırmaz yüzey.
📈
Hız ve Kapasite
Saatlik ürün miktarı, bant hızı ve genişliği birlikte hesaplanır. Yüksek hız yüksek çekiş kuvveti demektir; motor, kasnak ve şase buna göre boyutlandırılır.
⚓
Eğim Açısı
Standart PVC/kauçuk düz bant maks. ~18°–20°. Daha dik açılar için çıtalı (cleated), testere (chevron) yüzeyli veya corrugated sidewall bant seçilir.
⚙
Bakım ve Entegrasyon
Modüler bantlar tek segment değişimiyle bakım süresini kısaltır. Tartım, barkod, metal dedektör ve PLC entegrasyonu baştan planlanmalıdır.
Bantlı Konveyör Seçim Aracı
Taşınacak ürün, çalışma ortamı ve hat geometrisini seçerek uygun bantlı konveyör ailesi için hızlı bir ön öneri alın. Nihai seçim; kapasite, ölçüler, hız, sıcaklık, hijyen ve proses koşulları birlikte değerlendirilerek yapılmalıdır.
Bantlı Konveyör Hesaplama Araçları
Ön projelendirme sırasında hız ve bant boyu gibi temel parametreleri hesaplayarak motor-redüktör, kapasite ve mekanik tasarım çalışmalarına daha doğru başlangıç verisi sağlayabilirsiniz.
Hız Hesabı
Konveyör Bant Hızı Hesaplama
Kasnak çapı ve devir bilgilerini kullanarak yaklaşık bant hızını hesaplayın; proses kapasitesi ve çevrim süresi kontrolünde kullanın.
Bant Hızı Hesaplama Aracını Aç →
Bant Boyu
Konveyör Bant Uzunluğu Hesaplama
Kasnak merkez mesafesi ve kasnak çaplarına göre kapalı çevrim konveyör bandının yaklaşık toplam uzunluğunu hesaplayın.
Bant Uzunluğu Hesaplama Aracını Aç →
Bantlı Konveyör Teknik Makaleleri
Bant seçimi, hijyen ve bakım sorunları için hazırlanan teknik içerikler ürün sayfalarıyla birlikte bir konu kümesi oluşturur. İlgili konuyu seçerek ayrıntılı rehbere geçebilirsiniz.
Bant Karşılaştırma
Kauçuk ve PVC Bant Farkları
Yük, sürtünme, ortam, maliyet ve bakım açısından kauçuk bant ile PVC bant seçim kriterlerini karşılaştırın.
Makaleyi Oku →Gıda ve Hijyen
Gıda Sektöründe Konveyör Bant Seçimi
PU, PE, modüler plastik, paslanmaz şase, yıkanabilirlik ve gıda temas kriterlerini değerlendirin.
Makaleyi Oku →Bakım ve Arıza
Konveyör Bant Kayması
Bant merkezleme, rulo hizası, gergi, yükleme noktası ve kasnak kaynaklı bant kayması nedenlerini inceleyin.
Makaleyi Oku →Ürün Kümesi
Bantlı Konveyör Sistemleri
PVC, modüler, kauçuk, tel, çelik ve hijyenik konveyör ürünlerinin tamamını tek kategori altında karşılaştırın.
Ürün Kategorisine Git →
Yaygın Sorunlar ve Nedenleri
| Sorun | Olası Nedenler |
|---|
| Bant Bir Yana Kayar |
Rulo üzerinde malzeme birikmesi; rulonun konveyör eksenine dik olmaması; şase eğriliği; bandın çapraz eklenmesi; merkez dışı yükleme |
| Bant Kayar (Slippage) |
Kasnak-bant temasının zayıf olması; döngü içinde sıkışan rulo; aşınmış kasnak kaplaması |
| Bant Aşırı Gerilir |
Gergi vida fazla sıkılmış; yanlış bant malzemesi seçimi ("under belted"); karşı ağırlık fazla; rulo aralığı geniş |
| Kenar Aşınması |
Merkez dışı yükleme; yüksek çarpma enerjisi; bandın şaseye değmesi; malzeme sıkışması |
| Geri Dönüş Tarafında Malzeme |
Bant temizleyici (scraper) yokluğu veya aşınması; malzemenin banda yapışması |
Bantın bir yana kaçması veya tahrik kasnağında patinaj yapması için ayrıntılı neden-sonuç analizi: Konveyör Bant Kayması.
Sık Sorulan Sorular
Bant seçimi; taşınan ürünün tipi, ağırlığı, yüzey yapısı, ortam sıcaklığı ve hijyen gereksinimine göre belirlenir. Genel endüstriyel uygulamalar için PVC veya kauçuk, gıda üretimi için PU/PE, kimyasal ortamlar için modüler plastik, yüksek sıcaklık veya keskin yük için metal bant tercih edilir.
Hatve (pitch) boyutu; taşınan ürünün taban boyutu, bant eğrisi yarıçapı ve uygulama tipine göre seçilir. Küçük ve hafif ürünler için 8–12,7 mm, orta ürünler için 25,4 mm, büyük ve ağır ürünler için 38,1–50,8 mm hatve uygundur. Dar hatve daha pürüzsüz yüzey, geniş hatve daha iyi drenaj ve temizlik sağlar.
Yüzey deseni ürünün kaymamasını, taşıma stabilitesini ve eğimli konveyörlerde tutunmayı doğrudan etkiler. Grip deseni tutunma için, kaydırmaz yüzey ıslak ortamlar için, testere deseni eğimli taşıma için, mat yüzey hassas ürünler için tercih edilir. Taban kılavuz profilleri ise bandın konveyör üzerinde doğru izde kalmasını sağlar.
Metal bantlı konveyörler yüksek sıcaklık uygulamaları (fırın çıkışı, soğutma), keskin ve aşındırıcı malzeme taşıma (metal talaş, dövme parça), ızgara/süzgeç işlevi gerektiren durumlar ve uzun ömür öncelikli endüstriyel hatlar için kullanılır. Hasır örgü ve tel örgü versiyonları ısı, hava ve sıvı geçişine olanak tanır.
Bant gerginliği üç yöntemle ayarlanır: 100 metreden kısa sistemlerde vida (manuel) gergi, 100 metre üzeri sistemlerde ağırlıklı (yerçekimi) otomatik gergi, alan kısıtlı sistemlerde yatay (kablo-kasnak-ağırlık) gergi kullanılır. Yeni bantlar uzunluklarının %2'sine kadar uzayabilir; bu gerilme sisteme uygun gergi mekanizmasıyla karşılanmalıdır.
Bant kayması başlıca şu nedenlerden kaynaklanır: rulo üzerinde malzeme birikmesi, rulonun konveyör eksenine dik olmaması, şase eğriliği, bandın çapraz eklenmesi ve merkez dışı yükleme. Eğitici rulo (trainer idler) kullanımı ve düzenli rulo temizliği bu sorunu büyük ölçüde önler.
