Dikey Konveyör

Koli, kasa, palet ve üretim yüklerini sabit kat veya platform seviyeleri arasında karşılıklı hareket eden taşıyıcı platformla aktaran; bantlı, rulolu ve zincirli hatlarla otomatik ürün alışverişi yapabilen dikey taşıma sistemi.

50 ila 2000 kg tipik proje aralığı Yaklaşık 15 m proje hedefi Tek / Çift / Dört kolon PLC / VFD kontrolü
Teknik Özellikler Teklif İste
Vertical
katlar arası taşıma
Platform
ürüne özel taşıyıcı
Multi-Stop
çoklu durak seçeneği
PLC
hat koordinasyonu
Tüm Dikey Taşıma Sistemleri Palet Asansörü Z Konveyör Spiral Konveyör
Katlar arası yük taşıyan dikey konveyör sistemi

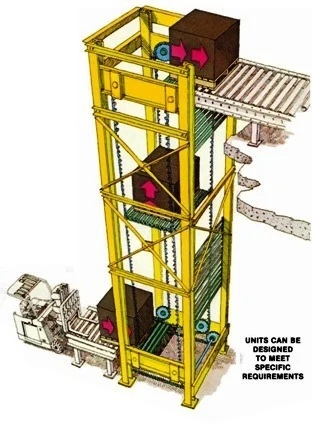

Dikey konveyör çalışma prensibi ve platform hareketi
Endüstriyel dikey konveyör sistemleri
Tek, çift ve dört kolonlu dikey konveyör çeşitleri
Uygulama Videosu

Dikey Konveyör Çalışma Videosu

Teknik Özellikler

Dikey Konveyör Teknik Değerleri

Kullanım amacı Yalnızca ürün, palet veya malzeme taşıma
Tipik proje kapasitesi Yaklaşık 50 ila 2000 kg; mühendislik hesabına göre
Kaldırma yüksekliği Yaklaşık 15 metreye kadar proje hedefi; yapısal hesaba göre
Durak sayısı Alt-üst veya projeye göre çoklu durak
Kolon seçenekleri Tek / Çift / Dört kolonlu taşıyıcı yapı
Platform ölçüsü Ürün, palet ve giriş-çıkış konveyörüne göre
Tahrik sistemi Zincir / Dişli / Mil / Motor-redüktör / Fren
Kaldırma hızı Yaklaşık 5–20 m/dak; yük, çevrim ve güvenli duruşa göre
Platform transferi Bantlı / Rulolu / Zincirli / Modüler bantlı
Gövde seçenekleri Boyalı yapısal çelik / Galvaniz / AISI 304
Kontrol sistemi PLC / HMI / VFD / Encoder veya konum sensörleri
Entegrasyonlar Konveyör hattı / Barkod / RFID / Tartım / WMS veya MES
Kapasite ve motor gücü yalnızca taşınacak ürün ağırlığına göre seçilemez. Platform ve transfer modülü kütlesi, kaldırma yüksekliği, hız, hızlanma, çevrim sayısı, zincir ve dişli yapısı, fren, yükün ağırlık merkezi, kolon rijitliği ve durak sayısı birlikte hesaplanmalıdır.
Yük ve Bina Bilgilerini Gönder Dikey Taşıma Sistemleri
Doğru Ürün Ayrımı

Dikey Konveyör, Yük Asansörü ve Sürekli Akış Sistemleri

Dikey yönde taşıma yapan bütün sistemler aynı çalışma prensibine sahip değildir. Ürün, kapasite, çevrim ve kullanım amacı doğru ekipman tipini belirler.

Sistem Hareket biçimi Uygun kullanım Temel tasarım konusu
Dikey konveyör Platform sabit duraklar arasında karşılıklı hareket eder Koli, palet ve üretim yüklerinin katlar arası transferi Platform, kolon, tahrik, kapılar ve konveyör entegrasyonu
Palet asansörü Palete uygun ağır hizmet taşıyıcı platform Paletli yük ve otomatik depo hatları Palet transferi, merkezleme, yük ve çevrim hesabı
Z veya eğimli konveyör Bant üzerinde sürekli akış Kutu, paket ve tekil ürünlerin kesintisiz taşınması Eğim, ürün tutunması, bant tipi ve geçiş geometrisi
Spiral konveyör Ürün spiral hat üzerinde sürekli ilerler Yüksek çevrimli koli ve ambalaj akışı Ürün ölçüsü, hat hızı, yarıçap ve bina alanı
İnsan taşıyan asansör İnsan erişimine ve taşımaya uygun kabin sistemi İnsan veya izin verilen karma kullanım Farklı kullanım amacı, mevzuat ve güvenlik mimarisi
Taşıyıcı Yapılar

Dikey Konveyör Kolon ve Platform Seçenekleri

Tek Kolonlu Sistem

Kompakt ürün ve platformlarda, yük momenti ve kılavuzlama hesabı uygun olduğunda tek kolonlu taşıyıcı yapı kullanılabilir.

Kompakt yerleşim ve küçük platform

Çift Kolonlu Sistem

Platformun iki taraftan kılavuzlandığı yapı; daha geniş yük, daha yüksek moment ve çoklu durak projelerinde değerlendirilebilir.

Dengeli kılavuzlama ve orta-ağır yük

Dört Kolonlu Platform

Büyük platform, paletli yük ve yüksek ağırlık merkezi bulunan uygulamalarda dört köşeden kılavuzlanan yapı kullanılabilir.

Büyük platform ve paletli yük

Rulolu Platform

Palet veya düz tabanlı yükler platform üzerindeki motorlu rulolarla kat konveyörlerine otomatik olarak aktarılabilir.

Palet ve ağır kasa transferi

Bantlı Platform

Koli, paket veya tabanı rulolara uygun olmayan ürünler bantlı taşıyıcıyla platforma alınabilir ve boşaltılabilir.

Kutu, paket ve özel ürün

Çok Duraklı Sistem

Platform birden fazla kat veya proses seviyesinde duracak şekilde konum sensörleri ve kat çağrı mantığıyla kontrol edilebilir.

Çok katlı depo ve üretim hattı
Çalışma Prensibi

Dikey Konveyör Nasıl Çalışır?

1
Yük Kabulü

Ürün veya palet alt istasyonda platforma alınır; yük varlığı, taşma, platform konumu ve karşı konveyör durumu kontrol edilir.

2
Kapı ve Hareket İzni

Kat kapıları ve erişim noktaları doğrulandıktan sonra kontrol sistemi tahrik ve fren ünitesine hareket izni verir.

3
Dikey Transfer

Motor-redüktör ve zincir sistemi platformu kılavuzlar boyunca hedef durağa taşır; hızlanma ve yavaşlama kontrollü uygulanır.

4
Hizalama ve Boşaltma

Platform hedef seviyede doğrulanır, kat kapısı açılır ve ürün platform üzerindeki konveyörle çıkış hattına aktarılır.

Mühendislik Kriterleri

Dikey Konveyör Seçim Kriterleri

Yük ve Platform

  • Minimum ve maksimum ürün ağırlığı
  • Palet, kasa veya ürün ölçüleri
  • Yük yüksekliği ve ağırlık merkezi
  • Platform üzerindeki transfer modülü

Bina ve Duraklar

  • Katlar arası net yükseklikler
  • Durak ve giriş-çıkış yönleri
  • Şaft, kuyu veya koruyucu alan ölçüleri
  • Zemin, duvar ve çelik konstrüksiyon bağlantıları

Kapasite ve Tahrik

  • Saatlik çevrim ve bekleme süreleri
  • Hız, hızlanma ve güvenli yavaşlama
  • Zincir, dişli, mil ve motor-redüktör
  • Fren, gergi ve bakım erişimi

Kontrol ve Güvenlik

  • Kat kapıları ve kilit kontrolü
  • Yük, taşma ve platform konum sensörleri
  • Acil stop ve bakım sabitlemesi
  • PLC, WMS, MES ve konveyör haberleşmesi
Güvenlik Tasarımı

Dikey Hareket Alanında Risk Kontrolü

Erişim Kontrolü

Kat Kapıları ve Koruyucu Alan

Platform hareket alanına erişim, proje risk değerlendirmesine göre koruyucu, kat kapısı ve kilitleme sistemiyle sınırlandırılmalıdır.

  • Kapı kapalı ve kilitli doğrulaması
  • Platform hareketi sırasında erişimin engellenmesi
  • Bakım ve kurtarma prosedürü
Hareket Kontrolü

Konum, Hız ve Frenleme

Platform konumu, hedef kat hizası, hızlanma, yavaşlama ve frenin güvenli duruş fonksiyonu sensörlerle izlenmelidir.

  • Alt-üst sınır ve kat sensörleri
  • Fren ve tahrik geri bildirimi
  • Enerji kesilmesi durumunda kontrollü durum
Yük Kontrolü

Taşma, Merkez ve Kapasite

Ürün veya paletin platform sınırları dışına taşması, hatalı merkezlenmesi ve izin verilen yükün aşılması önlenmelidir.

  • Yük varlığı ve taşma sensörleri
  • Palet merkezleme ve mekanik durdurucu
  • Yük hücresi veya aşırı yük izleme seçeneği
Bakım Güvenliği

Enerji İzolasyonu ve Mekanik Sabitleme

Bakım sırasında platformun kontrolsüz hareketini önlemek için enerji izolasyonu ve mekanik destek veya sabitleme yöntemi bulunmalıdır.

  • Elektrik ve mekanik enerji izolasyonu
  • Platform bakım sabitlemesi
  • Zincir, dişli ve fren erişimi
Uygulanacak teknik mevzuat ve standartlar; sistemin kullanım amacı, insan erişimi, bina entegrasyonu, kapasitesi, hızı ve kurulacağı ülkeye göre belirlenmelidir. Uygunluk iddiası yalnızca tamamlanmış proje risk değerlendirmesi, teknik dosya ve doğrulamalar üzerinden yapılmalıdır.
Uygulama Alanları

Dikey Konveyör Kullanım Alanları

Depo ve Lojistik

Koli ve paletlerin asma kat, depo katı ve sevkiyat seviyeleri arasında aktarılması.

Üretim Hatları

Parça, kasa ve ürünlerin farklı proses seviyeleri arasında otomatik transferi.

E-Ticaret ve Paketleme

Koli, paket ve sipariş kutularının katlı depo hatlarında taşınması.

Gıda ve İçecek

Uygun gövde ve transfer yüzeyi seçimiyle ambalajlı ürünlerin katlar arası akışı.

Otomotiv

Kasa, fikstür ve ağır üretim bileşenlerinin farklı çalışma seviyelerine aktarılması.

İlaç ve Kozmetik

Temizlik ve malzeme şartları doğrulanmış paket ve taşıyıcıların dikey transferi.

Perakende Depoları

Stok kolilerinin depo, hazırlama ve satış arkası seviyeleri arasında taşınması.

Ağır Sanayi

Uygun platform ve kolon hesabıyla ağır malzeme ve ekipman transferi.

Hat Entegrasyonu Rehberleri

Dikey Konveyör Entegrasyonu İçin Teknik Makaleler

Tüm Makaleler
Palet TransferiPalet Konveyörü Seçiminde Dikkat Edilecek 10 KriterPalet ölçüsü, yük, merkezleme ve kat istasyonu transfer yapısının seçimi Rulolu PlatformRulolu Konveyör Seçim RehberiRulo çapı, aralık, yük ve motorlu transfer kriterlerinin değerlendirilmesi Sistem KarşılaştırmasıTahrikli ve Serbest Rulolu Konveyör FarklarıPlatform ve kat istasyonunda doğru rulolu transfer tipinin belirlenmesi
Mühendislik Araçları

İlgili Konveyör Hesaplama Araçları

Dikey konveyör tahriki ve platform transfer modüllerinin ilk değerlendirmesinde kullanılabilecek yardımcı araçlar.

İlgili Ürünler

Alternatif Dikey Taşıma Sistemleri

Tüm Dikey Sistemler
Sıkça Sorulan Sorular

Dikey Konveyör SSS

Dikey konveyör, koli, kasa, palet veya üretim yüklerini sabit duraklar arasında yukarı ve aşağı taşıyan karşılıklı hareketli platform sistemidir. Platform alt ve üst istasyonlarda bantlı, rulolu veya zincirli konveyörlerle otomatik ürün alışverişi yapabilir.

Hayır. Bu sayfadaki dikey konveyör yalnızca malzeme ve ürün taşımak için tasarlanır. Platforma insan girişi ve insan taşınması amaçlanmaz. Kullanım amacı, erişim düzeni ve bina entegrasyonu proje başlangıcında açıkça tanımlanmalı ve sistem ilgili mevzuat ile risk değerlendirmesine göre projelendirilmelidir.

Kapasite; yük ve platform ağırlığı, platform ölçüsü, kolon yapısı, kaldırma yüksekliği, zincir ve dişli sistemi, motor-redüktör, fren, hızlanma, çevrim sıklığı ve yükün ağırlık merkezi üzerinden hesaplanır. Tipik projelerde yaklaşık 50 ila 2000 kg aralığı değerlendirilebilir.

Durak sayısı ve kaldırma yüksekliği bina açıklıkları, kolon rijitliği, platform kılavuzlama sistemi, tahrik, zincir uzaması, bakım erişimi ve çevrim süresine göre belirlenir. Yaklaşık 15 metreye kadar proje hedefleri değerlendirilebilir; kesin değer saha ve mühendislik hesabıyla doğrulanmalıdır.

Platform üzerine veya kat istasyonlarına bantlı, rulolu, zincirli ya da modüler bantlı transfer modülü eklenebilir. Palet veya ürün varlığı, kapı durumu, platform konumu ve karşı konveyör hazır sinyalleri PLC üzerinden sıralı biçimde yönetilir.

Risk değerlendirmesine göre kilitlemeli kat kapıları, platform konum sensörleri, yük ve taşma kontrolü, acil stop, bakım için mekanik sabitleme, hareket alanı koruyucuları, tahrik ve zincir izleme gibi önlemler kullanılabilir. Kesin güvenlik mimarisi yük, hız, erişim ve duruş sayısına göre belirlenir.

Teknik Destek ve Teklif

Dikey Konveyör Projenizi Paylaşın

Ürün veya palet ölçüsü, toplam yük, platform tipi, alt ve üst seviye kotları, durak sayısı, giriş-çıkış yönleri, saatlik çevrim, bina açıklıkları ve otomasyon ihtiyacını paylaşın. Teknik ekip uygun kolon, platform, tahrik ve güvenlik yapısını değerlendirsin.
