Döner Palet Konveyörü

Palet ve üzerindeki yükü döner tabla üzerinde birlikte 90° veya 180° döndürerek rulolu, zincirli ve diğer palet taşıma hatları arasında kontrollü yönlendirme sağlayan projeye özel transfer sistemi.

300–2000 kg tipik proje aralığı 90° / 180° dönüş 5–40 m/dak transfer hızı PLC / VFD kontrolü
Teknik Özellikler Teklif İste
90°
hat yönü değişimi
180°
palet yönü çevirme
Heavy
ağır yük tasarımı
PLC
pozisyon ve çevrim
Tüm Palet Konveyörleri Rulolu Palet Zincirli Palet Dönüş Palet
Döner palet konveyörü genel görünüm

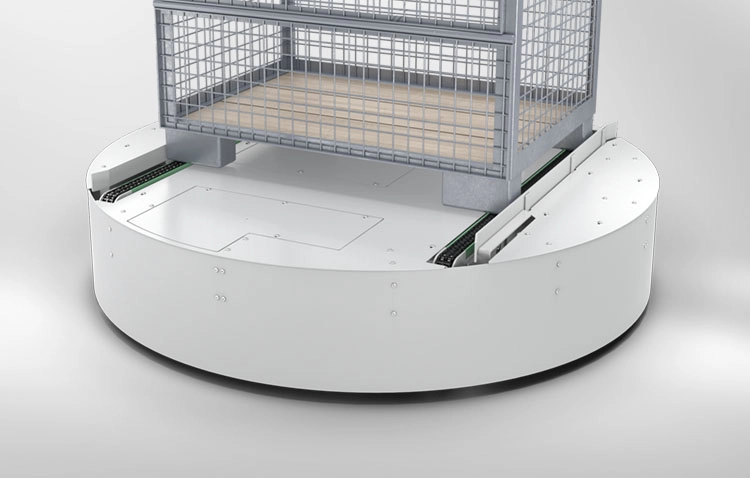

Rulolu döner tabla palet konveyörü

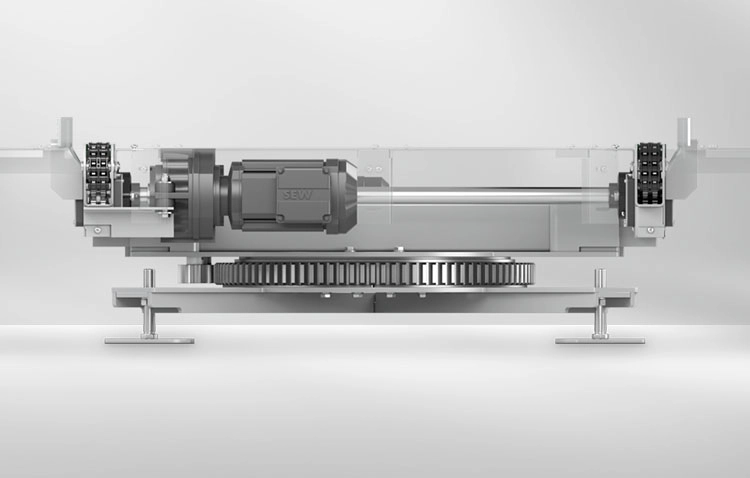

90 derece dönen palet konveyörü

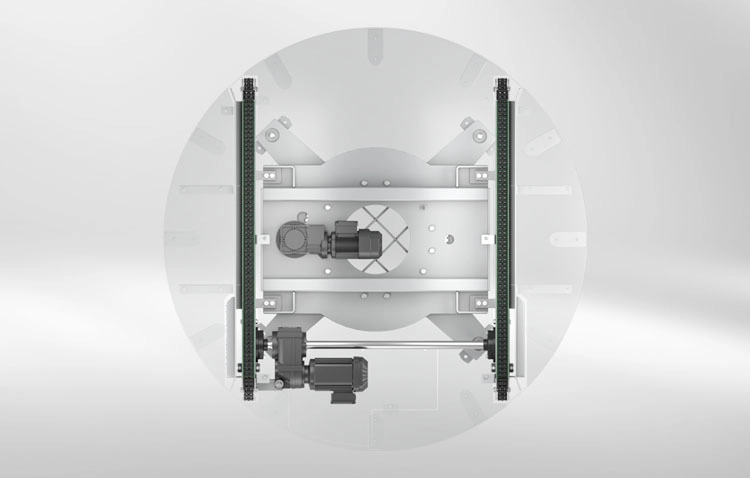

180 derece palet döndürme konveyörü

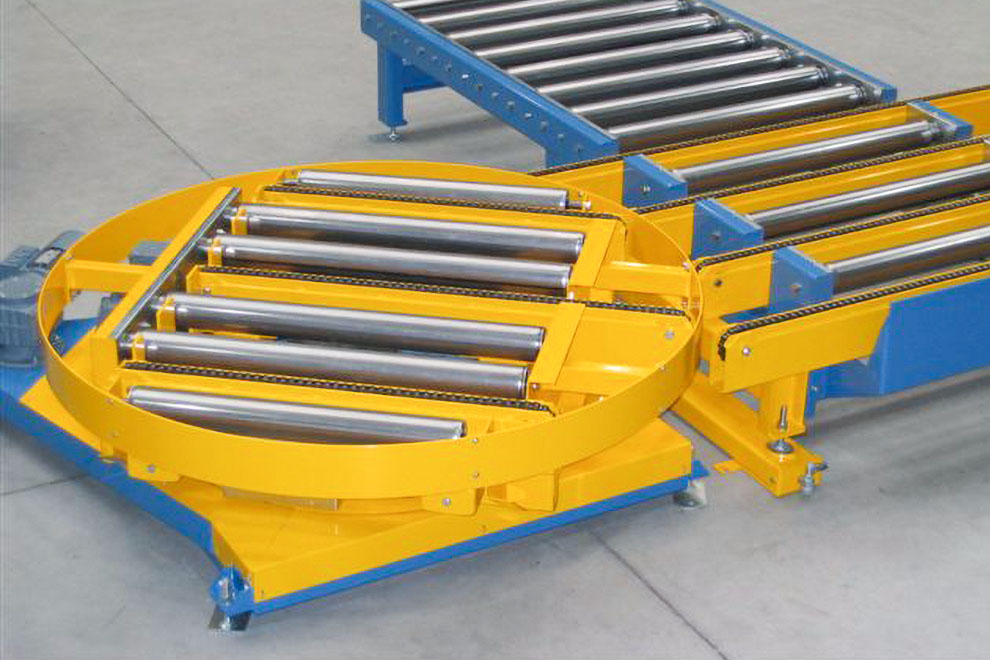

Döner palet konveyörü şase ve tahrik detayı

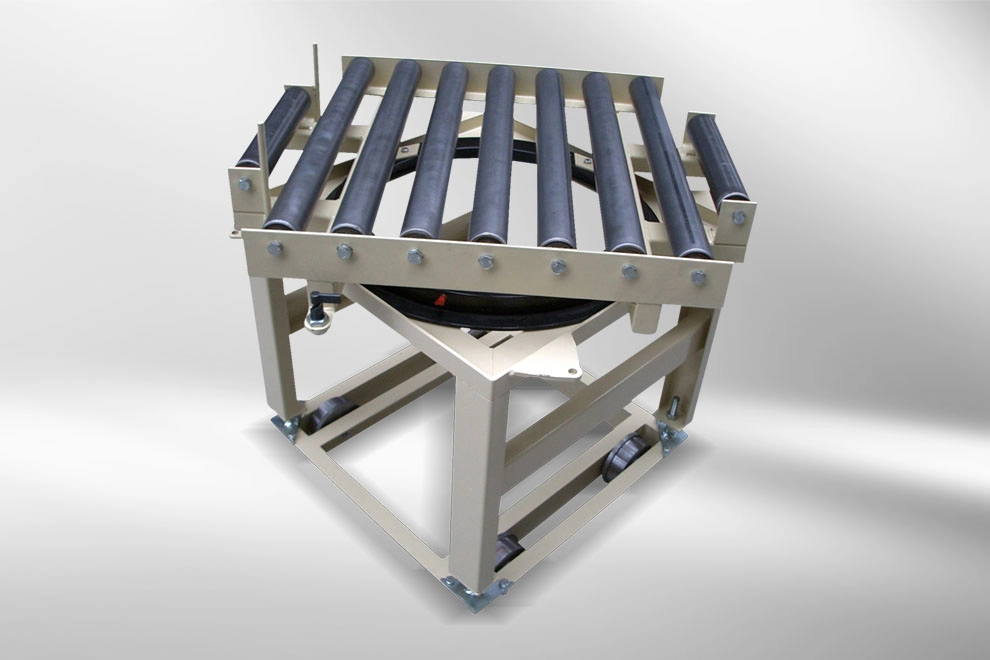

Palet yön değiştirme döner tabla sistemi

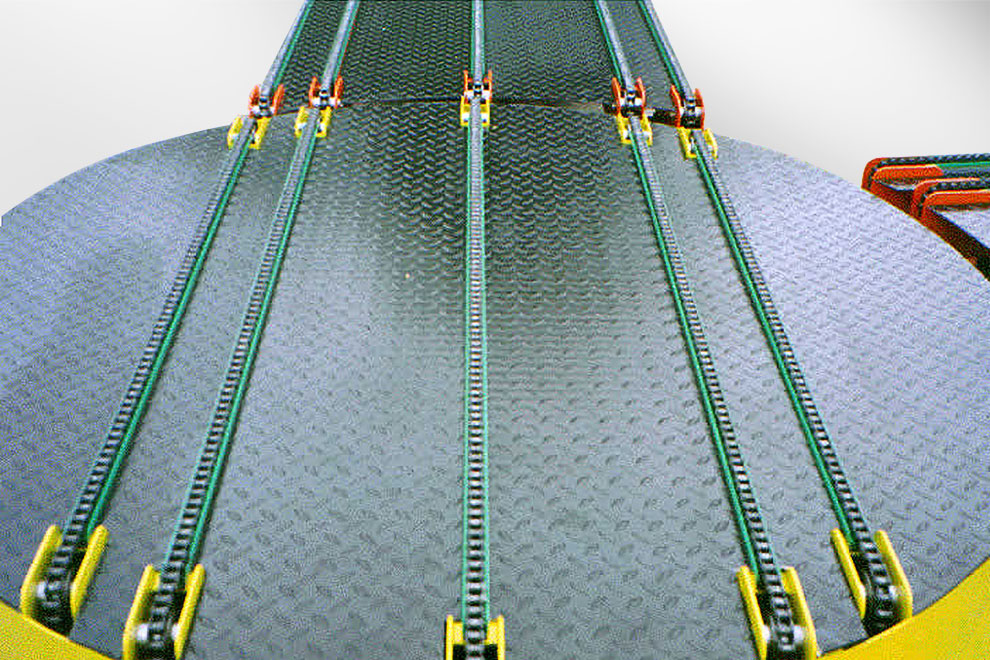

Otomasyon hattına entegre döner palet konveyörü

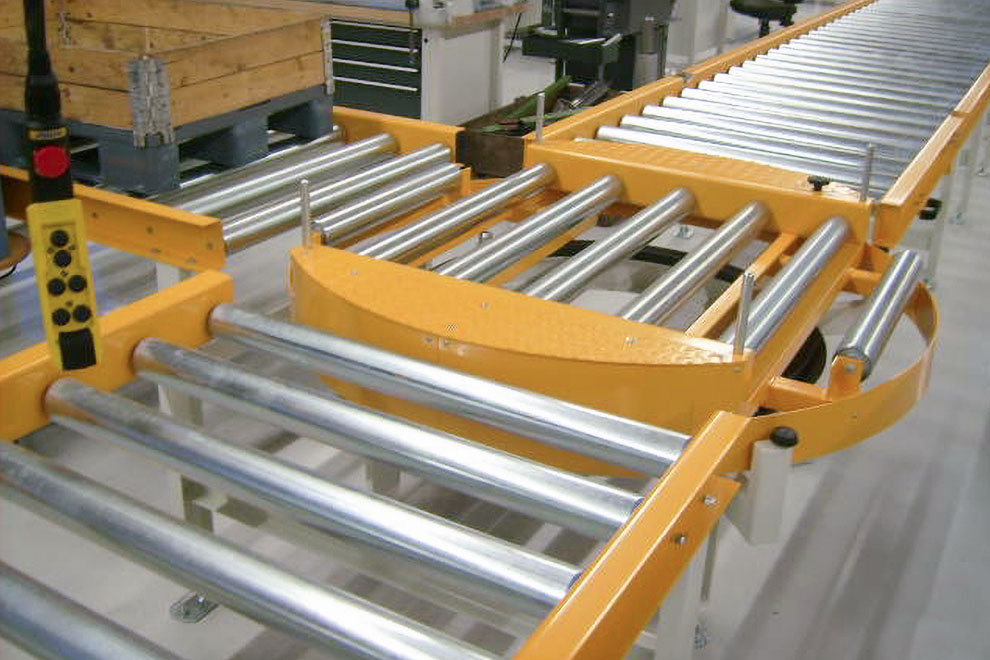

Ağır yük döner palet konveyörü

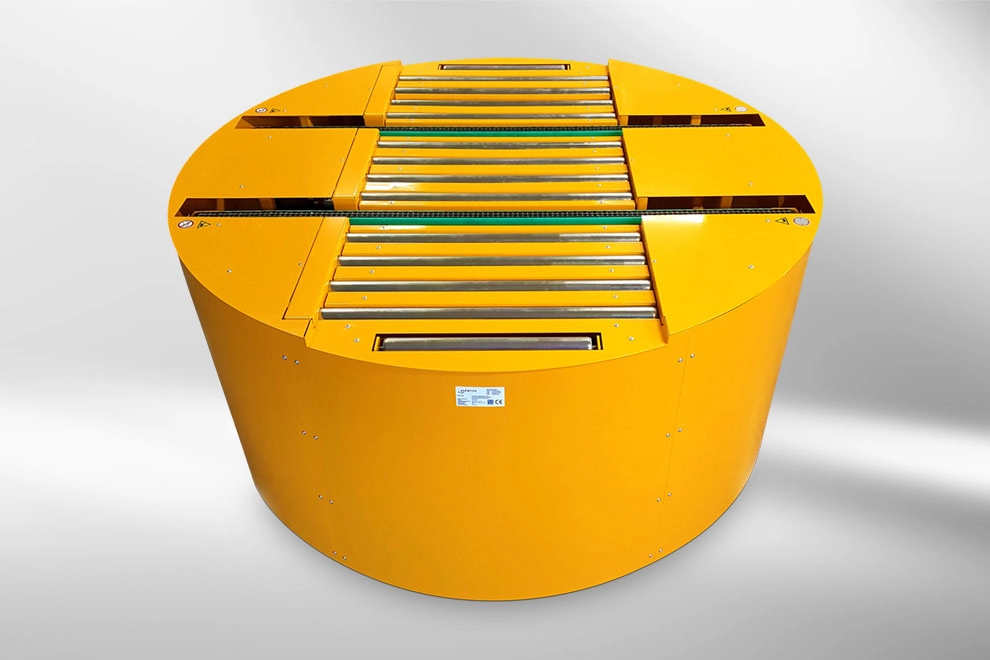

Palet transferi için döner konveyör uygulaması
Teknik Özellikler

Döner Palet Konveyörü Teknik Değerleri

Tipik proje kapasitesi Yaklaşık 300–2000 kg; mühendislik hesabına göre
Dönüş açıları 90° / 180° veya pozisyon kontrollü özel açı
Rulo çapı seçenekleri Ø50 / Ø60 / Ø90 / Ø114 mm
Taşıma genişliği Yaklaşık 1000–1400 mm veya projeye özel
Tabla veya konveyör uzunluğu Yaklaşık 1500–3000 mm veya projeye özel
Transfer hızı Yaklaşık 5–40 m/dak; yük ve tahrike göre
Transfer tahriki Motor-redüktör / Zincir-dişli / Motorlu rulo
Dönüş tahriki Motor-redüktör / Zincir-dişli / Özel pozisyon tahriki
Yataklama Merkez mil ve destek ruloları / Dönüş yatağı
Pozisyon kontrolü Limit sensörü / Endüktif sensör / Encoder seçeneği
Kontrol sistemi PLC / VFD / Sensörlü çevrim kontrolü
Entegrasyonlar Merkezleme / Tartım / Barkod / RFID / Emniyet sistemi
Döner tablanın kapasitesi yalnızca rulo çapına göre belirlenemez. Yükün ağırlık merkezi, palet ölçüsü, dönüş yarıçapı, merkez yataklama, destek ruloları, tabla şasesi, dönüş torku, hızlanma, frenleme ve emniyet katsayıları birlikte hesaplanmalıdır.
Teknik Bilgileri Gönder Palet Konveyörleri
Sistem Karşılaştırması

Döner Tabla ve Dönüş Palet Konveyörü Farkı

İki sistem de hat yönünü değiştirebilir; ancak paletin sonraki istasyona hangi oryantasyonla ulaşacağı farklıdır.

Döner Palet Konveyörü

Palet ve yük döner tabla üzerinde birlikte kendi düşey ekseni çevresinde döndürülür. Paletin tesis içindeki yönü dönüş açısı kadar değişir.

  • 90° veya 180° palet oryantasyonu
  • Rulolu, zincirli veya özel yüzey
  • Tek merkezli dönüş hareketi
  • Pozisyon sensörü veya encoder kontrolü

Dönüş veya Çapraz Transfer

Palet, rulolu ve zincirli transfer kombinasyonuyla farklı hat yönüne alınabilir. Konfigürasyona bağlı olarak paletin tesis içindeki yönü korunabilir.

  • Palet yönünü koruyan hat değişimi seçeneği
  • Rulo ve zincir seviyelerinin kaldırılması
  • Birden fazla transfer ekseni
  • Hat geometrisine özel mekanizma
Çalışma Prensibi

Döner Palet Konveyörü Nasıl Çalışır?

1
Palet Kabulü

Palet döner tabla üzerindeki rulolu veya zincirli taşıma yüzeyine alınır ve giriş sensörüyle konumu doğrulanır.

2
Merkezleme ve Kilitleme

Gerekli uygulamalarda palet mekanik kılavuz, durdurucu veya merkezleme sistemiyle dönüş eksenine göre konumlandırılır.

3
Kontrollü Dönüş

Dönüş motoru tabloyu istenen açıya hareket ettirir. Sensör, encoder veya mekanik durdurucu hedef konumu doğrular.

4
Çıkış Transferi

Tabla hedef hatla hizalandığında palet sonraki rulolu, zincirli, shuttle veya özel taşıma modülüne aktarılır.

Ürün Konfigürasyonları

Döner Palet Konveyörü Seçenekleri

90 Derece Döner Tabla

L tipi hat geçişlerinde palet ve yükü birlikte çeyrek tur döndürerek dik yöndeki konveyöre aktarır.

L tipi hat yerleşimi

180 Derece Palet Çevirme

Paletin ön ve arka yönünü değiştirmek veya ters yöndeki çıkış hattına transfer yapmak için yarım tur dönüş sağlar.

Palet oryantasyonu değişimi

Rulolu Tabla

Alt kızak yönü rulolarla uyumlu paletlerin giriş ve çıkış transferinde motorlu rulolu yüzey kullanılır.

Rulolu palet hatları

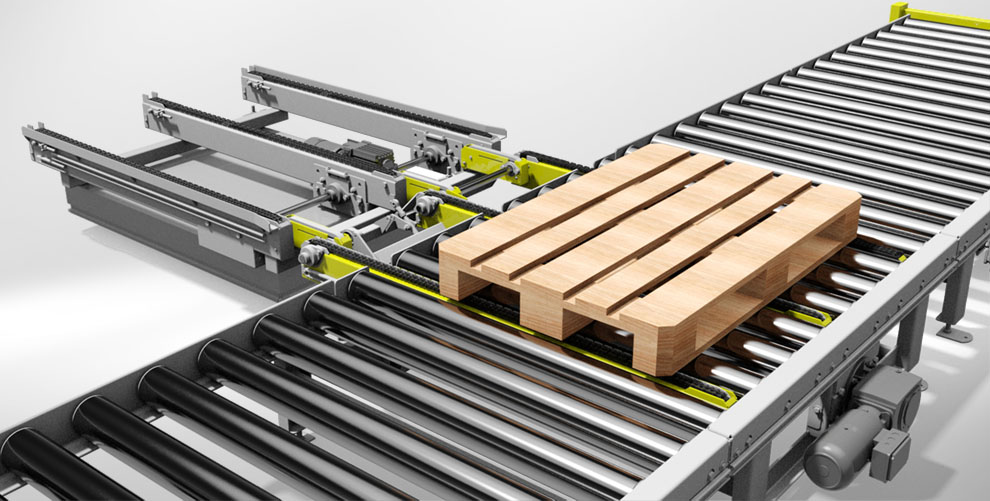

Zincirli Tabla

Palet kızak yönüne ve yük şartına göre iki, üç veya daha fazla zincir koluyla ağır hizmet transferi uygulanabilir.

Zincirli palet hatları

Tartım Entegrasyonlu

Yük hücreleri, merkezleme ve kontrol sistemiyle palet dönüş istasyonunda tartım ve veri aktarımı yapılabilir.

Tartım ve izlenebilirlik

Pozisyon Kontrollü Özel Açı

Encoder veya servo kontrollü tahrikle 90° ve 180° dışındaki açılar için özel pozisyonlama sistemi tasarlanabilir.

Projeye özel açı ve hassasiyet
Mühendislik Kriterleri

Döner Palet Konveyörü Seçim Kriterleri

Palet ve Yük

Ölçü, Ağırlık ve Ağırlık Merkezi

Palet eni, boyu, kızak yapısı, yük yüksekliği ve ağırlık merkezinin dönüş eksenine uzaklığı mekanik tasarımı belirler.

  • Minimum ve maksimum palet ölçüsü
  • Yük ağırlığı ve eksantriklik
  • Devrilme ve taşma riski
Dönüş Mekanizması

Yataklama ve Tork

Merkez mil, dönüş yatağı, destek ruloları, tabla şasesi ve dönüş tahriki statik ve dinamik yüklerle birlikte hesaplanır.

  • Dönüş yarıçapı ve atalet momenti
  • Hızlanma, frenleme ve tork
  • Yatak, dişli ve şase kapasitesi
Hat Entegrasyonu

Giriş ve Çıkış Yönleri

Giriş konveyörü, çıkış hattı, palet oryantasyonu ve sonraki istasyonun kızak yönü birlikte değerlendirilmelidir.

  • 90° veya 180° dönüş ihtiyacı
  • Rulolu ve zincirli yüzey uyumu
  • Shuttle ve çapraz transfer bağlantısı
Kontrol ve Güvenlik

Pozisyon Doğrulama

Palet varlığı, tabla konumu, mekanik kilit, emniyet alanı ve çıkış hattının hazır durumu kontrol senaryosuna dahil edilir.

  • Limit sensörü veya encoder
  • Emniyet sensörü ve koruyucu
  • Acil durdurma ve güvenli bakım
Sistem Avantajları

Döner Palet Konveyörünün Sunduğu Değerler

Palet Oryantasyonu

Paletin ön, arka veya yan yönünü sonraki makine ve hat gereksinimine uygun biçimde değiştirebilir.

Kompakt Hat Dönüşü

L tipi tesis yerleşimlerinde palet ve yükü tek bir merkez etrafında döndürerek yön değişimi sağlar.

Farklı Hatlarla Uyum

Rulolu, zincirli, shuttle ve uygun özel palet taşıma modülleriyle birlikte kullanılabilir.

Tartım ve Kontrol

Tartım, merkezleme, barkod, RFID ve palet tanıma sistemleri dönüş istasyonuna entegre edilebilir.

Otomatik Çevrim

Palet kabulü, dönüş, pozisyon doğrulama ve çıkış transferi PLC üzerinden sıralı olarak yönetilebilir.

Pozisyon Kilitleme

Mekanik durdurucu, fren veya kilitleme çözümüyle tabla giriş ve çıkış hatlarına hizalanabilir.

Uygulama Alanları

Döner Palet Konveyörü Kullanım Alanları

Depo ve Lojistik

Paletleri farklı koridorlara ve sevkiyat hatlarına yönlendirme.

Üretim Hatları

Paletin sonraki makineye doğru oryantasyonla beslenmesi.

Otomotiv

Ağır taşıyıcı, fikstür ve paletlerin montaj istasyonlarında döndürülmesi.

Ambalaj ve Paletleme

Paletleme, çemberleme ve streçleme öncesi palet yönünün ayarlanması.

Gıda ve İçecek

Uygun malzeme ve temizlenebilir tasarımla paletli ürün transferi.

Yapı Malzemeleri

Ağır paletli ürünlerin paketleme ve depo hatlarında yönlendirilmesi.

İlgili Ürünler

Palet Taşıma ve Yönlendirme Sistemleri

Tüm Palet Konveyörleri
Sıkça Sorulan Sorular

Döner Palet Konveyörü SSS

Döner palet konveyörü, palet ve üzerindeki yükü bir döner tabla üzerinde birlikte döndürerek hat yönünü veya paletin tesis içindeki oryantasyonunu değiştiren transfer sistemidir. Rulolu, zincirli veya özel taşıma yüzeyli palet hatlarına entegre edilebilir.

Kapasite; palet ölçüsü, yükün ağırlık merkezi, tabla çapı, rulolar, merkez yataklama veya dönüş yatağı, taşıyıcı şase, dönüş motoru, transfer tahriki ve dinamik yükler birlikte hesaplanarak belirlenir. Tipik projelerde yaklaşık 300–2000 kg aralığı değerlendirilebilir.

Evet. Sabit mekanik durdurucular, pozisyon sensörleri ve PLC kontrolüyle 90° veya 180° dönüş uygulanabilir. Farklı açılar için servo, encoder veya uygun pozisyon kontrollü tahrik ayrıca projelendirilebilir.

Döner tabla sistemi palet ve yükü kendi düşey ekseni etrafında birlikte döndürür. Dönüş veya çapraz transfer sistemi ise hat yönünü değiştirirken paletin tesis içindeki oryantasyonunu koruyabilir. Seçim, sonraki istasyonun palet yönü gereksinimine göre yapılır.

Euro palet, endüstriyel palet, plastik palet ve özel taşıyıcılar; alt kızak yönü, taban kalitesi, deformasyon, ağırlık merkezi ve taşıma yüzeyiyle temas durumu doğrulandıktan sonra kullanılabilir. Hasarlı veya standart dışı paletler için ayrıca test yapılmalıdır.

Dönüş alanı erişim riski, sıkışma noktaları, palet taşması, yük devrilmesi ve beklenmeyen hareketler risk değerlendirmesinde ele alınmalıdır. Koruyucu, emniyet sensörü, mekanik kilit, pozisyon kontrolü, acil durdurma ve güvenli bakım prosedürü projeye göre uygulanmalıdır.
