Z tipi kovalı elevatör ve dikey ürün taşıma sistemi
Kovalı Taşıma · Granül ve Taneli Ürün · Kontrollü Boşaltma

Z Elevatör

Granül, tohum, kuruyemiş, pelet ve uygun küçük parçaları yatay giriş bölümünde kovalarla alan, dikey gövde boyunca yükselten ve üst yatay bölümde hedef makine veya konveyöre kontrollü biçimde boşaltan kovalı taşıma sistemi.

Kovalı ürün taşıma Yatay + Dikey Z güzergâhı Boyalı / Paslanmaz gövde VFD / PLC kontrolü
Teknik Özellikler Teklif İste
Bucket
bağımsız taşıma kovaları
Z-Path
yatay-dikey-yatay hat
Gentle
kontrollü ürün transferi
PLC
besleme koordinasyonu

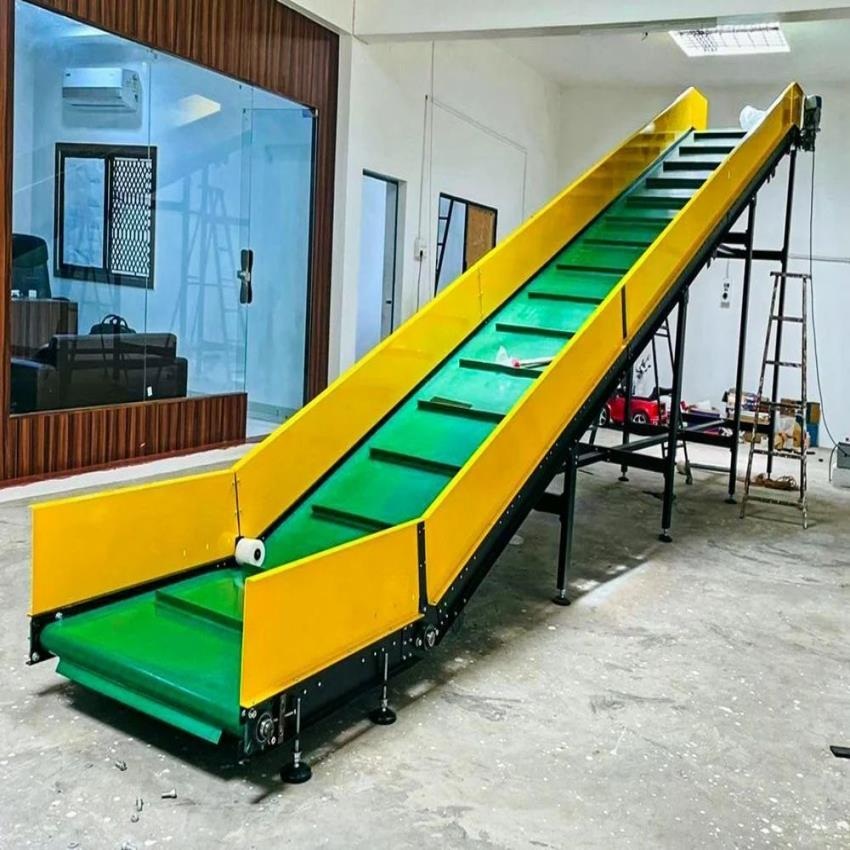

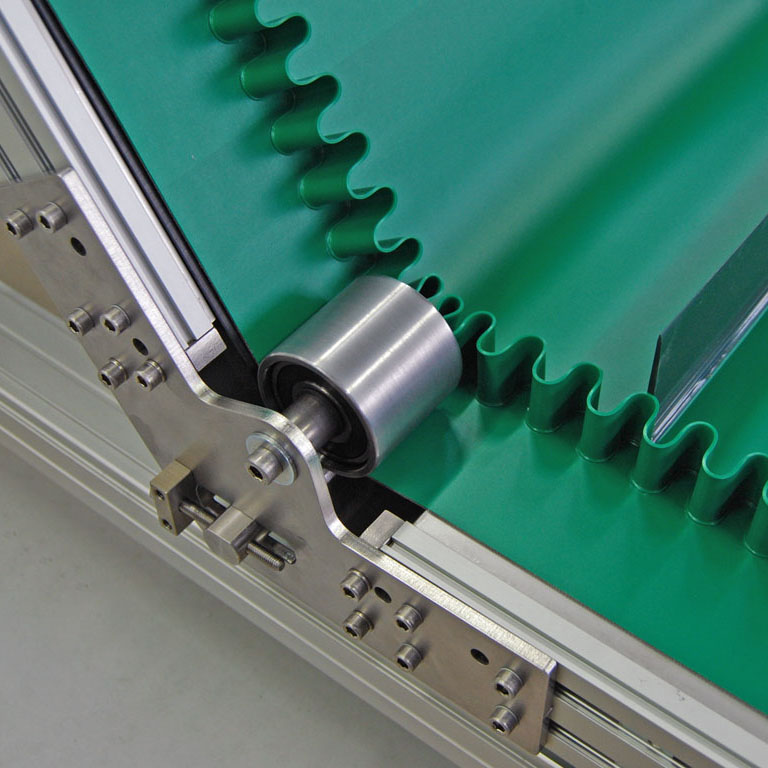

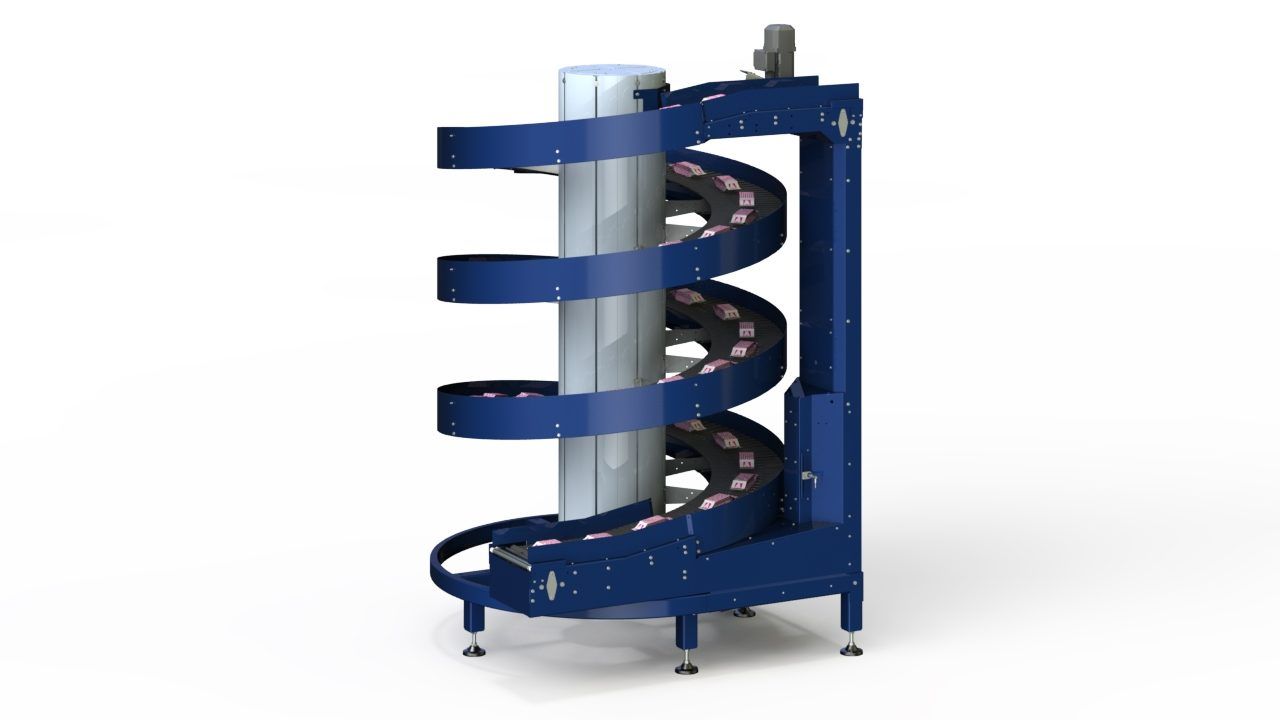

Tüm Dikey Taşıma Sistemleri Z Konveyör Spiral Konveyör Eğimli Konveyör

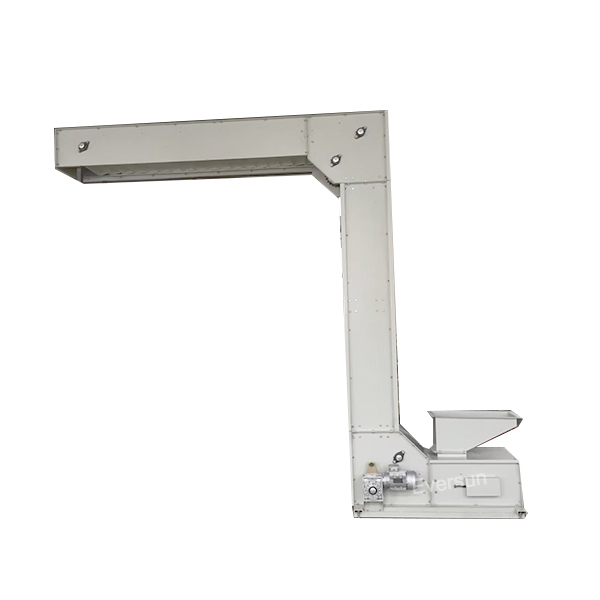

Z tipi kovalı elevatör ve dikey ürün taşıma sistemi

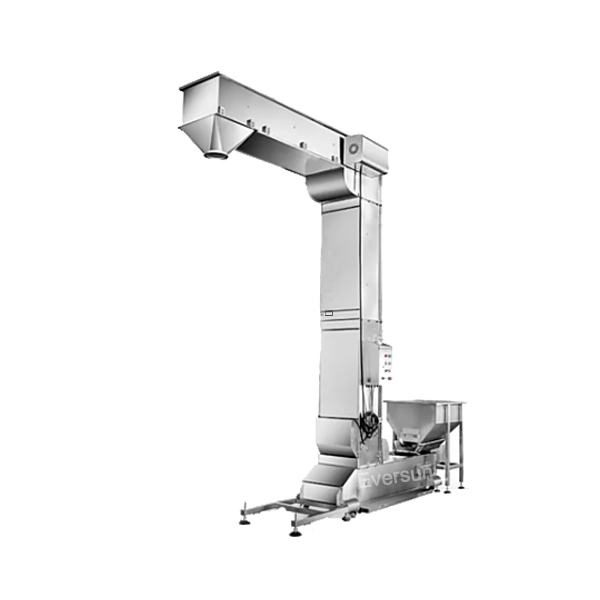

Kovalı Z elevatör dikey taşıma bölümü

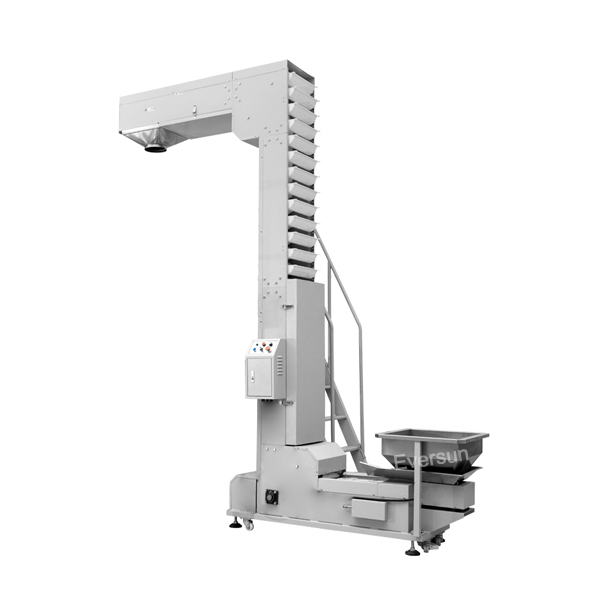

Z elevatör çalışma prensibi ve kova hareketi
Granül ve küçük parçalar için Z elevatör sistemi

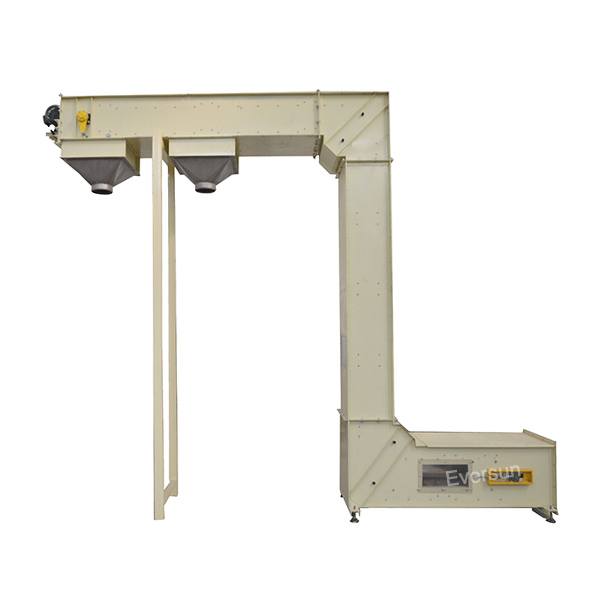

Z elevatör gövde ve taşıma kovası imalatı
Teknik Özellikler

Z Elevatör Teknik Yapısı

Taşıma yöntemi Kovaların bant veya zincir üzerinde Z güzergâhında hareketi
Uygun ürünler Granül / Tohum / Kuruyemiş / Pelet / Uygun küçük parça
Kapasite Kova hacmi, adım, hız, dolum oranı ve yığın yoğunluğuna göre
Kaldırma yüksekliği Tesis kotu, taşıyıcı çekmesi, gövde ve tahrik hesabına göre
Kova malzemesi Ürün, sıcaklık, darbe ve temas gereksinimine uygun plastik veya metal
Taşıyıcı eleman Bant veya zincir; kova bağlantısı ve servis koşuluna göre
Besleme seçenekleri Hazne / Titreşimli besleyici / Bantlı veya vidalı dozajlama
Boşaltma düzeni Yerçekimi / Kontrollü devirme / Ürüne özel yönlendirme
Gövde seçenekleri Boyalı çelik / Galvaniz / AISI 304 veya projeye özel
Kontrol seçenekleri VFD / PLC / Seviye sensörü / Ürün sensörü / Akış kontrolü
Entegrasyonlar Terazi / Paketleme / Dolum / Elek / Metal dedektör / Konveyör
Temizlik yaklaşımı Erişim kapağı / Sökülebilir kova / Alt hazne ve ürün tutma kontrolü
Saatlik kapasite yalnızca nominal kova hacmiyle hesaplanamaz. Gerçek dolum oranı, ürün yığın yoğunluğu, kova adımı, taşıyıcı hızı, besleme kararlılığı, kova içinde ürün tutunması ve üst boşaltma verimi birlikte değerlendirilmelidir.
Ürün Numunesi ve Kapasiteyi Gönder Dikey Taşıma Sistemleri
Doğru Ürün Ayrımı

Z Elevatör ve Bantlı Z Konveyör Aynı Sistem Değildir

İki sistemin dış geometrisi Z harfine benzeyebilir; ancak ürün taşıma yüzeyi ve uygun yük türü tamamen farklıdır.

Sistem Taşıma biçimi Uygun ürün Temel tasarım konusu
Z elevatör Ürün bağımsız kovalar içinde taşınır Granül, tohum, pelet ve uygun küçük parçalar Kova hacmi, dolum, taşıyıcı hızı ve boşaltma
Z konveyör Ürün tek parça bant üzerinde ilerler Koli, paket, kasa ve düz tabanlı ürünler Eğim, bant yüzeyi, çıta ve geçiş geometrisi
Spiral konveyör Ürün sarmal bant üzerinde sürekli ilerler Koli, kasa, tepsi ve paketler Dönüş yarıçapı, ürün kararlılığı ve bant çekmesi
Dikey konveyör Platform sabit duraklar arasında hareket eder Koli, kasa, palet ve ağır yük Platform, kolon, kapılar ve çevrim süresi
Çalışma Prensibi

Z Elevatör Nasıl Çalışır?

1
Kontrollü Besleme

Ürün hazneye veya dozajlama ekipmanına gelir; akış kova hacmini aşmayacak biçimde titreşimli, bantlı veya vidalı beslenir.

2
Kovaların Dolması

Kovalar alt yatay bölümde ürünü alır; gerçek dolum oranı ürün akışkanlığı, besleme yüksekliği ve kova geometrisine bağlıdır.

3
Dikey Taşıma

Bant veya zincire bağlı kovalar dikey gövde boyunca yükselir; hız ve kova bağlantıları ürün ve kapasiteye göre seçilir.

4
Üst Boşaltma

Kovalar üst dönüş bölümünde ürünü yerçekimi veya kontrollü devirme hareketiyle hedef oluğa, makineye veya konveyöre bırakır.

Sistem Seçenekleri

Z Elevatör Tasarım Seçenekleri

Bantlı Kovalı Sistem

Kovalar esnek taşıyıcı banda bağlanır. Gürültü, hız, ürün ve kova bağlantı yükleri seçilecek bant yapısını belirler.

Ürün ve servis koşuluna göre bant seçimi

Zincirli Kovalı Sistem

Ağır kova, yüksek sıcaklık veya özel mekanik gereksinimlerde zincirli taşıyıcı düzeni değerlendirilebilir.

Zincir, dişli ve yağlama hesabına göre

Paslanmaz Gövdeli Tip

Nemli, korozif veya düzenli temizlenen alanlarda gövde ve ürün temas bileşenleri paslanmaz malzemeden seçilebilir.

Temizlik ve uygunluk belgelerine göre

Dozaj Beslemeli Tip

Titreşimli, bantlı veya vidalı besleyici kovalara düzenli ürün akışı sağlayarak taşmayı ve kapasite dalgalanmasını sınırlar.

Kova dolum oranı ve besleme senkronu

Çoklu Boşaltmalı Tip

Ürün dağıtımı mekanik yönlendirme veya projeye özel boşaltma düzeniyle birden fazla hedefe aktarılabilir.

Ürün akışı ve hedef sırasına göre

Temizlenebilir Tip

Erişim kapakları, sökülebilir kovalar ve alt ürün toplama noktaları bakım ve temizlik planına göre düzenlenebilir.

Ürün değişimi ve hijyen planına göre
Ürün Davranışı

Kova Dolumu ve Boşaltma Testi

Akışkan Ürünler

  • Granül ve taneli yapı
  • Kararlı yığın yoğunluğu
  • Kova içine düzenli dolum
  • Üst noktada kolay boşalma

Yapışkan ve Nemli Ürünler

  • Kova içinde ürün kalması
  • Alt haznede birikme ve köprüleşme
  • Boşaltma kanalında yapışma
  • Temizlik sıklığının artması

İnce Tozlar

  • Toz kaçışı ve gövde sızdırmazlığı
  • Statik elektrik ve ürün kaybı
  • Filtre veya aspirasyon ihtiyacı
  • Ürüne özel risk değerlendirmesi

Kırılgan Ürünler

  • Besleme düşüş yüksekliği
  • Kova dolum ve dönüş hareketi
  • Üst boşaltma darbesi
  • Gerçek ürünle numune testi
Kapasite Hesabı

Z Elevatör Kapasitesini Belirleyen Değerler

Kova Geometrisi

Kullanılabilir Hacim ve Kova Adımı

Kova dış hacmi yerine ürünün gerçekten doldurabildiği kullanılabilir hacim ve kovalar arası merkez mesafesi esas alınır.

  • Kova eni, boyu ve derinliği
  • Kova adımı ve bağlantı aralığı
  • Ürün taşması için güvenli dolum payı
Ürün Özellikleri

Yığın Yoğunluğu ve Dolum Oranı

Aynı kova hacmi düşük ve yüksek yoğunluklu ürünlerde farklı kütlesel kapasite verir; gerçek dolum oranı da değişir.

  • Dökme yığın yoğunluğu
  • Tane boyutu ve ürün akışkanlığı
  • Nem, yapışma ve sıkışma davranışı
Taşıyıcı Hızı

Bant veya Zincir Hareketi

Hız artışı kapasiteyi yükseltebilir; ancak dolum kaybı, ürün darbesi, kova bağlantı yükü ve boşaltma davranışı sınır oluşturur.

  • Tahrik dişlisi veya tambur çapı
  • Kova geçiş frekansı
  • Ürün hasarı ve gürültü seviyesi
Besleme ve Boşaltma

Gerçek Hat Verimi

Elevatörün teorik kapasitesi, besleyicinin düzenli ürün sağlayamaması veya üst çıkışta birikme oluşması halinde kullanılamaz.

  • Besleyici anlık ve ortalama debisi
  • Alt haznede ürün seviyesi
  • Üst çıkış oluğu ve sonraki makine kapasitesi
Malzeme Seçimi

Gövde, Kova ve Taşıyıcı Malzemeleri

Bileşen Seçenek Kullanım yaklaşımı Doğrulanması gerekenler
Gövde Boyalı çelik / Galvaniz / Paslanmaz Kuru, nemli veya düzenli temizlenen alan Korozyon, temizlik ve yapısal dayanım
Kova Plastik / Paslanmaz / Projeye özel Ürün, darbe, sıcaklık ve temas gereksinimi Malzeme belgesi, aşınma ve ürün bırakma davranışı
Taşıyıcı bant Tekstil karkaslı veya üreticiye özel bant Kova yükü, hız ve dönüş çapına göre Çekme yükü, bağlantı dayanımı ve sıcaklık
Zincir ve dişli Karbon çelik / Paslanmaz / Özel kaplama Ağır yük, sıcaklık veya özel mekanik koşul Aşınma, yağlama ve ürünle temas riski
Conta ve kapak Ürüne ve temizliğe uygun elastomer Toz kontrolü ve gövde erişimi Kimyasal, sıcaklık ve ürün teması uygunluğu
“Gıdaya uygun” ifadesi yalnızca paslanmaz gövde veya plastik kova kullanımına dayanamaz. Kova, bant, bağlantı elemanı, yağlayıcı, conta ve temizlik kimyasalının ürün temasına uygunluğu ayrı ayrı üretici belgeleriyle doğrulanmalıdır.
Güvenlik Tasarımı

Z Elevatörde Risk Kontrolü

Tahrik ve Dönüş Noktaları

  • Tambur, dişli ve zincir koruyucuları
  • Alt ve üst dönüş bölgesinde sıkışma kontrolü
  • Acil stop ve kontrollü duruş
  • Bakım sırasında enerji izolasyonu

Kova ve Taşıyıcı İzleme

  • Bant veya zincir gerginliği
  • Kova bağlantı gevşemesi ve hasar kontrolü
  • Taşıyıcı kaçıklığı ve sürtünme izleme
  • Alt haznede yabancı cisim kontrolü

Ürün Akışı ve Tıkanma

  • Hazne seviye ve taşma sensörleri
  • Üst çıkış doluluk ve hazır sinyali
  • Besleyici ile elevatör hız koordinasyonu
  • Tıkanmada kontrollü duruş senaryosu

Toz ve Temizlik

  • Ürüne göre toz kontrolü ve aspirasyon
  • Erişim kapaklarında güvenli kilitleme
  • Temizlik sırasında mekanik hareketin önlenmesi
  • Ürün riskine özel değerlendirme
Uygulanacak mevzuat ve standartlar; ürünün fiziksel özellikleri, toz oluşturma davranışı, kullanım amacı, erişim düzeni, hız, kurulum yeri ve ülkeye göre belirlenmelidir. Uygunluk iddiası tamamlanmış risk değerlendirmesi ve teknik doğrulamalarla yapılmalıdır.
Uygulama Alanları

Z Elevatör Kullanım Alanları

Tahıl ve Tohum

Buğday, pirinç, tohum ve kuru bakliyatın dozajlama ve paketleme hatlarına beslenmesi.

Kuruyemiş

Fındık, badem, çekirdek ve benzeri ürünlerin kontrollü seviye transferi.

Şekerleme

Kaplamalı veya dökme şekerleme ürünlerinin terazi ve paketleme makinelerine taşınması.

Plastik Granül

Granül ve peletlerin bunker, karıştırıcı veya proses ekipmanına beslenmesi.

Yem ve Pet Food

Pelet ve kuru ürünlerin tartım, karıştırma ve paketleme seviyelerine aktarılması.

Tuz ve Kristal Ürünler

Korozyon ve aşınma şartları doğrulanmış kristal ürünlerin taşınması.

Küçük Endüstriyel Parçalar

Geometrisi kova taşımaya uygun bağlantı elemanı ve küçük parçaların transferi.

Paketleme Hatları

Ürünlerin çok kefeli terazi, dolum ve ambalaj makinelerine kontrollü beslenmesi.

Teknik Rehberler

Z Elevatör Seçimi İçin Teknik Makaleler

Tüm Makaleler
Gıda Uygulamaları Gıda Sektöründe Konveyör Bant Seçimi Ürün teması, temizlenebilirlik ve belgeli taşıyıcı malzeme kriterleri Bakım Rehberi Konveyör Bant Kayması ve Çözüm Yöntemleri Bantlı kovalı sistemlerde gerginlik, izleme ve tahrik kontrolü Malzeme Karşılaştırması Kauçuk ve PVC Bant Arasındaki Farklar Ürün, sıcaklık ve çalışma ortamına göre taşıyıcı bant malzemesi seçimi
Mühendislik Araçları

İlgili Konveyör Hesaplama Araçları

Bantlı veya zincirli Z elevatör tahrik sisteminin ilk değerlendirmesinde kullanılabilecek yardımcı araçlar.

İlgili Ürünler

Alternatif Dikey Taşıma Sistemleri

Tüm Dikey Sistemler
Sıkça Sorulan Sorular

Z Elevatör SSS

Z elevatör, yatay giriş bölümünde ürünü kovalarla alan, dikey gövde boyunca yükselten ve üst yatay bölümde hedef makine veya konveyöre boşaltan kovalı taşıma sistemidir. Granül, tohum, kuruyemiş, pelet ve benzeri küçük taneli ürünlerde kullanılır.

Z elevatörde ürün bağımsız kovalar içinde taşınır. Z konveyörde ise ürün tek parça bant veya modüler bant üzerinde ilerler. Kovalı sistem granül ve küçük parçalar için; bantlı Z konveyör ise koli, paket ve düz tabanlı ürünler için daha uygundur.

Kapasite; kova kullanılabilir hacmi, kova adımı, taşıyıcı hızı, gerçek dolum oranı, ürün yığın yoğunluğu, besleme düzeni, ürün kaybı ve boşaltma verimi üzerinden hesaplanır. Nominal kova hacmi tek başına saatlik kapasiteyi göstermez.

Tahıl, tohum, kuruyemiş, şekerleme, kuru bakliyat, plastik granül, pelet ve benzeri akışkan taneli ürünler taşınabilir. Çok ince tozlar, yüksek nemli yapışkan ürünler, uzun lifli malzemeler veya darbe hassas ürünler için numune testi ve özel besleme-boşaltma tasarımı gerekir.

Uygun paslanmaz gövde, belgeli kova ve taşıyıcı malzemesi, ürüne uygun bağlantı elemanları ve temizlenebilir gövde tasarımıyla gıda uygulamalarına uyarlanabilir. Gıda teması uygunluğu yalnızca seçilen bileşenlerin üretici belgeleri ve gerçek temizlik yöntemiyle doğrulanmalıdır.

Besleme yüksekliği, kova dolum oranı, taşıyıcı hızı, kova geometrisi, dönüş yarıçapı ve boşaltma açısı ürünün darbe seviyesini etkiler. Kırılgan ürünlerde düşük hız, kontrollü besleme, uygun kova ve numune testiyle ürün hasarı azaltılabilir; ürünün hiç zarar görmeyeceği garanti edilmemelidir.

Teknik Destek ve Teklif

Z Elevatör Ürün ve Kapasite Bilgilerini Paylaşın

Ürün adı, tane boyutu, yığın yoğunluğu, nem ve yapışma durumu, saatlik kapasite, giriş ve çıkış kotları, besleme ekipmanı, temizlik gereksinimi ve ürün temas malzemelerini paylaşın. Teknik ekip uygun kova, taşıyıcı, hız, gövde ve tahrik yapısını değerlendirsin.

Teklif İste Z Konveyörü İncele
