Raylı Palet Konveyörü

Paletler, iş parçası taşıyıcıları ve özel yükleri kılavuzlu ray üzerinde hareket eden araba veya taşıyıcı tabla ile biriktiren, tamponlayan ve robotik ya da otomatik istasyonlara kontrollü biçimde konumlandıran palet taşıma sistemi.

300 ila 2000 kg tipik proje aralığı 5–40 m/dak hız seçeneği VFD / Servo tahrik PLC / Encoder kontrolü
Teknik Özellikler Teklif İste
Rail
kılavuzlu taşıma
Buffer
palet tamponlama
Index
istasyon konumlama
PLC
sıra ve çevrim kontrolü
Tüm Palet Konveyörleri Shuttle Palet Rulolu Palet Serbest Rulolu Palet
Raylı palet konveyörü genel görünüm

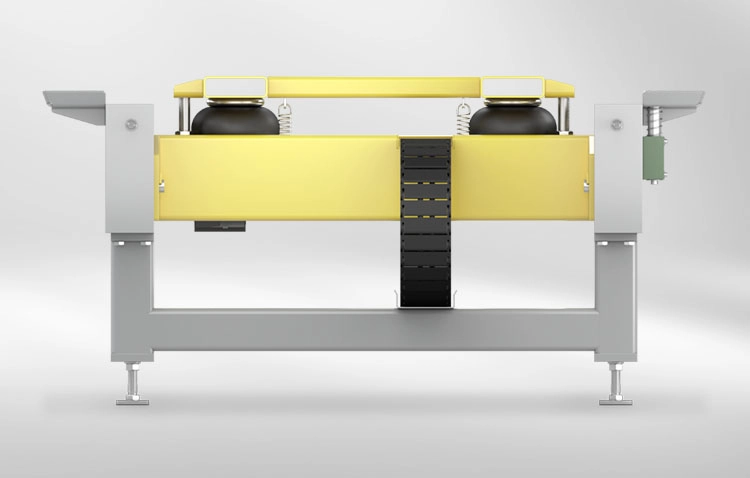

Palet biriktirme için raylı taşıyıcı sistem

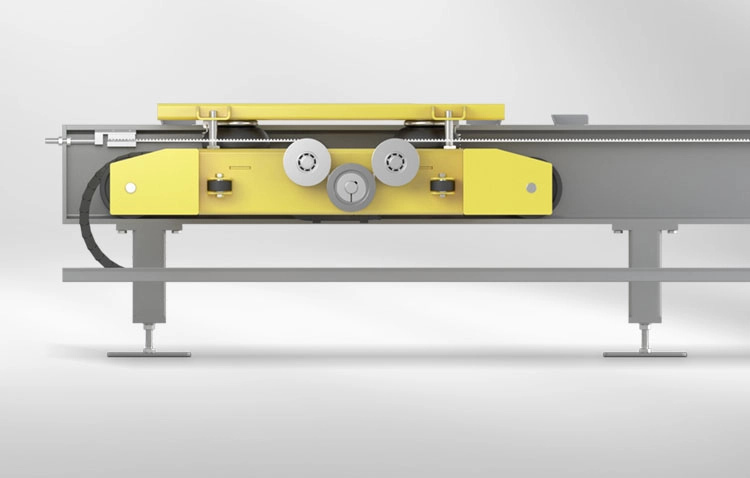

Raylı palet konveyörü araba ve ray yapısı
Otomasyon hattına entegre raylı palet konveyörü
Teknik Özellikler

Raylı Palet Konveyörü Teknik Değerleri

Tipik proje kapasitesi Yaklaşık 300 ila 2000 kg; mühendislik hesabına göre
Taşıma yapısı Ray üzerinde kılavuzlanan araba veya özel taşıyıcı tabla
Modül uzunluğu Yaklaşık 1500 mm veya tesis yerleşimine özel
Taşıma genişliği Yaklaşık 1000–1400 mm veya palet ölçüsüne göre
Transfer hızı Yaklaşık 5–40 m/dak; yük ve tahrike göre
Tahrik seçenekleri Motor-redüktör / VFD / Zincir veya kayış aktarımı / Servo
Ray ve tekerlek yapısı Çelik ray / Kılavuz tekerlek / Rulmanlı taşıyıcı araba
Konum kontrolü Limit sensörü / Endüktif sensör / Encoder / Servo indeksleme
Biriktirme mantığı FIFO, sıralı tampon veya üst sistem komutuna göre yönlendirme
Kontrol sistemi PLC / HMI / Sensörlü çevrim / Palet takip reçetesi
Şase seçenekleri Boyalı yapısal çelik / Galvaniz / AISI 304
Entegrasyonlar Robot / Tartım / Barkod / RFID / Shuttle / Dönüş ünitesi
Kapasite ve konumlandırma hassasiyeti yalnızca motor tipine göre belirlenemez. Taşıyıcı araba rijitliği, ray açıklığı, tekerlek veya rulman kapasitesi, zincir-kayış aktarımı, yükün ağırlık merkezi, hızlanma, frenleme, sensör ve mekanik referanslar birlikte hesaplanmalıdır.
Teknik Bilgileri Gönder Palet Konveyörleri
Sistem Karşılaştırması

Raylı Palet Konveyörü ve Shuttle Sistemi Farkı

İki sistemde de ray ve hareketli taşıyıcı bulunabilir; ancak hareket yönü, görev ve hat mimarisi aynı değildir.

Raylı Palet Konveyörü

Palet veya taşıyıcı aynı kılavuzlu hat üzerinde ilerler, tamponlanır ya da belirlenen istasyonlarda konumlandırılır.

  • Doğrusal palet akışı ve tamponlama
  • Birden fazla duruş veya proses istasyonu
  • Palet sırası ve taşıyıcı takibi
  • Robotik işlem hattı entegrasyonu

Shuttle Palet Konveyörü

Tek bir hareketli transfer arabası paleti paralel hatlar, depo gözleri veya farklı koridorlar arasında dağıtır.

  • Hatlar arasında çapraz transfer
  • Birden fazla giriş ve çıkış noktası
  • Depo veya proses hattı dağıtımı
  • Rota ve görev bazlı PLC kontrolü
Çalışma Prensibi

Raylı Palet Konveyörü Nasıl Çalışır?

1
Palet Kabulü

Palet giriş konveyöründen raylı taşıyıcıya alınır; palet varlığı, taban teması ve yük konumu sensörlerle doğrulanır.

2
Kılavuzlu Hareket

Motor-redüktör veya servo tahrik, taşıyıcı arabayı ray boyunca belirlenen tampon veya işlem istasyonuna hareket ettirir.

3
Konumlandırma ve İşlem

Sensör, encoder ve mekanik referanslar taşıyıcıyı hedef noktada durdurur; robot, tartım veya proses istasyonu görevini gerçekleştirir.

4
Çıkış veya Tamponlama

Palet sıradaki tampon konumuna, çıkış konveyörüne ya da üst sistemin belirlediği sonraki istasyona aktarılır.

Ürün Konfigürasyonları

Raylı Palet Konveyörü Seçenekleri

Sıralı Tampon Hattı

Tek giriş ve tek çıkış düzeninde paletler taşıyıcı sırasına göre tamponlanarak aynı sıra mantığıyla hatta geri verilebilir.

FIFO kontrol mantığıyla

İstasyon Konumlandırmalı Hat

Palet veya fikstür; montaj, ölçüm, robot veya kalite kontrol istasyonlarında tanımlı duruş noktalarına taşınır.

Sensör, encoder veya servo

Dolaşımlı Taşıyıcı Sistemi

Özel yerleşimde taşıyıcı arabalar çevrimsel hat üzerinde proses istasyonları arasında tekrar kullanılabilir.

Hat geometrisine özel çözüm

Servo Konum Kontrollü Tip

Değişken duruş noktaları veya robotik işlem gereken projelerde servo motor ve encoder ile hareket profili uygulanabilir.

Hedef hassasiyet testle doğrulanır

Tartım Entegrasyonlu Tip

Taşıyıcı veya istasyon altına yük hücresi eklenerek palet ağırlığı ölçülüp PLC ve üst sisteme aktarılabilir.

Tartım ve izlenebilirlik

Robot Besleme Hattı

İş parçası taşıyıcıları robotik yükleme, boşaltma, montaj ve kontrol istasyonlarına tekrarlanabilir biçimde taşınabilir.

Fikstür ve proses taşıyıcısı
Mühendislik Kriterleri

Raylı Palet Konveyörü Seçim Kriterleri

Palet ve Yük

Ölçü, Ağırlık ve Ağırlık Merkezi

Palet veya taşıyıcının taban geometrisi, toplam ağırlığı, yüksekliği ve ağırlık merkezinin ray eksenine göre konumu belirlenmelidir.

  • Minimum ve maksimum palet ölçüsü
  • Yük eksantrikliği ve devrilme riski
  • Taşıyıcı tabla temas noktaları
Ray ve Araba

Taşıyıcı Mekanik Hesabı

Ray kesiti, açıklık, tekerlek veya rulman, araba şasesi, bağlantılar ve durdurucular statik ve dinamik yüklerle hesaplanır.

  • Ray sehim ve bağlantı hesabı
  • Tekerlek ve yatak kapasitesi
  • Çarpma ve tampon yükleri
Tahrik ve Hareket

Tork, Hız ve Konumlandırma

Tahrik tipi; toplam hareketli kütle, sürtünme, hızlanma, çevrim sıklığı ve hedef duruş noktalarına göre seçilir.

  • Motor-redüktör veya servo ihtiyacı
  • Zincir, kayış ve gergi yapısı
  • Frenleme ve mekanik referans
Kontrol ve Akış

FIFO, Sıralama ve Üst Sistem

Giriş-çıkış sayısı, palet kimliği, istasyon önceliği ve arıza senaryoları PLC veya depo kontrol mantığında tanımlanmalıdır.

  • Palet barkod veya RFID takibi
  • FIFO ve görev önceliği
  • Robot, MES, WMS veya ERP bağlantısı
Sistem Avantajları

Raylı Palet Konveyörünün Sunduğu Değerler

Özel Taşıyıcı Desteği

Rulolu veya zincirli hatlarda kararlı ilerlemeyen fikstür ve özel taşıyıcılar kılavuzlu araba üzerinde taşınabilir.

Hat Tamponlama

Üretim ve paketleme istasyonları arasındaki çevrim farklarını dengelemek için palet tampon bölgesi oluşturulabilir.

Kontrollü Duruş Noktaları

Sensör, encoder ve mekanik referanslarla taşıyıcı belirlenen proses veya robot istasyonlarında konumlandırılabilir.

Palet Takibi

Barkod veya RFID üzerinden palet kimliği, reçete, işlem durumu ve hedef istasyon bilgileri takip edilebilir.

Modüler Hat Uzatma

Ray, şase ve kontrol mimarisi uygun bırakıldığında yeni tampon veya işlem istasyonları proje kapsamında eklenebilir.

Otomasyon Entegrasyonu

Robot, tartım, kamera, montaj, kalite kontrol ve üst sistemlerle sıralı veya görev bazlı çalışma uygulanabilir.

Uygulama Alanları

Raylı Palet Konveyörü Kullanım Alanları

Üretim ve Montaj

İş parçası taşıyıcılarının robotik ve manuel istasyonlar arasında dolaştırılması.

Otomotiv

Fikstür, motor, şanzıman ve montaj taşıyıcılarının proses hattında konumlandırılması.

Depo ve Lojistik

Palet tamponlama, sıralı hat besleme ve kontrollü çıkış uygulamaları.

Paketleme ve Paletleme

Paletleri çemberleme, streçleme, tartım ve etiketleme istasyonlarına taşıma.

Elektronik ve Makine

Özel fikstürlü ürünlerin montaj, test ve kalite kontrol istasyonlarında akışı.

Gıda ve İçecek

Paletli ürünlerin reçeteli tamponlama ve paketleme hattına beslenmesi.

Yapı Malzemeleri

Ağır palet ve özel taşıyıcıların üretim ile sevkiyat istasyonları arasında aktarılması.

Kimya ve Proses

Kapalı taşıyıcı veya paletlerin proses sırasına göre tamponlanması ve yönlendirilmesi.

İlgili Ürünler

Palet Taşıma ve Yönlendirme Sistemleri

Tüm Palet Konveyörleri
Sıkça Sorulan Sorular

Raylı Palet Konveyörü SSS

Raylı palet konveyörü, palet veya özel taşıyıcıyı kılavuzlu raylar üzerinde hareket eden araba, taşıyıcı tabla ya da bağlantılı taşıma modülü üzerinde ilerleten sistemdir. Palet biriktirme, tamponlama, istasyon konumlandırma ve kontrollü hat besleme görevlerinde kullanılabilir.

FIFO çalışma sistemin yalnızca raylı olmasından kaynaklanmaz. Paletlerin tek girişten sırayla alınması, ara sıralama yapılmaması ve aynı sırayla çıkışa gönderilmesi gerekir. Birden fazla giriş, çıkış veya shuttle dağıtımı bulunan sistemlerde sıralama PLC ve depo kontrol mantığına göre ayrıca yönetilmelidir.

Kapasite; palet ölçüsü, yükün ağırlık merkezi, ray açıklığı, taşıyıcı araba şasesi, tekerlek ve yataklar, tahrik zinciri veya kayışı, motor-redüktör, konveyör uzunluğu, hız ve dinamik yüklerle birlikte hesaplanır. Tipik projelerde yaklaşık 300 ila 2000 kg aralığı değerlendirilebilir.

Hayır. Sabit hız veya basit istasyon transferlerinde motor-redüktör ve VFD yeterli olabilir. Birden fazla hassas duruş noktası, robot yükleme, ölçüm istasyonu veya değişken hareket profili gereken uygulamalarda servo motor ve encoder değerlendirilebilir.

Raylı palet konveyörü paletlerin aynı kılavuzlu hat üzerinde taşınması veya tamponlanması için kullanılabilir. Shuttle palet konveyörü ise hareketli bir transfer arabasıyla paleti paralel hatlar, depo gözleri veya farklı istasyonlar arasında dağıtır. Bazı projelerde iki mekanizma birlikte kullanılabilir.

Ray yüzeyleri, tekerlekler veya rulmanlar, araba bağlantıları, zincir-kayış aktarımı, gergi sistemi, motor-redüktör, sensörler, kablo taşıma sistemi ve koruyucular düzenli kontrol edilmelidir. Yağlama ve bakım aralığı kullanılan bileşenlerin üretici talimatlarına ve çalışma çevrimine göre belirlenmelidir.

Teknik Destek ve Teklif

Raylı Palet Konveyörü Projenizi Paylaşın

Palet veya taşıyıcı ölçüsü, yük ağırlığı ve ağırlık merkezi, hat uzunluğu, tampon sayısı, duruş noktaları, çevrim süresi, FIFO veya görev bazlı çalışma ve otomasyon ihtiyacını paylaşın. Teknik ekip uygun ray, taşıyıcı, tahrik ve kontrol yapısını değerlendirsin.
