Endüstriyel yük asansörü ve katlar arası yük taşıma sistemi
Ağır Yük · Hidrolik veya Mekanik · Çoklu Durak

Yük Asansörü

Makine, ekipman, palet, kasa ve ağır malzemeleri fabrika, depo ve üretim tesislerinde katlar arasında taşıyan; hidrolik veya mekanik tahrik, manuel ya da konveyörlü yükleme ve projeye özel taşıyıcı konstrüksiyon seçenekli sistem.

500–8000 kg tipik proje aralığı Hidrolik / Mekanik tahrik Şaftlı / Bağımsız konstrüksiyon PLC / HMI kontrolü
Teknik Özellikler Teklif İste
Goods
yalnızca yük taşıma
Heavy
ağır hizmet platformu
Multi-Stop
çoklu kat seçeneği
PLC
kontrollü görev sırası
Tüm Dikey Taşıma Sistemleri Palet Asansörü Dikey Konveyör Yük Platformu
Endüstriyel yük asansörü ve katlar arası yük taşıma sistemi
Hidrolik yük asansörü platform ve kolon yapısı

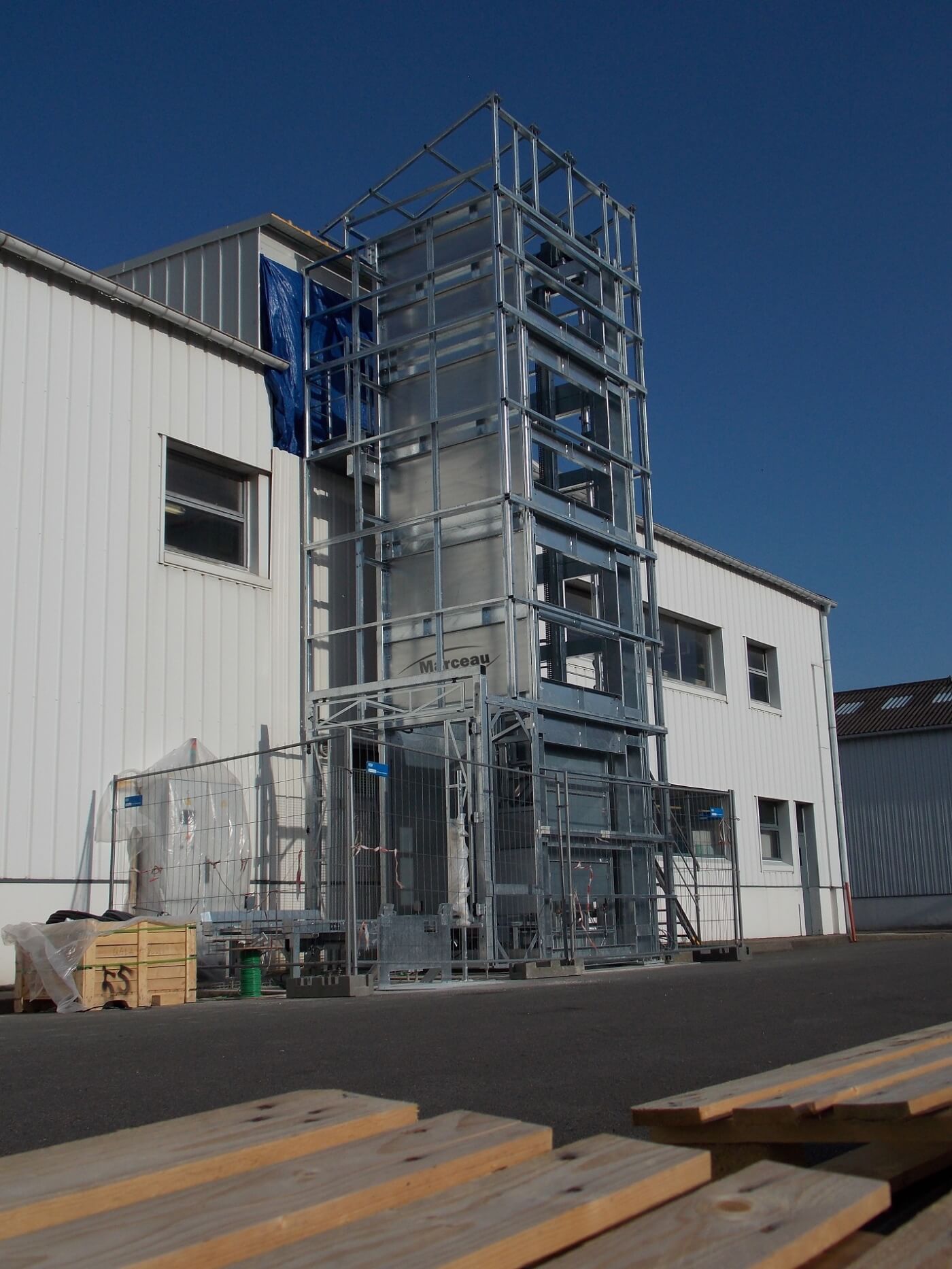

Fabrika ve depo için yük asansörü uygulaması

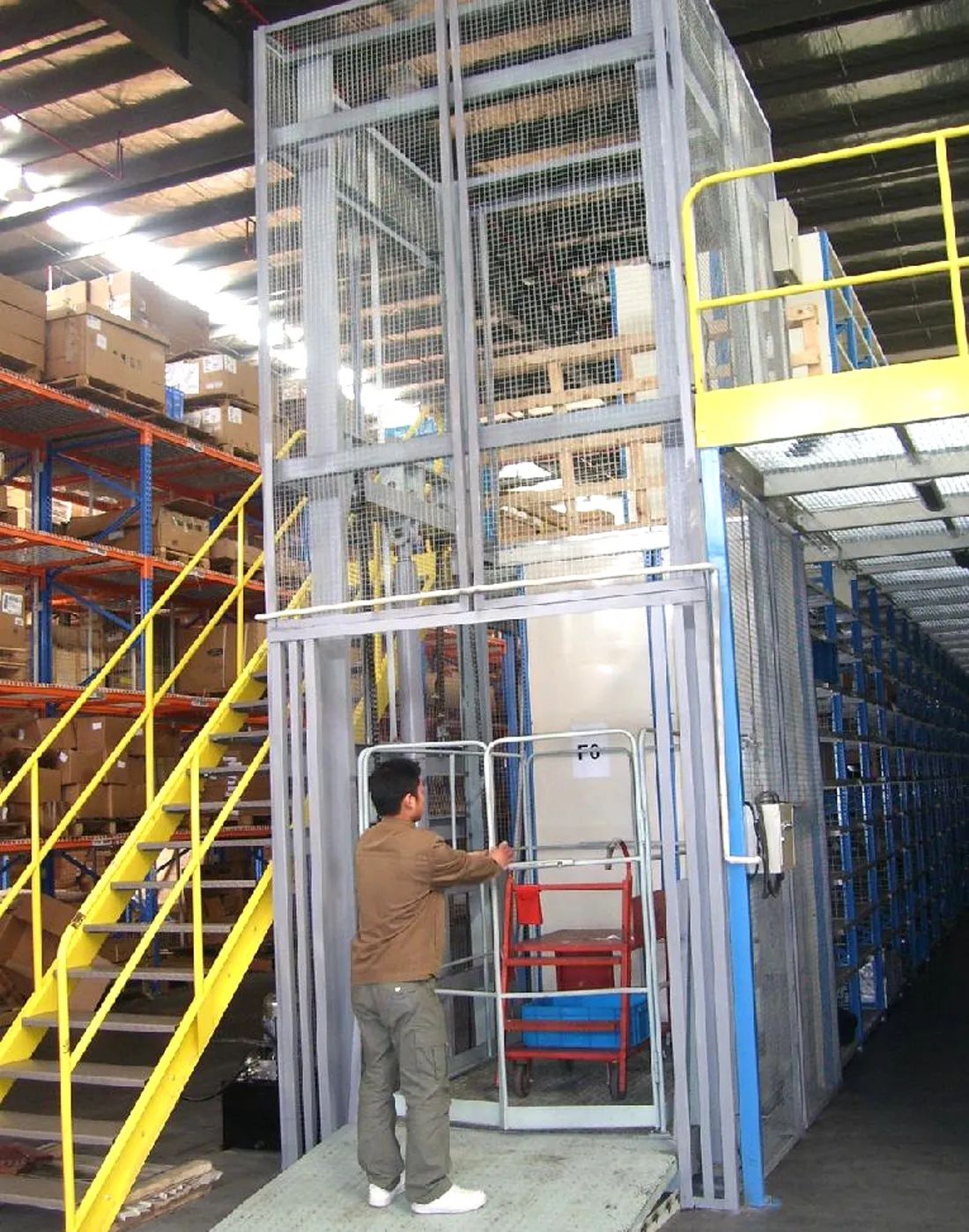

Ağır hizmet yük asansörü taşıyıcı platformu
Uygulama Videosu

Yük Asansörü Çalışma Videosu

Teknik Özellikler

Yük Asansörü Teknik Değerleri

Kullanım amacı Yalnızca malzeme, ekipman veya yük taşıma
Tipik proje kapasitesi Yaklaşık 500–8000 kg; mühendislik hesabına göre
Tahrik seçenekleri Hidrolik / Zincirli mekanik / Projeye özel sistem
Taşıyıcı yapı Açık platform / Korumalı platform / Projeye özel yük bölümü
Durak sayısı Alt-üst veya projeye göre çoklu durak
Kaldırma yüksekliği Bina, kolon, tahrik ve yapısal hesaba göre
Yükleme biçimi Forklift / Transpalet / El arabası / Konveyörlü transfer
Kurulum yapısı Mevcut şaft içinde / Bağımsız çelik konstrüksiyon
Gövde seçenekleri Boyalı yapısal çelik / Galvaniz / AISI 304
Kontrol PLC / HMI / Konum sensörleri / Kapı kilitleri
Konveyör entegrasyonu Rulolu / Zincirli / Bantlı / Projeye özel transfer
Üst sistem bağlantısı Barkod / RFID / WMS / MES veya tesis PLC’si
Kapasite yalnızca nominal yük değerine göre belirlenmez. Platform ağırlığı, yükün ağırlık merkezi, kaldırma mesafesi, hız, çevrim, kolon rijitliği, tahrik, silindir veya zincir, fren, zemin bağlantıları ve durak yapısı birlikte hesaplanmalıdır.
Yük ve Bina Bilgilerini Gönder Dikey Taşıma Sistemleri
Doğru Sistem Ayrımı

Yük Asansörü, Palet Asansörü ve Yük Platformu

Ürün adları benzer olsa da yükleme şekli, otomasyon, insan erişimi ve kullanım senaryoları farklıdır.

Sistem Taşıma biçimi Uygun kullanım Temel tasarım konusu
Yük asansörü Yük platform veya korumalı taşıyıcı içinde hareket eder Ekipman, malzeme, kasa ve ağır genel yükler Kullanım amacı, erişim, yükleme biçimi ve bina entegrasyonu
Palet asansörü Konveyörlü platform paleti otomatik alır ve bırakır Palet hattı, otomatik depo ve üretim otomasyonu Palet alt geometrisi, merkezleme ve hat senkronizasyonu
Dikey konveyör Ürüne özel platform sabit duraklar arasında hareket eder Koli, kasa, palet veya özel taşıyıcı transferi Platform, kolon, kapılar ve çevrim süresi
Yük platformu Malzeme açık platform üzerinde belirli seviyeye kaldırılır Basit yükleme-boşaltma ve servis uygulamaları Platform erişimi, korkuluk, durdurucu ve kullanım düzeni
Tahrik Seçenekleri

Yük Asansörü Sistem Tipleri

Hidrolik Yük Asansörü

Hidrolik güç ünitesi ve silindirle hareket eder. Kısa ve orta kaldırma mesafeleri, ağır yük ve kontrollü hareket için değerlendirilebilir.

Silindir, pompa ve valf hesabına göre

Zincirli Mekanik Sistem

Motor-redüktör, mil, dişli ve zincir düzeniyle platformu kılavuzlar boyunca hareket ettirir.

Çevrim, hız ve zincir hesabına göre

Açık Platformlu Tip

Yük, platform üzerine forklift, transpalet veya el arabasıyla alınır; çevre koruması ve kapılar risk değerlendirmesine göre tasarlanır.

Yükleme yönü ve erişim kontrolü

Korumalı Taşıyıcı Tip

Yük bölümü sac, profil veya kafes koruma ile çevrelenebilir; kapı düzeni yük ve tesis ihtiyacına göre belirlenir.

Yük düşmesi ve erişim riskine göre

Konveyörlü Yük Asansörü

Platform ve kat istasyonlarındaki motorlu konveyörler yükü otomatik olarak alıp hedef hatta bırakabilir.

Rulolu, zincirli veya bantlı transfer

Çok Duraklı Sistem

Birden fazla üretim veya depo seviyesine çağrı ve görev önceliği mantığıyla hizmet verebilir.

Kat çağrısı ve rota kontrolü
Çalışma Prensibi

Yük Asansörü Nasıl Çalışır?

1
Yükleme

Yük platforma alınır; ölçü, taşma, ağırlık merkezi, kapı ve platform konumu kontrol edilir.

2
Hareket İzni

Erişim kapıları, kilitler ve güvenlik sinyalleri doğrulandıktan sonra kontrol sistemi hareket izni verir.

3
Dikey Seyir

Hidrolik veya mekanik tahrik platformu kılavuzlar boyunca hedef seviyeye kontrollü hızla taşır.

4
Hizalama ve Boşaltma

Platform hedef katta doğrulanır; kapı açılır ve yük manuel ya da konveyörlü sistemle boşaltılır.

Güvenlik Tasarımı

Yük Asansöründe Risk Kontrolü

Erişim ve Kat Kapıları

  • Kapı kapalı ve kilitli doğrulaması
  • Hareket alanına yetkisiz erişimin sınırlandırılması
  • Kat açıklıklarında düşme riskinin kontrolü
  • İnsan taşımaya karşı kullanım kısıtlaması

Yük ve Platform

  • Yük taşması ve merkez dışı yük kontrolü
  • Platform konumu ve kat hizası doğrulaması
  • Yük sabitleme veya mekanik durdurucu
  • Projeye göre aşırı yük izleme

Tahrik ve Duruş

  • Hidrolik basınç veya mekanik tahrik izleme
  • Alt-üst sınır ve kat sensörleri
  • Enerji kesilmesinde kontrollü durum
  • Fren, valf veya tutma sisteminin doğrulanması

Bakım Güvenliği

  • Elektrik, hidrolik ve mekanik enerji izolasyonu
  • Platform mekanik bakım sabitlemesi
  • Silindir, zincir, dişli ve fren erişimi
  • Periyodik kontrol ve bakım kayıtları
Uygulanacak mevzuat ve standartlar; sistemin kullanım amacı, insan erişimi, kumanda düzeni, platform yapısı, kapasitesi, hızı, bina entegrasyonu ve kurulacağı ülkeye göre belirlenmelidir. Uygunluk iddiası tamamlanmış risk değerlendirmesi ve teknik doğrulamalarla yapılmalıdır.
Mühendislik Kriterleri

Yük Asansörü Seçim Kriterleri

Yük Bilgileri

Ölçü, Ağırlık ve Yükleme Biçimi

Yükün minimum ve maksimum ölçüsü, toplam ağırlığı, ağırlık merkezi ve platforma nasıl alınacağı belirlenmelidir.

  • Forklift, transpalet veya konveyörlü yükleme
  • Yük taşması ve eksantrik yük
  • Yük sabitleme veya durdurucu ihtiyacı
Bina ve Yerleşim

Kat Kotları ve Taşıyıcı Yapı

Durak seviyeleri, şaft veya konstrüksiyon ölçüsü, zemin ve bina bağlantıları saha verileriyle doğrulanmalıdır.

  • Katlar arası net yükseklik
  • Kapı ve yükleme açıklıkları
  • Zemin, ankraj ve çelik yapı hesabı
Tahrik ve Çevrim

Hidrolik veya Mekanik Seçim

Kapasite, kaldırma mesafesi, hız, günlük çevrim ve bakım gereksinimleri tahrik seçimini doğrudan etkiler.

  • Silindir stroku veya zincir güzergâhı
  • Motor, pompa, redüktör ve fren
  • Isınma, yağ hacmi ve servis faktörü
Kontrol ve Entegrasyon

Kat Çağrısı ve Hat Koordinasyonu

Kapılar, konum sensörleri, kullanıcı kumandası ve varsa konveyör hatları tek kontrol senaryosunda tanımlanmalıdır.

  • Kat çağrısı ve görev önceliği
  • Konveyör hazır ve doluluk sinyalleri
  • Arıza, kurtarma ve manuel bakım modu
Uygulama Alanları

Yük Asansörü Kullanım Alanları

Üretim Tesisleri

Makine, fikstür, hammadde ve ağır üretim yüklerinin katlar arasında taşınması.

Depo ve Lojistik

Kasa, palet ve sevkiyat yüklerinin depo seviyeleri arasında aktarılması.

Otomotiv

Parça kasaları, ekipman ve ağır bileşenlerin üretim katlarına taşınması.

Paketleme

Ambalaj malzemesi, kasa ve paletlerin paketleme-sevkiyat alanlarına aktarılması.

Perakende Depoları

Stok, kasa ve ekipmanın depo ile satış arkası seviyeleri arasında taşınması.

Gıda ve İçecek

Uygun malzeme ve temizlik şartlarıyla ambalajlı yük ve ekipman transferi.

Yapı Malzemeleri

Ağır ürün, kalıp ve malzemelerin üretim ve depolama seviyeleri arasında taşınması.

Bakım ve Teknik Alanlar

Ekipman, yedek parça ve servis yüklerinin teknik katlara aktarılması.

Teknik Rehberler

Yük Asansörü Entegrasyonu İçin Teknik Makaleler

Tüm Makaleler
Paletli Yükler Palet Konveyörü Seçiminde Dikkat Edilecek 10 Kriter Palet ölçüsü, yük merkezi ve kat istasyonu transfer yapısının değerlendirilmesi Rulolu Transfer Rulolu Konveyör Seçim Rehberi Platform ve kat istasyonunda rulo çapı, aralığı, yük ve tahrik seçimi Sistem Karşılaştırması Tahrikli ve Serbest Rulolu Konveyör Farkları Manuel ve otomatik yük transferi için uygun rulolu sistemin belirlenmesi
Mühendislik Araçları

İlgili Konveyör Hesaplama Araçları

Konveyörlü yük asansörü platformu ve kat istasyonlarındaki transfer mekanizmalarının ilk değerlendirmesinde kullanılabilecek araçlar.

İlgili Ürünler

Alternatif Dikey Taşıma Sistemleri

Tüm Dikey Sistemler
Sıkça Sorulan Sorular

Yük Asansörü SSS

Yük asansörü; malzeme, ekipman, kasa, palet veya özel yükleri sabit kat seviyeleri arasında platform ya da kapalı taşıyıcı içinde hareket ettiren endüstriyel kaldırma sistemidir. Tahrik sistemi hidrolik, zincirli mekanik veya projeye özel başka bir yapı olabilir.

Bu sayfadaki sistem yalnızca yük taşımak için ele alınır. İnsan taşınması veya platform üzerinde insanla birlikte çalışma varsayılmamalıdır. Kullanım amacı, erişim şekli, kumanda düzeni ve uygulanacak mevzuat proje başlangıcında açıkça tanımlanmalıdır.

Kapasite; yük ve platform ağırlığı, platform ölçüsü, yükün ağırlık merkezi, kolon ve kılavuz yapısı, kaldırma yüksekliği, tahrik, silindir veya zincir, motor, fren, hızlanma ve çevrim sıklığı üzerinden hesaplanır. Yaklaşık 500 ila 8000 kg aralığındaki projeler değerlendirilebilir; kesin değer mühendislik hesabıyla belirlenir.

Hidrolik sistemde platform, silindir ve hidrolik güç ünitesiyle hareket ettirilir. Mekanik sistemlerde zincir, halat, vidalı mil veya benzeri tahrik düzenleri kullanılabilir. Seçim; kapasite, kaldırma mesafesi, çevrim, hız, bina yerleşimi, bakım ve güvenli duruş gereksinimlerine göre yapılır.

Sistem bina içindeki mevcut betonarme veya çelik şaft içinde kurulabileceği gibi, projeye özel bağımsız taşıyıcı konstrüksiyon ve çevre korumasıyla da tasarlanabilir. Ancak kuyu gerekmemesi, bina projesi veya yapısal doğrulama gerekmediği anlamına gelmez.

Evet. Platform ve kat istasyonlarına rulolu, zincirli, bantlı veya projeye özel transfer modülleri eklenebilir. Yük varlığı, platform konumu, kapı durumu, karşı konveyör hazır sinyali ve hedef kat bilgisi PLC üzerinden koordine edilebilir.

Teknik Destek ve Teklif

Yük Asansörü Projenizi Paylaşın

Yük ölçüsü ve ağırlığı, yükleme yöntemi, alt-üst kat kotları, durak sayısı, platform ölçüsü, şaft veya konstrüksiyon alanı, günlük çevrim ve kontrol ihtiyacını paylaşın. Teknik ekip uygun hidrolik veya mekanik tahrik, platform ve güvenlik yapısını değerlendirsin.

Teklif İste Palet Asansörünü İncele
