Avemak checkweigher konveyörü ve otomatik gramaj kontrol sistemi
Dinamik Tartım ve Otomatik Ayırma

Checkweigher Konveyörü

Üretim hattında hareket eden paketlerin ağırlığını kesintisiz kontrol eden, tolerans dışı ürünleri otomatik olarak ayıran PLC ve HMI kontrollü checkweigher konveyör sistemi.

±0,1–±2 g uygulamaya göre hassasiyet 200–400 mm standart bant genişliği 75 m/dak azami bant hızı PLC + HMI kontrol
Teknik Özellikler Teklif İste
3
ayırma yöntemi
75
m/dak hız
HMI
ürün reçetesi
AISI
304 seçeneği
Checkweigher konveyörü genel görünüm
Paslanmaz gövdeli checkweigher konveyörü

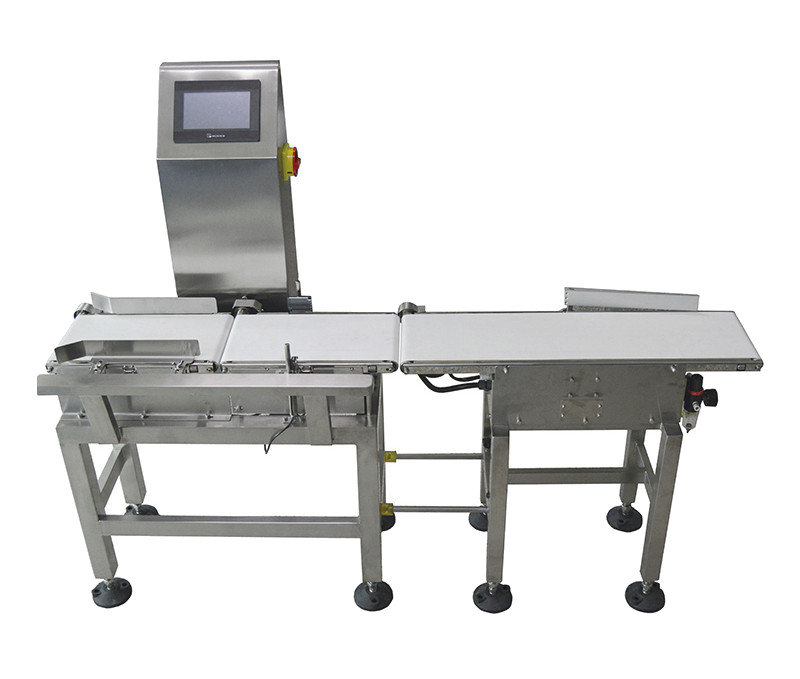

Hat tipi dinamik tartım konveyörü
Otomatik gramaj kontrol konveyörü
Metal dedektör ve checkweigher kombine sistem
Kombine kalite kontrol konveyörü
Teknik Özellikler

Checkweigher Teknik Değerleri

Checkweigher konveyörü teknik özellikleri
Bant Genişliği 200 / 300 / 400 mm
Maksimum Bant Hızı 75 m/dak
Hız Kontrolü Projeye göre motor sürücü sistemi
Tartım Hassasiyeti Uygulamaya göre ±0,1 g – ±2 g
Tartım Süresi Ürün ve hat hızına göre
Tolerans Kontrolü Alt ve üst ağırlık sınırı
Ayırma Yöntemi Üfleme / İtici / Açılır bant
Kontrol Sistemi PLC ve HMI dokunmatik ekran
Gövde Seçeneği AISI 304 paslanmaz çelik
Kombine Seçenek Metal dedektör ve checkweigher

Tartım performansı ürün ağırlığına, ürün boyutuna, bant hızına, ürünler arasındaki mesafeye, titreşime ve ortam koşullarına göre değişir.

Örnek Hassasiyet Sınıfları
Standart
±2 g
Endüstriyel
±1 g
Hassas
±0,5 g
Özel Proje
±0,1 g
Neden Checkweigher?

Otomatik Gramaj Kontrolünün Avantajları

Dinamik Tartım

Üretim hattı durmadan her paket ayrı ayrı kontrol edilir.

Üretim Verisi

Toplam ürün, tolerans dışı ürün ve ağırlık dağılımı HMI üzerinden izlenebilir.

Otomatik Ayırma

Alt veya üst tolerans dışındaki ürünler seçilen mekanizmayla hattan alınır.

Hijyenik Gövde

Uygulamaya göre paslanmaz çelik ve sökülebilir bant tasarımı uygulanabilir.

PLC ve HMI Kontrolü

Ürün reçeteleri, toleranslar ve çalışma parametreleri dokunmatik ekrandan yönetilir.

Hat Entegrasyonu

Dolum, paketleme, etiketleme ve metal kontrol sistemleriyle birlikte çalışabilir.

Hijyenik tasarımlı checkweigher konveyörü
Hijyenik Tasarım

Gıda ve Ambalaj Hatlarına Uygun Yapı

Sökülebilir temas parçaları: Ürünle temas eden bölümlerin temizlik erişimi uygulamaya göre kolaylaştırılır.
Paslanmaz gövde seçeneği: Nemli ve düzenli temizlenen hatlarda AISI 304 paslanmaz çelik kullanılabilir.
Titreşim yönetimi: Tartım bölgesi, motor ve çevresel titreşimlerden mümkün olduğunca ayrıştırılır.
Temizlenebilir geometri: Yatay toz tutucu yüzeyler ve erişimi zor köşeler tasarım aşamasında azaltılır.
Gereken hijyen seviyesi, ürünün ambalajlı veya açık olması, temizlik yöntemi ve tesis standardına göre belirlenmelidir.
Metal dedektör ve checkweigher kombine konveyör
Kombine Çözüm

Metal Dedektör ve Checkweigher

Metal kontrolü ve gramaj doğrulaması aynı hat üzerinde birleştirilebilir. Kontamine ürünler ile tolerans dışı ürünler farklı ayırma noktalarına yönlendirilebilir.

Bağımsız Ayırma

Metal tespit edilen ve gramajı hatalı ürünler ayrı toplama alanlarına gönderilebilir.

Tek Kontrol Noktası

Hat durumu ve kalite kontrol verileri ortak PLC ve HMI altyapısında izlenebilir.

Metal Dedektör Konveyörünü İncele
Ayırma Sistemleri

Tolerans Dışı Ürün Ayırma Yöntemleri

Pnömatik

Hava Üfleme

Hafif ve hızlı ilerleyen paketler, kontrollü hava darbesiyle hattın dışına yönlendirilir.

Açılır Bant

Bant Açılarak Ayırma

Hassas veya kırılgan ürünler alt toplama bölümüne kontrollü biçimde aktarılır.

Mekanik İtici

Süpürme ve İtme

Ağır veya geniş paketler pnömatik kol yardımıyla yan toplama alanına yönlendirilir.

Uygulama Alanları

Checkweigher Kullanılan Sektörler

Gıda ve İçecek

Paket, kutu, şişe ve poşetli ürünlerde ağırlık doğrulaması.

İlaç ve Medikal

Kutu, şişe ve ambalaj içeriğinin hassas ağırlık kontrolü.

Kozmetik

Dolum miktarı ve paket içeriğinin üretim hattında doğrulanması.

Lojistik

Kargo paketlerinde eksik veya yanlış içerik kontrolü.

Endüstriyel Parça

Parça setleri ve kutulu ürünlerde adet kontrolüne yardımcı ağırlık doğrulaması.

Tarım ve Kimya

Torba, şişe ve ambalajlı ürünlerde dolum ağırlığı kontrolü.

Otomotiv

Yedek parça setlerinde eksik parça ve paket ağırlığı doğrulaması.

Elektronik

Aksesuar ve cihaz kutularında içerik kontrolü.

İlgili Ürünler

Kalite Kontrol Hattı Tamamlayıcı Ürünleri

Tüm Bantlı Konveyörler
Teknik Rehberler

Checkweigher Hatları İçin İlgili Makaleler

Tüm Makaleler
Mühendislik Araçları

İlgili Konveyör Hesaplama Araçları

Sıkça Sorulan Sorular

Checkweigher Konveyörü SSS

Hareket eden paketlerin ağırlığını dinamik olarak ölçen ve tolerans dışı ürünleri otomatik olarak ayıran kalite kontrol sistemidir.

Paketlenmiş gıda, ilaç, kozmetik, elektronik ürün, endüstriyel parça ve kargo paketlerinde ağırlık doğrulaması için kullanılabilir.

Ürün ağırlığı, boyut, bant hızı, ürün aralığı, titreşim ve ortam koşulları tartım performansını doğrudan etkiler.

Ürün tipine göre hava üfleme, pnömatik itici, süpürme veya açılır bant mekanizması kullanılabilir.

Evet. Metal kontaminasyon kontrolü ile gramaj kontrolü aynı konveyör hattında kombine edilebilir.

Evet. Standart genişliklerin dışında ürün ölçüsü ve hat kapasitesine göre özel bant genişliği projelendirilebilir.
