Avare rulolu konveyör genel görünüm
Motorsuz · Serbest Rulolu · Modüler

Avare Rulolu Konveyör

Kutu, koli, kasa ve sert tabanlı ürünlerin düşük eğimde yerçekimiyle veya yatay hatta operatör itmesiyle taşınması için tasarlanan, motor tahriki bulunmayan rulolu konveyör sistemi.

200–1200 mm genişlik Ø38–Ø108 mm rulo 50–150 mm rulo aralığı Yerçekimi veya elle itme
Teknik Özellikler Teklif İste
Rulo
sert tabanlı ürün
Modül
uzatılabilir hat
Eğim
kontrollü yerçekimi
Depo
kutu ve koli akışı
Tüm Rulolu Konveyörler Akordiyon Konveyör Motorlu Rulolu Raf Konveyörü
Avare rulolu konveyör genel görünüm

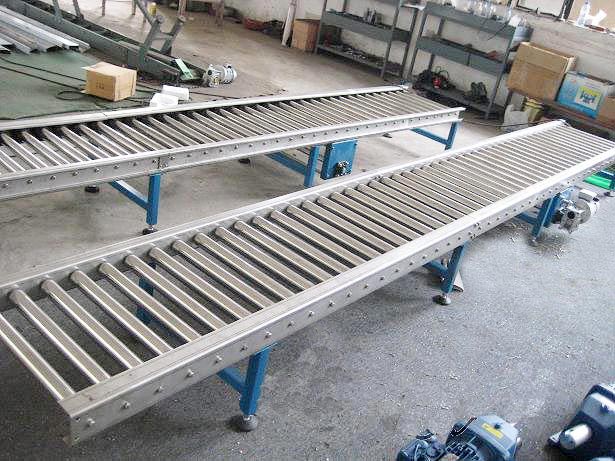

Serbest rulolu konveyör hattı
Avare rulolu konveyör şase ve rulo detayı

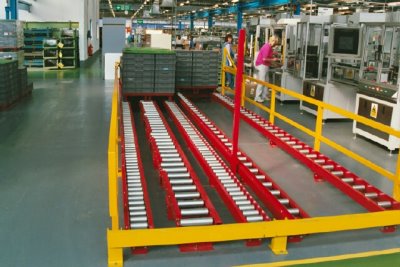

Ağır yük için serbest rulolu konveyör uygulaması

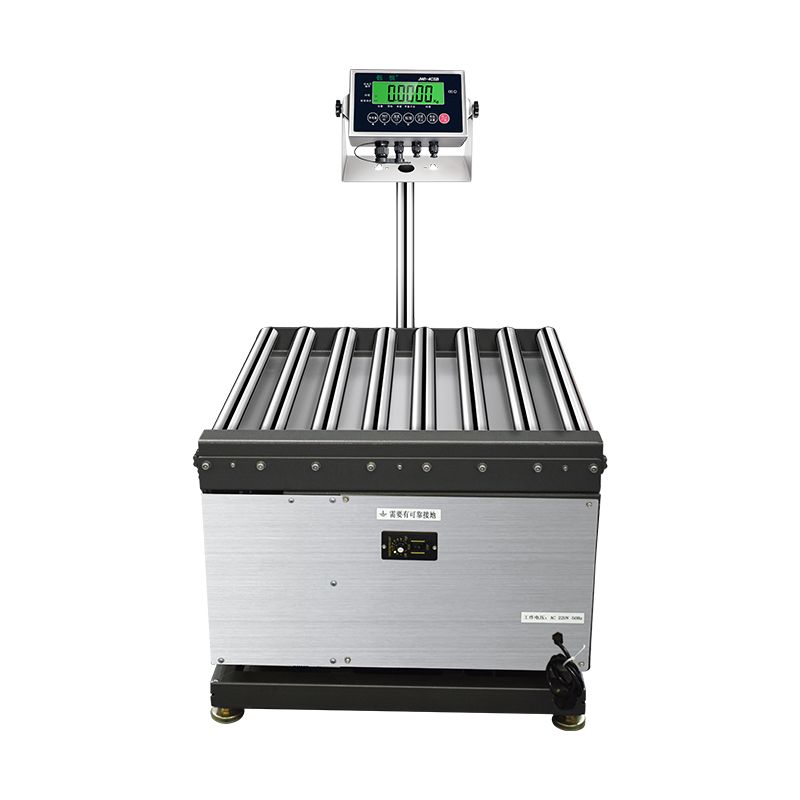

Tartım istasyonuna entegre avare rulolu konveyör
Teknik Özellikler

Avare Rulolu Konveyör Teknik Değerleri

Konveyör genişliği 200 / 300 / 400 / 500 / 600 / 800 / 1000 / 1200 mm
Rulo çapı seçenekleri Ø38 / Ø50 / Ø60 / Ø76 / Ø89 / Ø108 mm
Rulo aralığı seçenekleri 50 / 75 / 100 / 150 mm
Çalışma biçimi Yerçekimi veya operatör itmesi
Eğim Ürün testine ve güvenli akış hızına göre belirlenir
Taşıma kapasitesi Rulo, mil, rulman, açıklık ve şase hesabına göre
Şase seçenekleri Galvaniz çelik / Alüminyum / AISI 304
Rulo seçenekleri Galvaniz / Paslanmaz / Plastik / Elastomer kaplı
Hat geometrisi Düz / Eğimli / Dönüşlü / Modüler bağlantılı
Ayak tipi Sabit / Yükseklik ayarlı / Tekerlekli
Entegrasyon seçenekleri Tartım / Durdurucu / Yan kılavuz / Transfer modülü
Tahrik enerjisi Motorsuz modelde elektrikli tahrik bulunmaz
Ürünün aynı anda yeterli sayıda rulodan destek alması gerekir. Uygulamada çoğunlukla en az üç rulo teması hedeflenir; kesin rulo aralığı ürünün en kısa taban ölçüsü, ağırlığı ve rijitliği üzerinden hesaplanmalıdır.
Teknik Bilgileri Gönder Rulolu Konveyörler
Rulo Seçenekleri

Serbest Konveyör Rulosu Tipleri

Rulo borusu, mil, rulman ve yüzey seçimi; ürün ağırlığı, açıklık, ortam koşulları ve istenen hareket davranışına göre yapılır.

Standart avare konveyör rulosu

Standart Avare Rulo

Kutu, koli ve kasa taşıma hatlarında kullanılan serbest dönen rulodur. Boru çapı, mil ve rulman yapısı ürün ağırlığına göre seçilir.

Genel depo ve paketleme uygulamaları
Kalın gövdeli ağır hizmet konveyör rulosu

Ağır Hizmet Rulo Yapısı

Daha yüksek yüklerde kalın boru, güçlü mil, uygun rulman ve kısa taşıma açıklığıyla ağır hizmet tipi serbest rulo tasarlanabilir.

Kapasite proje hesabıyla doğrulanır
Dönüş hattında kullanılan serbest konveyör rulosu

Dönüş Hattı Rulosu

Kavisli konveyör bölümlerinde ürün yönünü değiştirmek için konik, bölünmüş veya farklı hızlı yüzey geometrileri değerlendirilebilir.

Dönüş yarıçapı ürüne göre belirlenir
İletken özellikli serbest konveyör rulosu

İletken veya Antistatik Seçenek

Statik elektrik kontrolü gereken uygulamalarda iletken komponent, uygun rulman ve doğrulanmış topraklama düzeni projeye dahil edilebilir.

Tehlikeli alan uygunluğu ayrıca değerlendirilir
Çalışma Prensibi

Avare Rulolu Konveyör Nasıl Çalışır?

1
Ürün Analizi

Ürün tabanı, ağırlığı ve en kısa boyu belirlenerek rulo çapı, aralığı ve hat genişliği seçilir.

2
Eğim veya İtme

Hat düşük ve kontrollü eğimle yerçekimli çalıştırılır ya da yatay kullanımda ürün operatör tarafından ilerletilir.

3
Hız Kontrolü

Ürünlerin aşırı hızlanmasını ve çarpışmasını önlemek için eğim, durdurucu, fren rulosu veya tampon bölge uygulanabilir.

4
Transfer ve Biriktirme

Ürünler çıkış istasyonuna, paketleme makinesine veya sonraki konveyör modülüne kontrollü biçimde aktarılır.

Hat Konfigürasyonları

Avare Rulolu Konveyör Uygulamaları

Düz Hat Konveyörü

Kutu, koli ve kasaların yatay hatta operatör desteğiyle veya düşük eğimde yerçekimiyle taşınması.

Depo ve paketleme hatları

Ağır Hizmet Uygulaması

Büyük kasa veya palet benzeri yüklerde rulo çapı, boru et kalınlığı, mil, rulman ve şase açıklığı güçlendirilir.

Kapasite hesapla doğrulanır

Dönüşlü Hat

Ürün tabanı ve dönüş yarıçapına göre konik, bölünmüş veya özel yerleşimli rulolarla kavisli hat oluşturulabilir.

Proje bazlı dönüş geometrisi

Tartım Entegrasyonu

Rulolu tartım modülü, durdurucu ve yönlendirme elemanlarıyla manuel veya yarı otomatik kontrol istasyonu kurulabilir.

Tartım ve kontrol istasyonu

Modüler Hat

Standart bölümler, ayaklar ve bağlantı elemanlarıyla hat boyu artırılabilir veya tesis yerleşimine göre yeniden düzenlenebilir.

Sabit ve taşınabilir modüller

Akordiyon Bağlantısı

Araç yükleme veya değişken çalışma noktalarında sabit avare hat, akordiyon konveyör modülüyle tamamlanabilir.

Esnek yükleme hattı
Malzeme Seçimi

Rulo Yüzeyi ve Şase Malzemeleri

Galvaniz Çelik

Genel depo, kargo ve endüstriyel uygulamalarda kullanılan ekonomik ve dayanıklı rulo ve şase seçeneğidir.

Genel amaçlı kullanım

Paslanmaz Çelik

Nemli, korozif veya düzenli temizlenen ortamlarda AISI 304 veya proses şartına göre AISI 316L değerlendirilebilir.

Temizlenebilir ve korozyona dayanıklı

Plastik Rulo

Hafif ürün, düşük gürültü ve yüzey hassasiyeti gereken uygulamalarda uygun plastik malzeme seçilebilir.

Hafif ve sessiz uygulamalar

Elastomer Kaplı Rulo

Ürün yüzeyini korumak, sesi azaltmak veya kontrollü tutunma sağlamak için uygun sertlikte kaplama uygulanabilir.

Yüzey koruma ve tutunma
Mühendislik Kriterleri

Avare Rulolu Konveyör Seçim Kriterleri

Ürün Tabanı

Rulo Aralığı ve Destek

Ürünün en kısa taban boyu, rulo aralığını belirleyen temel ölçüdür. Ürün birden fazla rulodan sürekli destek almalıdır.

  • Minimum ve maksimum ürün ölçüsü
  • Taban rijitliği ve deformasyon
  • Devrilme ve sıkışma riski
Yük Hesabı

Rulo ve Şase Kapasitesi

Tek ürün ağırlığı, metre üzerindeki ürün sayısı ve yükün rulolara dağılımı birlikte değerlendirilir.

  • Rulo boru çapı ve et kalınlığı
  • Mil, rulman ve taşıma açıklığı
  • Şase kesiti ve ayak aralığı
Akış Kontrolü

Eğim ve Ürün Hızı

Yerçekimli hatta eğim, ürünün güvenli ve kontrollü hızda ilerlemesini sağlayacak şekilde test edilmelidir.

  • Başlangıç ve bitiş yüksekliği
  • Rulman ve yüzey direnci
  • Fren, durdurucu ve tampon ihtiyacı
Ortam

Malzeme ve Temizlik

Nem, kimyasal, sıcaklık, ürün teması ve temizleme yöntemi rulo, şase ve rulman malzemesini etkiler.

  • İç veya dış ortam kullanımı
  • Yıkama ve korozyon şartları
  • Gürültü ve yüzey hassasiyeti
Sistem Avantajları

Avare Rulolu Konveyörün Avantajları

Motorsuz Çalışma

Yerçekimli veya operatör destekli modelde motor ve hız sürücüsü kullanılmadan ürün transferi yapılabilir.

Basit Mekanik Yapı

Tahrik bileşenlerinin bulunmaması sistem yapısını sadeleştirir ve bakım noktalarının sayısını azaltabilir.

Rulo Bazlı Bakım

Uygun tasarımda hasarlı rulolar tek tek sökülerek değiştirilebilir; bütün konveyörün yenilenmesine gerek kalmaz.

Modüler Hat Yapısı

Düz, eğimli ve dönüşlü bölümler bağlantı elemanlarıyla birleştirilerek tesis yerleşimine uygun hat oluşturulabilir.

Biriktirme Alanı

Ürünler rulolar üzerinde manuel olarak biriktirilebilir; durdurucu ve ayırıcılarla kontrollü tampon bölge kurulabilir.

Hat Uyarlanabilirliği

Sabit modüller, tekerlekli bölümler ve akordiyon konveyörle farklı operasyon senaryolarına uyarlanabilir.

Uygulama Alanları

Avare Rulolu Konveyör Kullanım Alanları

Depo ve Lojistik

Kutu, koli ve kasaların istasyonlar arasında taşınması.

Kargo ve Dağıtım

Sevkiyat, tasnif ve yükleme alanlarında paket akışı.

Paketleme Hatları

Paketleme makinesi çıkışı ve manuel kontrol istasyonları.

Üretim ve Montaj

İş istasyonları arasında operatör kontrollü parça transferi.

Perakende Dağıtım

Kasa, koli ve ürün kutularının depo içi hareketi.

Tartım ve Kontrol

Manuel tartım, kontrol ve etiketleme istasyonu entegrasyonu.

Teknik Rehberler

Avare ve Rulolu Konveyör Seçim Rehberleri

Tüm Makaleler
Seçim Rehberi Rulolu Konveyör Seçiminde Temel Kriterler Ürün tabanı, rulo aralığı, yük kapasitesi, eğim ve çalışma biçiminin birlikte değerlendirilmesi Sistem Karşılaştırması Tahrikli ve Serbest Rulolu Konveyör Farkları Avare rulolu sistem ile motorlu rulolu hattın kullanım, kontrol ve maliyet farkları Konveyör Bilgi Merkezi Konveyör Tasarımı ve Uygulama Makaleleri Bantlı, rulolu, palet ve dikey taşıma sistemleri için teknik içerikler
İlgili Ürünler

Rulolu ve Bantlı Konveyör Çözümleri

Tüm Rulolu Konveyörler
Sıkça Sorulan Sorular

Avare Rulolu Konveyör SSS

Avare rulolu konveyör, ruloların motorla tahrik edilmediği; ürünün düşük eğimde yerçekimiyle veya yatay hatta operatör itmesiyle ilerlediği taşıma sistemidir. Kutu, koli, kasa ve sert tabanlı ürünler için kullanılır.

Avare rulo serbest döner ve ürün hareketi için eğim veya dış kuvvet gerekir. Motorlu rulolu sistemde ise rulolar motor, zincir, kayış veya motorlu rulo üzerinden aktif olarak tahrik edilir; hız ve ürün akışı kontrol edilebilir.

Ürün tabanı aynı anda birden fazla ruloya temas etmelidir. Uygulamada ürünün en az üç rulodan destek alması hedeflenir; kesin rulo aralığı ürünün en kısa taban ölçüsü, ağırlığı ve rijitliği üzerinden belirlenir.

Gerekli eğim ürün ağırlığına, taban malzemesine, rulo çapına, rulman direncine ve hat uzunluğuna bağlıdır. Düşük eğimle başlanmalı, ürünün kontrolsüz hızlanmadığı testlerle doğrulanmalı ve gerekirse fren veya durdurucu kullanılmalıdır.

Genel sanayide galvaniz çelik, nemli veya temizlenen ortamlarda paslanmaz çelik, hafif ve sessiz uygulamalarda plastik rulo, yüzey koruması veya tutunma gereken uygulamalarda elastomer kaplı rulo değerlendirilebilir.

Hayır. İletken veya antistatik rulo yalnızca statik kontrol sisteminin bir parçasıdır. Topraklama sürekliliği, bütün şase ve komponentlerin iletkenliği, ortam sınıflandırması ve gerekli sertifikasyon ayrıca mühendislik değerlendirmesine tabi tutulmalıdır.

Teknik Destek ve Teklif

Avare Rulolu Konveyör Projenizi Paylaşın

Minimum ve maksimum ürün ölçüsü, ürün ağırlığı, hat uzunluğu, giriş-çıkış yüksekliği, gerekli eğim ve ortam koşullarını paylaşın. Teknik ekip uygun rulo çapını, aralığını ve şase yapısını değerlendirsin.
