PVC bantlı Z tipi eğimli konveyör
Düz Eğimli · Z Tipi · Çıtalı ve Modüler Bant

Eğimli Bantlı Konveyör

Koli, paket, parça ve ambalajları farklı üretim veya depo seviyeleri arasında taşıyan; düz eğimli, yatay giriş-çıkışlı veya Z tipi düzenlenebilen, ürün tutucu çıta ve yan fırfır seçenekli bantlı taşıma sistemi.

5°–50° tipik proje aralığı 300–800 mm tipik bant genişliği PVC / PU / Modüler bant VFD / PLC kontrolü
Teknik Özellikler Teklif İste
Incline
seviye farkı transferi
Cleat
ürün tutucu çıta
Z-Type
yatay giriş ve çıkış
VFD
ayarlanabilir hız

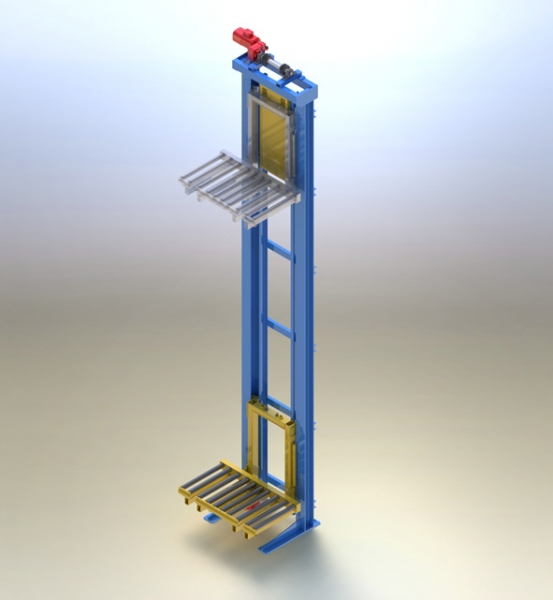

Tüm Dikey Taşıma Sistemleri Z Konveyör Dikey Konveyör Spiral Konveyör

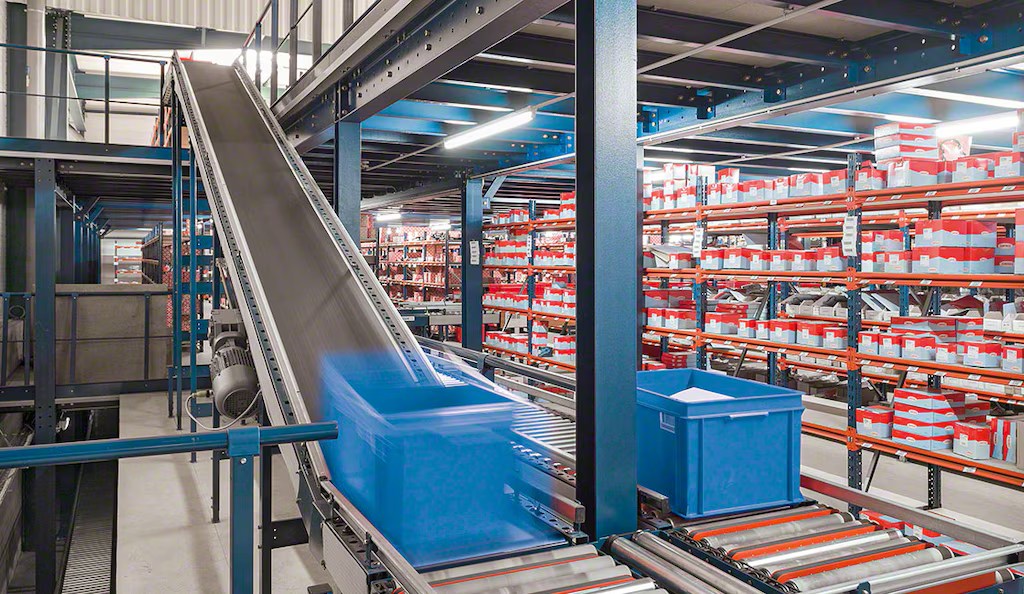

PVC bantlı Z tipi eğimli konveyör

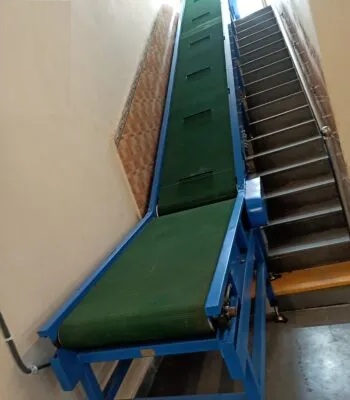

Çıtalı PVC bantlı eğimli konveyör sistemi
Yatay giriş ve çıkış bölümlü eğimli bantlı konveyör

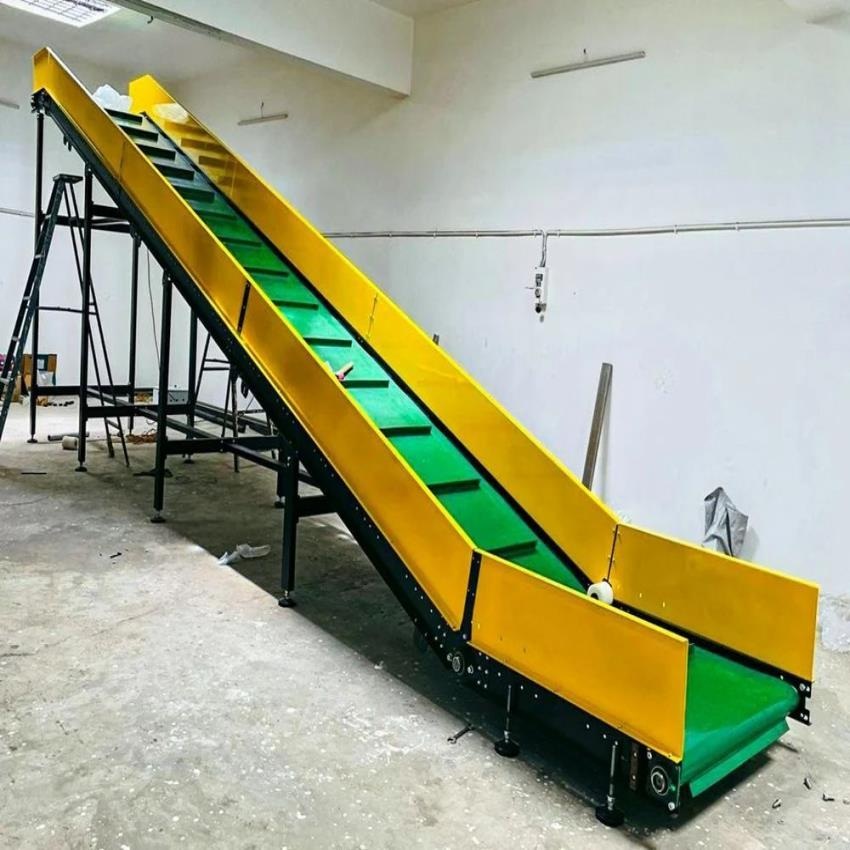

Modüler bantlı Z tipi eğimli konveyör
Uygulama Videosu

Eğimli Bantlı Konveyör Çalışma Videosu

Teknik Özellikler

Eğimli Bantlı Konveyör Teknik Değerleri

Konveyör düzeni Düz eğimli / Alt yataylı / Üst yataylı / Z tipi
Tipik eğim aralığı Yaklaşık 5°–50°; ürün ve bant testine göre
Tipik bant genişliği Yaklaşık 300–800 mm veya projeye özel
Bant seçenekleri PVC / PU kaplamalı tekstil bant / Modüler plastik bant
Modüler bant reçinesi PP / PE / POM reçinesi veya üretici serisine göre
Tipik hız aralığı Yaklaşık 5–40 m/dak; ürün, eğim ve çevrime göre
Ürün tutma seçenekleri Enine çıta / Profil / Yan fırfır / Cep / Özel taşıyıcı
Tahrik sistemi Motor-redüktör / Tahrik tamburu veya dişli / VFD
Gövde seçenekleri Boyalı yapısal çelik / Galvaniz / AISI 304
Yan kılavuz Sabit veya ayarlı profil / Sac / Rulo kılavuz
Kontrol seçenekleri VFD / PLC / Ürün sensörü / Encoder / Hat senkronizasyonu
Entegrasyonlar Bantlı hat / Paketleme / Metal dedektör / Tartım / Robot
Eğim açısı yalnızca konveyör geometrisine göre seçilmez. Ürün tabanı, ağırlık merkezi, bant yüzeyi, sürtünme, hızlanma, çıta aralığı, yan kılavuz ve giriş-çıkış geçişleri birlikte değerlendirilmelidir. Yüksek açılarda numune ürün testi önerilir.
Ürün Bilgilerini Gönder Dikey Taşıma Sistemleri
Ürün Kararlılığı

Eğim, Bant Yüzeyi ve Tutucu Çıta Birlikte Seçilir

Aynı eğim açısı farklı ürünlerde aynı sonucu vermez. Koli tabanı, ürün yüksekliği, ambalaj yüzeyi ve ağırlık merkezi kayma veya devrilme davranışını doğrudan etkiler.

Çıtasız Bant İçin Uygun Koşullar

Düşük eğim, kararlı ürün tabanı ve yeterli bant sürtünmesi bulunan uygulamalarda düz veya profilli bant yeterli olabilir.

  • Düz ve geniş ürün tabanı
  • Düşük ağırlık merkezi
  • Kuru ve kararlı temas yüzeyi
  • Kontrollü besleme ve hızlanma

Çıta veya Cep Gerektiren Koşullar

Eğim arttığında veya ürün bant üzerinde kaydığında mekanik ürün tutma elemanları değerlendirilmelidir.

  • Enine tutucu çıta ve uygun aralık
  • Yan fırfır veya yüksek kılavuz
  • Ürün ölçüsüne göre cep tasarımı
  • Geçiş noktalarında sıkışma kontrolü
Sistem Tipleri

Eğimli Bantlı Konveyör Çeşitleri

Düz Eğimli Konveyör

Ürünü tek bir eğimli bölüm üzerinde iki seviye arasında taşır; giriş ve çıkışta ayrı hatlarla birleşebilir.

Basit seviye farkı transferi

Alt Yatay Bölümlü Tip

Ürün yatay besleme bölümünde banda alınır ve geçiş geometrisi üzerinden eğimli taşıma kısmına yönlendirilir.

Kontrollü ürün kabulü

Üst Yatay Bölümlü Tip

Eğimli bölümden çıkan ürün, üst yatay kısımda dengelenerek sonraki paketleme veya taşıma hattına verilir.

Dengeli ürün boşaltma

Z Tipi Konveyör

Yatay giriş, eğimli orta bölüm ve yatay çıkışı aynı bant hattında birleştirerek kompakt seviye değişimi sağlar.

Üç bölümlü kompakt düzen

Çıtalı ve Fırfırlı Tip

Enine çıta ve yan fırfır, ürünlerin yüksek eğimde geriye kaymasını veya bant kenarından çıkmasını sınırlar.

Yüksek eğim ve küçük ürün

Modüler Bantlı Tip

Plastik modüller, ürün tutucu profiller ve drenaj seçenekleriyle ıslak veya düzenli temizlenen alanlara uyarlanabilir.

Modüler bakım ve drenaj seçeneği
Geçiş Tasarımı

Yatay ve Eğimli Bölüm Geçişleri

Alt Geçiş

Ürünün Banda Alınması

Ürün uzunluğu, taban rijitliği ve çıta konumu; yatay bölümden eğime geçerken ürünün takılmamasını sağlayacak biçimde değerlendirilir.

  • Burun tamburu veya küçük geçiş çapı
  • Çıta ile geçiş noktası mesafesi
  • Besleme konveyörü hız senkronizasyonu
Üst Geçiş

Ürünün Dengelenmesi

Ürün eğimli bölümden yatay çıkışa geçerken ağırlık merkezi ve bant hızı ani devrilme veya çarpışma oluşturmayacak şekilde yönetilir.

  • Ürün yüksekliği ve ağırlık merkezi
  • Çıkış konveyörü seviye ve hızı
  • Yan kılavuz ve son durdurucu
Çıta Düzeni

Aralık ve Kapasite Hesabı

Çıta aralığı ürün boyu, besleme aralığı, bant hızı ve hedef saatlik kapasiteye göre belirlenmelidir.

  • Ürün başına cep veya çıta aralığı
  • Besleme hatası ve çift ürün riski
  • Çıkışta ürün ayrılması
Bant Gerilimi

Çekme ve Geri Kaçma Kontrolü

Eğim, bant ve ürün kütlesi tahrik çekmesini artırır. Tambur kaplaması, gergi ve geri kaçma önlemi projeye göre seçilmelidir.

  • Toplam hareket direnci ve motor torku
  • Gergi mesafesi ve bant uzaması
  • Enerji kesilmesinde geri hareket riski
Mühendislik Kriterleri

Eğimli Konveyör Seçim Kriterleri

Ürün Bilgileri

  • En, boy, yükseklik ve ağırlık
  • Taban malzemesi ve sürtünme davranışı
  • Ağırlık merkezi ve devrilme riski
  • Tekil ürün, paket veya dökme olmayan yük

Hat Geometrisi

  • Alt ve üst seviye kotları
  • Kullanılabilir yatay alan
  • Eğim ve yatay bölüm uzunlukları
  • Giriş ve çıkış yönleri

Kapasite ve Bant

  • Saatlik ürün ve besleme aralığı
  • Bant genişliği ve çalışma hızı
  • Çıta yüksekliği ve merkez aralığı
  • Bant çekmesi, tambur ve gergi hesabı

Ortam ve Kontrol

  • Sıcaklık, nem, yağ ve kimyasal
  • Temizlik yöntemi ve gövde malzemesi
  • Ürün sensörü, VFD ve PLC bağlantısı
  • Koruyucu, acil stop ve bakım erişimi
Bant Seçimi

Eğimli Konveyör Bant Malzemeleri

Bant tipi Yapı Öne çıkan kullanım Kontrol edilmesi gerekenler
PVC kaplamalı bant Tekstil karkas üzerine PVC kaplama Koli, paket ve genel endüstriyel ürün Sıcaklık, yağ, profil ve yüzey sürtünmesi
PU kaplamalı bant Tekstil karkas üzerine poliüretan kaplama Temizlenebilir veya ürün temaslı uygulamalar Gıda uygunluğu belgesi, hidroliz ve kimyasal
Kauçuk bant Tekstil karkas ve kauçuk kaplama Aşındırıcı, ağır veya yüksek tutunma isteyen ürün Bant kalınlığı, tambur çapı ve ortam sıcaklığı
Modüler PP / PE bant Birbirine pimle bağlı plastik modüller Nemli alan, drenaj ve modüler bakım Sıcaklık, bant çekmesi, kimyasal ve destek sürtünmesi
POM modüllü bant Yüksek rijitlikli asetal modüller Düşük sürtünme ve boyutsal kararlılık gereken hat Kimyasal uyum, sıcaklık ve üretici kısıtları
“Gıdaya uygun” veya benzeri bir ifade yalnızca genel malzeme adına dayanarak kullanılmamalıdır. Seçilen bant serisinin üretici teknik föyü, uygunluk beyanı, çalışma sıcaklığı ve temizlik kimyasalı proje için ayrıca doğrulanmalıdır.
Uygulama Alanları

Eğimli Bantlı Konveyör Kullanım Alanları

Paketleme

Koli, paket ve torbaların paketleme makineleri ile üst seviye hatlar arasında taşınması.

Depo ve Lojistik

Sipariş kutularının asma kat, tasnif ve sevkiyat hatları arasında aktarılması.

Üretim Hatları

Parça ve ambalajların farklı makine ve proses seviyeleri arasında taşınması.

Gıda ve İçecek

Uygun bant ve temizlenebilir gövdeyle ambalajlı veya uygun ürünlerin seviye transferi.

İlaç ve Kozmetik

Kutu ve paketlerin kontrollü, temizlenebilir hatlarda üst veya alt seviyeye aktarılması.

E-Ticaret

Sipariş kolilerinin katlı depo ve otomatik tasnif sistemlerine beslenmesi.

Metal ve Plastik Parça

Küçük parçaların çıtalı veya cepli bantla proses ekipmanına yükseltilmesi.

Geri Dönüşüm

Uygun kauçuk veya modüler bant seçimiyle ayrıştırılmış malzemenin seviye transferi.

Teknik Rehberler

Eğimli Konveyör Seçimi İçin Teknik Makaleler

Tüm Makaleler
Bant Seçimi Gıda Sektöründe Konveyör Bant Seçimi Ürün teması, temizlik, eğim ve taşıyıcı profil ihtiyacına göre bant seçimi Bakım Rehberi Konveyör Bant Kayması ve Çözüm Yöntemleri Eğim, gerginlik, tambur ayarı ve ürün yüklemesinin bant izlemeye etkisi Malzeme Karşılaştırması Kauçuk ve PVC Bant Arasındaki Farklar Ürün yapısı, eğim, aşınma ve çalışma ortamına göre bant karşılaştırması
Mühendislik Araçları

İlgili Konveyör Hesaplama Araçları

Eğimli konveyörün bant hızı ve yaklaşık bant uzunluğu için kullanılabilecek yardımcı hesaplama araçları.

İlgili Ürünler

Alternatif Dikey Taşıma Sistemleri

Tüm Dikey Sistemler
Sıkça Sorulan Sorular

Eğimli Bantlı Konveyör SSS

Eğimli bantlı konveyör; koli, paket, parça veya dökme olmayan ürünleri yatay bir seviyeden daha yüksek ya da daha düşük bir seviyeye bant üzerinde taşıyan sistemdir. Hat düz eğimli, alt-üst yatay bölümlü veya Z tipi düzenlenebilir.

Uygun açı ürün tabanı, ağırlık merkezi, bant yüzeyi, sürtünme, hız, tutucu çıta ve yan fırfır ihtiyacına göre belirlenir. Yaklaşık 5° ila 50° aralığındaki projeler değerlendirilebilir; yüksek açılarda numune ürünle kayma ve devrilme testi yapılmalıdır.

PVC veya PU kaplamalı tekstil bantlar; kuru ürün, ambalaj ve temizlenebilir uygulamalarda kullanılabilir. Modüler plastik bantlarda PP, PE veya POM gibi üreticiye bağlı reçineler seçilebilir. Bant malzemesi; ürün, sıcaklık, yağ, kimyasal, temizlik ve gıda teması gereksinimine göre doğrulanmalıdır.

Bant yüzeyi ve eğim yeterli değilse enine tutucu çıta, profilli yüzey, yan fırfır, cep veya özel taşıyıcı kullanılabilir. Çıta yüksekliği ve aralığı ürün ölçüsü, yük dağılımı, hat hızı ve giriş-çıkış geçişleriyle birlikte belirlenmelidir.

Düz eğimli konveyör tek bir eğimli taşıma bölümünden oluşur ve giriş-çıkışta ayrı konveyörlerle birleşebilir. Z tipi sistemde yatay giriş, eğimli orta bölüm ve yatay çıkış aynı taşıma hattında birleştirilir. Z tipi yapı, ürün besleme ve boşaltma geometrisini kolaylaştırabilir ancak geçiş bölgeleri özel tasarım ister.

Hız; ürün kararlılığı, eğim, çıta aralığı, besleme düzeni, hedef kapasite, bant çekmesi ve çıkış transferine göre hesaplanır. Tipik projelerde yaklaşık 5 ila 40 m/dak aralığı değerlendirilebilir; kesin değer numune ürün ve çevrim verileriyle doğrulanmalıdır.

Teknik Destek ve Teklif

Eğimli Bantlı Konveyör Projenizi Paylaşın

Ürün ölçüsü ve ağırlığı, taban malzemesi, alt ve üst seviye kotları, kullanılabilir alan, saatlik kapasite, bant tercihi, çıta veya fırfır ihtiyacı ve çalışma ortamını paylaşın. Teknik ekip uygun eğim, bant, geçiş, tahrik ve kontrol yapısını değerlendirsin.
