Modüler bantlı palet konveyörü genel görünüm
Sürekli Plastik Yüzey · Modüler Yapı · Islak Ortam Seçeneği

Modüler Bantlı Palet Konveyörü

Paletler, özel taşıyıcılar ve geniş taban desteği gereken yüklerin birbirine pimlerle bağlı plastik modüllerden oluşan sürekli yüzey üzerinde taşınmasına yönelik; temizlenebilir, onarılabilir ve projeye göre dış ortam seçeneği sunan sistem.

PP / PE / POM malzeme seçenekleri 25,4 / 50,8 mm tipik hatve 5–40 m/dak hız seçeneği PLC / VFD kontrolü
Teknik Özellikler Teklif İste
Modular
bölgesel modül değişimi
Drain
açık yüzey seçeneği
Wash
temizlenebilir tasarım
PLC
hat entegrasyonu
Tüm Palet Konveyörleri Kayışlı Palet Rulolu Palet Çelik Bantlı Palet
Modüler bantlı palet konveyörü genel görünüm

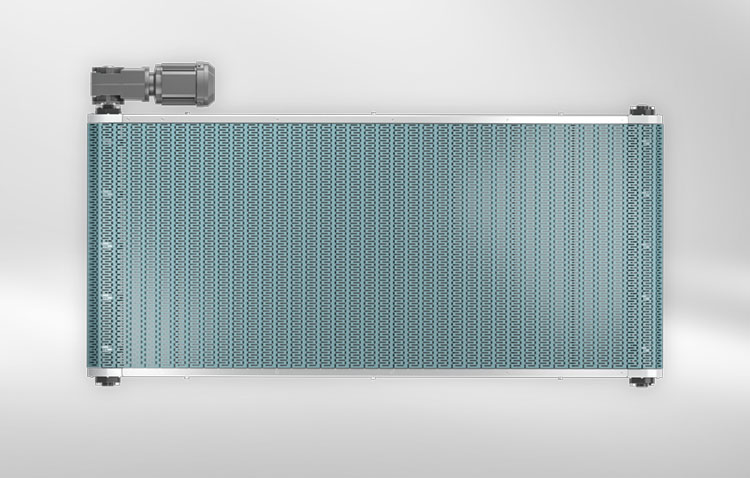

Plastik modüler bantlı palet taşıma konveyörü

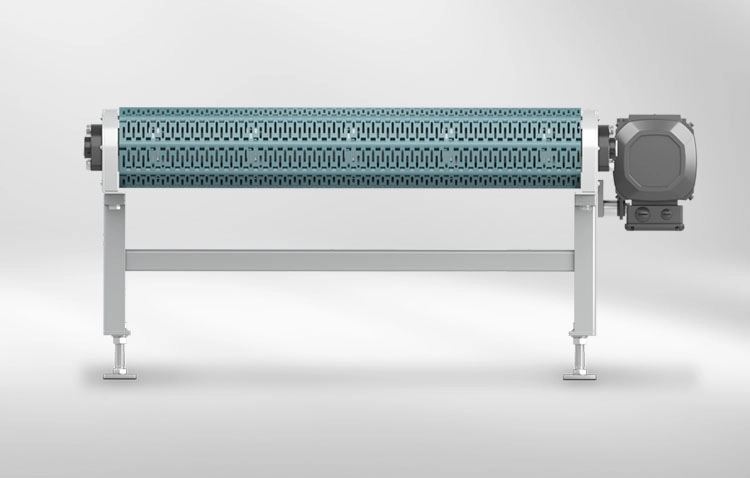

Modüler bantlı palet konveyörü tahrik ve şase yapısı

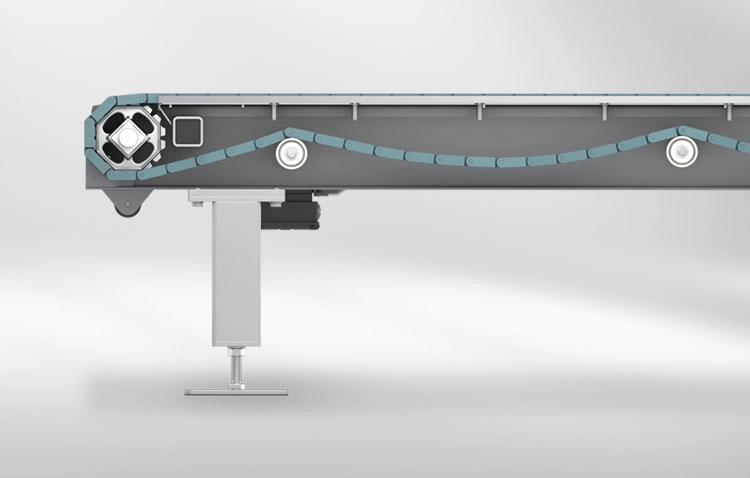

Geniş yüzeyli modüler bant palet konveyörü
Teknik Özellikler

Modüler Bantlı Palet Konveyörü Teknik Değerleri

Taşıma kapasitesi Palet, bant, destek ve tahrik hesabına göre projelendirilir
Bant malzemesi seçenekleri PP / PE / POM veya üretici serisine göre özel reçine
Modül hatvesi seçenekleri 25,4 / 50,8 mm veya bant üreticisi serisine göre
Bant yüzeyi Düz / Açık ızgara / Sürtünmeli / Özel taşıyıcı yüzeyi
Konveyör genişliği Yaklaşık 1000–1400 mm veya projeye özel
Konveyör uzunluğu Yaklaşık 1500–3000 mm veya projeye özel
Transfer hızı Yaklaşık 5–40 m/dak; yük ve tahrike göre
Tahrik sistemi Motor-redüktör / Modüler bant dişlisi / VFD
Bant desteği UHMW-PE kızak / Rulo veya plaka destek / Projeye özel yapı
Şase seçenekleri Boyalı çelik / Galvaniz / AISI 304
Ortam seçenekleri İç ortam / Islak alan / Uygun bileşenlerle dış ortam
Entegrasyonlar Merkezleme / Tartım / Barkod / RFID / Transfer ünitesi
Modül hatvesi tek başına kapasiteyi belirlemez. Bant üreticisinin izin verdiği çekme kuvveti, bant genişliği, taşıma uzunluğu, destek sürtünmesi, dişli ve mil yükleri, palet tabanı, motor torku, hızlanma ve çevrim sıklığı birlikte hesaplanmalıdır.
Teknik Bilgileri Gönder Palet Konveyörleri
Sistem Özellikleri

Modüler Bantlı Palet Konveyörünün Avantajları

Uygun bant serisi ve destek yapısıyla geniş taban desteği, temizlenebilir yüzey ve bölgesel modül değişimi sağlanabilir.

Sürekli ve Geniş Yüzey

Rulo veya zincir aralıklarında kararlı ilerlemeyen palet ve taşıyıcıların tabanını daha geniş alanda destekleyebilir.

Modül Bazlı Onarım

Uygun bakım düzeninde hasarlı plastik modüller bantın tamamı değiştirilmeden bölgesel olarak yenilenebilir.

Drenaj ve Temizlik Seçeneği

Açık ızgara yüzeyi ve uygun paslanmaz şaseyle suyun geçişi, yıkama erişimi ve drenaj kolaylaştırılabilir.

Dış Ortam Seçeneği

UV stabilize bant, paslanmaz pim, uygun yataklama ve korumalı elektrik bileşenleriyle dış ortam projesi hazırlanabilir.

Düşük Eğim Seçeneği

Palet dengesi ve sürtünme koşulları uygunsa sürtünmeli yüzey, kılavuz ve durdurucularla düşük eğimli transfer tasarlanabilir.

Otomasyon Entegrasyonu

PLC, VFD, sensör, barkod, RFID, tartım ve transfer modülleriyle üretim veya depo hattına entegre edilebilir.

Çalışma Prensibi

Modüler Bantlı Palet Konveyörü Nasıl Çalışır?

1
Palet Kabulü

Palet veya özel taşıyıcı modüler bant yüzeyine alınır; taban teması, konum ve yük dengesi sensör veya kılavuzlarla doğrulanır.

2
Pozitif Tahrik

Motor-redüktör, mil üzerindeki modüler bant dişlilerini döndürür; dişliler bant modüllerini kaymadan kontrollü biçimde ilerletir.

3
Kontrollü Transfer

VFD ve PLC, bant hızını ve duruş noktalarını yönetir. Merkezleme, tartım veya barkod istasyonlarında palet durdurulabilir.

4
Çıkış Aktarımı

Palet sonraki modüler, kayışlı, rulolu, zincirli, döner veya kaldırmalı transfer sistemine kontrollü biçimde aktarılır.

Sistem Karşılaştırması

Modüler Bantlı, Kayışlı, Rulolu ve Çelik Bantlı Sistemler

Sistem Taşıma yüzeyi Öne çıkan kullanım Temel tasarım konusu
Modüler bantlı Geniş plastik modüler yüzey Islak alan, drenaj, özel palet tabanı Bant çekmesi, destek sürtünmesi ve malzeme uygunluğu
Kayışlı Paralel triger kayışlar Düşük darbe ve hassas istasyonlama Kayış gerginliği, palet kızak yönü ve kayma
Rulolu Motorlu veya avare rulolar Standart ve düz kızaklı palet transferi Rulo aralığı, kızak yönü ve yük dağılımı
Çelik bantlı Sürekli metal yüzey Sıcak, keskin veya aşındırıcı ağır yük Metal bant, tahrik, termal genleşme ve şase hesabı
Zincirli İki veya daha fazla zincir kolu Ağır hizmet ve kısa transfer Zincir çekmesi, yağlama, kızak yönü ve koruyucu
Ürün Konfigürasyonları

Modüler Bantlı Palet Konveyörü Seçenekleri

Düz Yüzeyli Bant

Geniş temas alanı ve kararlı taban desteği gereken palet ve özel taşıyıcılarda kapalı yüzeyli modüler bant kullanılır.

Sürekli taşıma yüzeyi

Açık Izgara Bant

Yıkama, drenaj, hava geçişi veya sıvı tahliyesi gereken uygulamalarda uygun açıklık oranına sahip bant seçilir.

Drenaj ve hava geçişi

Sürtünmeli Yüzey

Düşük eğim veya kayma riski bulunan paletlerde uygun kauçuk insert ya da sürtünmeli üst yüzey değerlendirilebilir.

Eğim ve kayma kontrolü

Paslanmaz Gövdeli Tip

Islak, korozif veya düzenli temizlenen alanlarda AISI 304 şase, paslanmaz mil ve uygun rulman koruması uygulanabilir.

Temizlenebilir ve korozyona dayanıklı

Tartım Entegrasyonlu Tip

Yük hücreleri, mekanik durdurucu ve merkezleme sistemiyle palet ağırlığı ölçülüp PLC veya üst sisteme aktarılabilir.

Tartım ve izlenebilirlik

Kaldırmalı Transfer Bağlantısı

Kayışlı, rulolu veya zincirli hatta 90° aktarım için kısa stroklu kaldırma ve çapraz transfer modülü eklenebilir.

Çapraz hat transferi
Mühendislik Kriterleri

Modüler Bantlı Palet Konveyörü Seçim Kriterleri

Palet ve Yük Verileri

  • Palet eni, boyu ve alt yüzey geometrisi
  • Minimum ve maksimum yük ağırlığı
  • Yük yüksekliği ve ağırlık merkezi
  • Palet deformasyonu ve yüzey basıncı

Bant ve Tahrik Hesabı

  • Bant serisi, genişliği ve izin verilen çekme kuvveti
  • Dişli sayısı, mil çapı ve yatak yükleri
  • Destek sürtünmesi, motor torku ve hız
  • Bant gevşekliği, geri dönüş yolu ve termal uzama

Ortam ve Malzeme

  • Sıcaklık, su, kimyasal ve UV koşulları
  • PP, PE, POM ve pim malzemesi seçimi
  • Şase, rulman ve elektrik koruma sınıfı
  • Temizlik, drenaj ve kuruma erişimi

Kontrol ve Güvenlik

  • VFD, PLC ve sensör yerleşimi
  • Merkezleme, durdurucu ve transfer çevrimi
  • Koruyucu, acil stop ve emniyet sensörü
  • Bakım erişimi ve enerji izolasyonu
Uygulama Alanları

Modüler Bantlı Palet Konveyörü Kullanım Alanları

Oluklu Mukavva

Paletli levha, paket ve taşıyıcıların geniş yüzeyde kontrollü transferi.

Gıda ve İçecek

Belgeli bant ve hijyenik tasarım bileşenleriyle paletli ürün taşıma.

Depo ve Lojistik

Plastik palet, özel taşıyıcı ve düzensiz tabanlı yüklerin transferi.

Dış Depolama

UV, yağmur ve sıcaklık koşulları doğrulanmış bileşenlerle dış ortam uygulaması.

Tarım ve İşleme

Kasa, palet ve yıkanabilir taşıyıcıların nemli proses alanlarında aktarılması.

Yapı Malzemeleri

Uygun yüzey basıncıyla paletli veya özel taşıyıcılı ürünlerin taşınması.

Kimya ve Temizlik

Kimyasal dayanımı doğrulanmış bant ve korozyona uygun şaseyle proses transferi.

Perakende Dağıtım

Plastik palet ve özel taşıyıcıların barkod, RFID ve sevkiyat hatlarında akışı.

İlgili Ürünler

Palet Taşıma ve Transfer Sistemleri

Tüm Palet Konveyörleri
Sıkça Sorulan Sorular

Modüler Bantlı Palet Konveyörü SSS

Modüler bantlı palet konveyörü, birbirine pimlerle bağlanan plastik modüllerden oluşan geniş ve sürekli taşıma yüzeyine sahip sistemdir. Palet veya özel taşıyıcının tabanı modüler yüzeyde yeterli temas sağladığında rulolu ve açık zincirli sistemlere alternatif olabilir.

Kapasite yalnızca 25,4 veya 50,8 mm modül hatvesine göre belirlenemez. Bant serisi, modül genişliği, izin verilen çekme kuvveti, bant desteği, tahrik mili, dişli sayısı, motor torku, şase açıklıkları, palet tabanı ve çevrim sıklığı birlikte hesaplanmalıdır.

Dış ortam kullanımı için seçilen plastik reçinenin UV stabilizasyonu, sıcaklık aralığı ve kimyasal dayanımı bant üreticisi verileriyle doğrulanmalıdır. Pim, mil, rulman, şase, motor ve sensörlerin de yağmur, güneş, donma ve korozyon koşullarına uygun seçilmesi gerekir.

Düşük eğimli taşıma; palet tabanı, yükün ağırlık merkezi, bant yüzeyi, sürtünme katsayısı ve durdurma senaryosu uygunsa uygulanabilir. Sürtünmeli yüzey, kılavuz veya mekanik tutucu gerekebilir. Eğim açısı numune testi ve risk değerlendirmesiyle doğrulanmalıdır.

Gıda teması söz konusuysa seçilen bant modülü ve pim malzemesinin ilgili üretici uygunluk belgeleri bulunmalıdır. Bant malzemesi tek başına yeterli değildir; şase, drenaj, bağlantılar, temizlik erişimi ve proses riskleri de hijyenik tasarım kapsamında değerlendirilmelidir.

Bant modülleri ve pimler, tahrik dişlileri, mil ve rulmanlar, aşınma kızakları, bant hizası, gevşeklik, motor-redüktör, sensörler ve koruyucular düzenli kontrol edilmelidir. Hasarlı modül bölgesel olarak değiştirilebilir; ancak bakım aralığı yük, vardiya, sıcaklık, temizlik ve çevrim sıklığına göre hazırlanmalıdır.

Teknik Destek ve Teklif

Modüler Bantlı Palet Konveyörü Projenizi Paylaşın

Palet veya taşıyıcı ölçüsü, yük ağırlığı, hat uzunluğu, hız, ortam sıcaklığı, su ve kimyasal şartları, temizlik yöntemi ve otomasyon ihtiyacını paylaşın. Teknik ekip uygun bant serisi, destek, tahrik ve şase yapısını değerlendirsin.
