Avemak hat tipi metal dedektör konveyörü
Fe · Non-Fe · Paslanmaz Çelik Tespiti

Metal Dedektör Konveyörü

Paketlenmiş ürünlerde metal kontaminasyonunu hat üzerinde tespit eden, hava üfleme, bant açma veya süpürme seçenekleriyle uygunsuz ürünü otomatik olarak ayıran kalite kontrol konveyörü.

~100 ms tanımlama 200–400 mm bant 150–300 mm paket yüksekliği PLC entegrasyonu
Teknik Özellikler Teklif İste
3
metal grubu
3
reddetme seçeneği
100
ms yaklaşık süre
2×
kombine kontrol
Hat tipi metal dedektör konveyörü

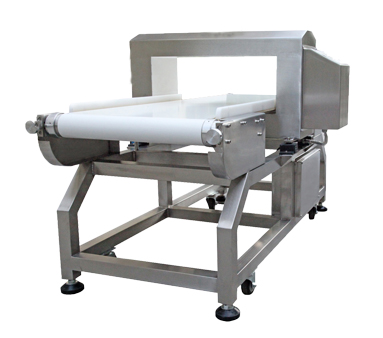

Metal dedektör konveyörü yan görünüm

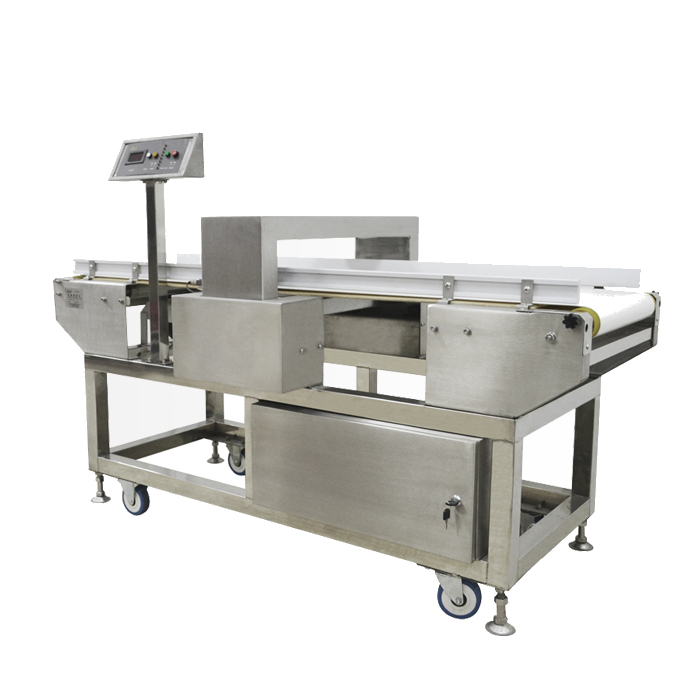

Metal dedektör kontrol ve reddetme sistemi

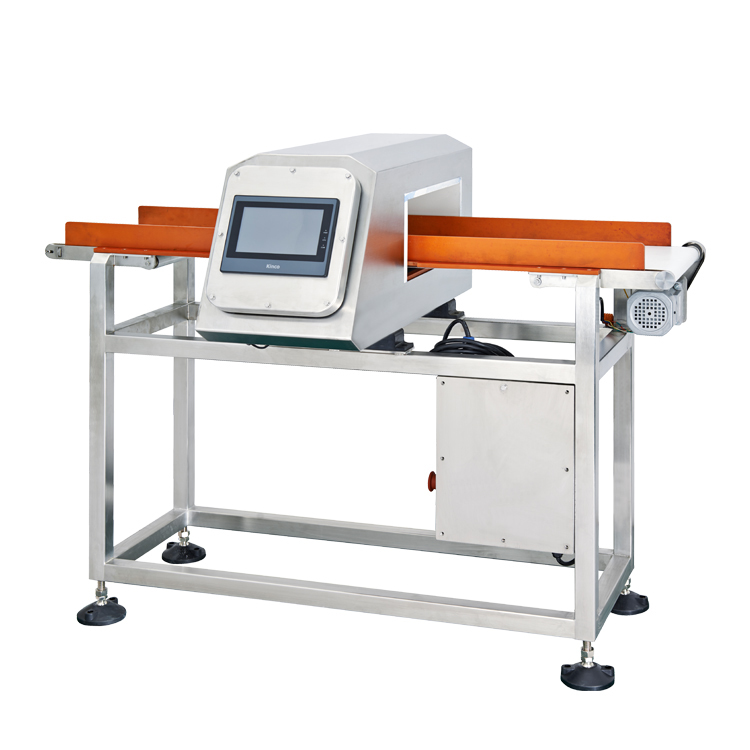

Paketleme hattı metal dedektör uygulaması

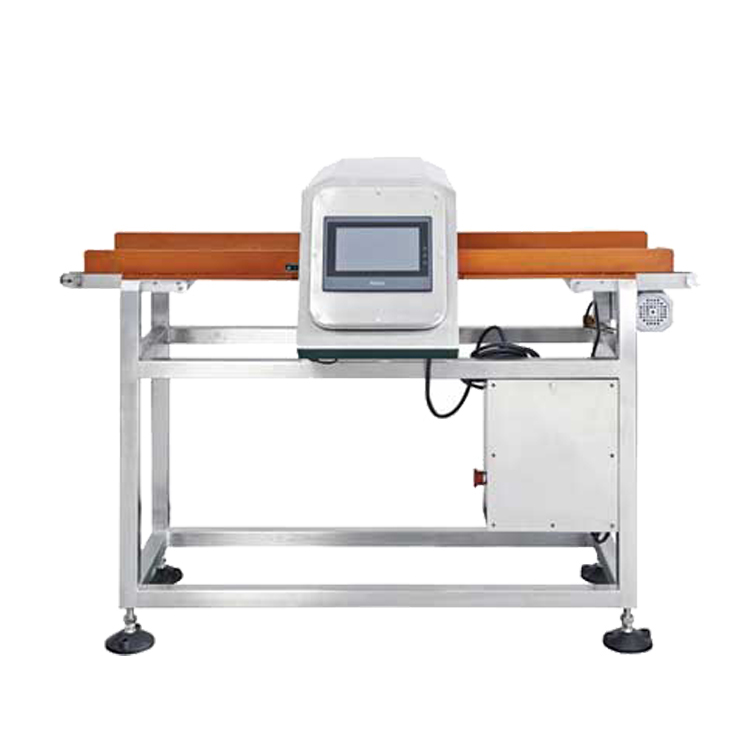

Paslanmaz gövdeli metal dedektör konveyörü
Kombine checkweigher ve metal dedektör

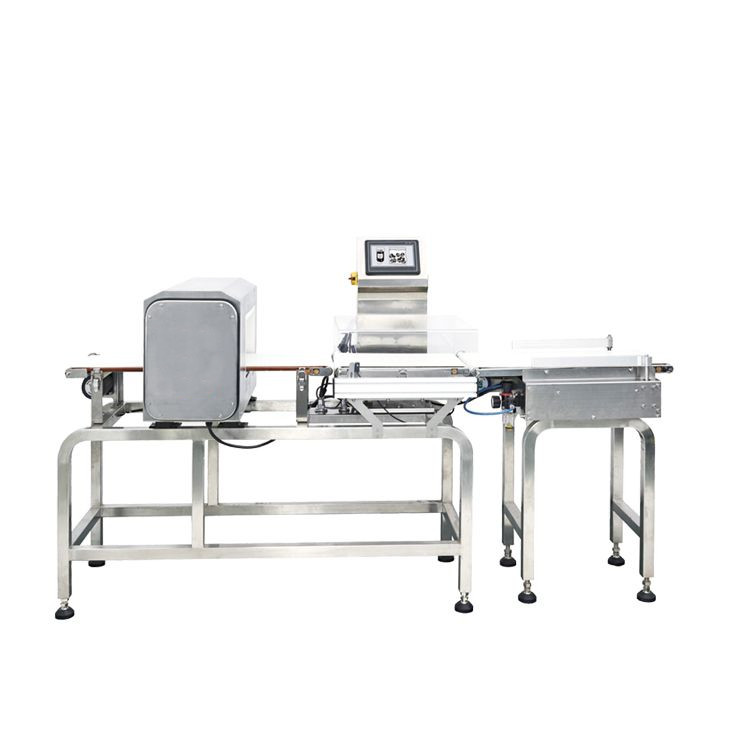

Checkweigher metal dedektör kombine sistem
Tipik tespit hassasiyeti
Fe ≥ Ø1,0
Non-Fe ≥ Ø1,5
SS ≥ Ø2,0

Tipik değerlerdir. Gerçek hassasiyet ürün etkisine, açıklık ölçüsüne, ortam koşullarına ve kalibrasyona göre değişir.

Teknik Özellikler

Metal Dedektör Konveyörü Teknik Değerleri

Bant genişliği 200 / 300 / 400 mm
Maksimum paket yüksekliği 150–300 mm
Tanımlama süresi Yaklaşık 100 ms
Hız kontrolü Uygulamaya göre ayarlanabilir
Tespit kapsamı Fe / Non-Fe / Paslanmaz çelik
Reddetme yöntemi Hava üfleme / Bant açma / Süpürme
Kontrol sistemi Dijital gösterge ve kumanda panosu
Haberleşme PLC ve üst sistem entegrasyonu
Ürün reçeteleri Ön tanımlı ürün profilleri
Kombine seçenek Checkweigher + Metal Dedektör
Ürün ölçüsü ve dedektör açıklık yüksekliği sistem seçimindeki temel parametrelerdir. Kurulum sonrasında ürün bazlı kalibrasyon ve doğrulama testleri yapılmalıdır.
HACCP BRC IFS FSSC 22000 CE
Tespit Teknolojisi

Tespit Edilebilen Metal Türleri

Metal türlerinin manyetik ve iletkenlik özellikleri farklıdır. Bu nedenle gerçek tespit hassasiyeti metal türüne ve ürüne göre değişir.

Ferröz Metaller

Demir, çelik, tel, civata ve zımba teli gibi hem manyetik hem iletken malzemeler en kolay tespit edilen metal grubudur.

Tipik: ≥ Ø1,0 mm

Ferröz Olmayan Metaller

Alüminyum, bakır ve pirinç gibi iletken ancak manyetik olmayan malzemeler ürün etkisine bağlı olarak tespit edilir.

Tipik: ≥ Ø1,5 mm

Paslanmaz Çelik

AISI 304 ve AISI 316 gibi paslanmaz çelikler daha düşük manyetik ve iletken özellikleri nedeniyle hassas kalibrasyon gerektirir.

Tipik: ≥ Ø2,0 mm
Çalışma Prensibi

Metal Dedektör Konveyörü Nasıl Çalışır?

1
Ürün Beslemesi

Paketlenmiş ürünler sabit veya ayarlanabilir hızlı konveyör bandına kontrollü aralıklarla beslenir.

2
Dedektör Geçişi

Ürün dedektör kafasının açıklığından geçerken elektromanyetik alan sürekli olarak izlenir.

3
Sinyal Analizi

Metal parçanın oluşturduğu alan bozulması yaklaşık 100 ms içinde analiz edilerek ürün profiliyle karşılaştırılır.

4
Otomatik Ayırma

Uygunsuz ürün seçilen reddetme sistemiyle hattan ayrılır ve olay kayıt sistemine aktarılır.

Ayrım Yöntemleri

Metal Kontaminasyon Reddetme Sistemleri

Ürün ağırlığı, ambalaj yapısı, hat hızı ve ayrım güvenliği ihtiyacına göre uygun reddetme mekanizması seçilir.

Hava Üfleme

Hafif paketleri basınçlı hava ile hızla bant dışına iter. Yüksek hızlı hatlarda kısa tepki süresi sağlar.

Bant Açılarak Ayrım

Bant mekanizması açılarak uygunsuz ürünün alt toplama bölmesine düşmesi sağlanır. Genel amaçlı paketler için uygundur.

Mekanik Süpürme

İtici veya süpürücü kol ağır ve sert ambalajlı ürünü bantın yanındaki reddetme bölmesine yönlendirir.

Teknoloji ve İzlenebilirlik

Hassas Tanımlama ve Hat Entegrasyonu

Tespit

Ürün Bazlı Kalibrasyon

Her ürünün nemi, tuz oranı, sıcaklığı ve ambalaj yapısı farklı bir ürün etkisi oluşturabilir. Ürün reçeteleri bu etkiye göre kaydedilir.

Entegrasyon

PLC ve Üst Sistem Bağlantısı

Hat durdurma, reddetme doğrulaması, alarm, üretim sayacı ve kalite kayıtları kontrol sistemiyle paylaşılabilir.

Kullanım

Yetkilendirilmiş Profiller

Operatör, kalite ve yönetici seviyeleriyle ürün seçimi ve parametre değişiklikleri kontrollü biçimde yönetilebilir.

Kayıt

Denetim İzi

Reddetme olayları, test sonuçları ve operatör işlemleri raporlama sisteminde tarih ve saat bilgisiyle saklanabilir.

Metal dedektör 1 mm ferröz metal hassasiyet örneği
Kombine checkweigher ve metal dedektör sistemi
Kombine Kalite Kontrol

Tek Makinede Metal Dedektör ve Checkweigher

Gramaj kontrolü ve metal kontaminasyon denetimi tek hat üzerinde gerçekleştirilir. Kompakt yerleşim, tek kontrol noktası ve ortak veri kaydıyla paketleme hattında alan ve entegrasyon avantajı sağlar.

Ayrı Hata Bölmeleri

Metal kontaminasyonu ve gramaj hatası farklı reddetme bölmelerine yönlendirilir.

Ortak Raporlama

İki kontrol sisteminin sonuçları tek kalite raporunda birleştirilebilir.

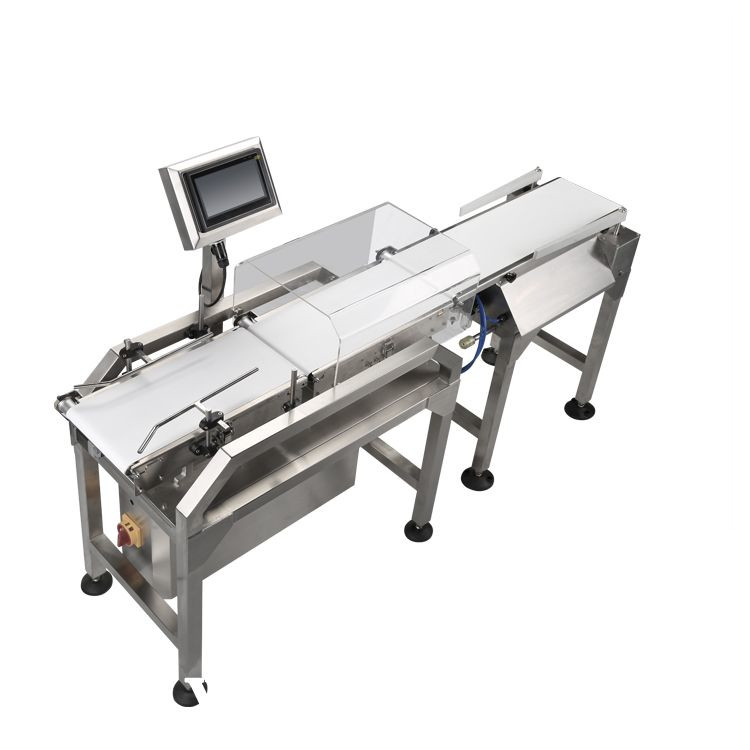

Checkweigher Konveyörü
Uygulama Alanları

Metal Dedektör Konveyörünün Kullanıldığı Sektörler

Et ve Kanatlı

Paketlenmiş et ürünlerinde metal kontaminasyon kontrolü.

Süt Ürünleri

Peynir, yoğurt ve diğer paketli ürünlerde hat sonu denetim.

Tahıl ve Çerez

Paketli tahıl, kuruyemiş ve atıştırmalık ürünlerin kontrolü.

Şekerleme

Ambalajlı şekerleme ve unlu mamullerde kontaminasyon tespiti.

İlaç

Kutu, blister ve şişe paketlerinde metal parça kontrolü.

Kozmetik

Tüp, şişe ve kutu ambalajlı ürünlerde kalite kontrol.

Tekstil

Hazır giyim ürünlerinde kırık iğne ve metal aksesuar tespiti.

Lojistik

Kasa ve paket bazlı toplu metal tarama uygulamaları.

İlgili Ürünler

Kalite Kontrol ve Taşıma Sistemleri

Tüm Bantlı Konveyörler
Teknik Rehberler

Metal Dedektör Hatları İçin İlgili Makaleler

Tüm Makaleler
Gıda Güvenliği Gıda Sektöründe Konveyör Bant Seçimi Gıda teması, temizlenebilirlik ve proses koşullarına göre doğru bant seçimi Bakım Rehberi Konveyör Bant Kayması ve Çözüm Yöntemleri Dedektör geçiş merkezini ve ürün akışını etkileyen bant hizalama sorunları Bant Karşılaştırması Kauçuk ve PVC Bant Arasındaki Farklar Ambalaj, ürün ağırlığı ve çalışma ortamına göre bant malzemesi karşılaştırması
Mühendislik Araçları

İlgili Konveyör Hesaplama Araçları

Ürün aralığı, dedektör geçiş süresi ve reddetme mesafesi değerlendirmelerinde bant hızının doğru belirlenmesi önemlidir.

Sıkça Sorulan Sorular

Metal Dedektör Konveyörü SSS

Ürün dedektör kafasından geçerken elektromanyetik alanda oluşan değişim analiz edilir. Metal kontaminasyonu algılandığında sistem uygunsuz ürünü seçilen reddetme mekanizmasıyla hattan ayırır.

Ferröz metaller, alüminyum ve bakır gibi ferröz olmayan metaller ile paslanmaz çelik tespit edilebilir. Hassasiyet ürün etkisi ve dedektör açıklığına göre değişir.

Hafif ürünlerde hava üfleme, genel paketlerde bant açma ve ağır ambalajlarda mekanik süpürme sistemi kullanılabilir.

Uygun test prosedürü, kalibrasyon, otomatik reddetme doğrulaması ve kayıt sistemiyle HACCP tabanlı kalite güvence süreçlerine entegre edilebilir.

Evet. Metal tespiti ve gramaj kontrolü tek hat üzerinde yapılabilir. Metal kontaminasyonu ve gramaj hatası ayrı reddetme bölmelerine yönlendirilebilir.

Ürünün en, boy ve yüksekliğine uygun mümkün olan en küçük dedektör açıklığı seçilir. Gereğinden büyük açıklık tespit hassasiyetini azaltabilir.

Projenizi Paylaşın

Metal Dedektör Konveyörü Teklifi

Ürün ölçüsü, ambalaj türü, hat hızı, metal hassasiyeti ve reddetme yöntemi bilgilerini paylaşın. Teknik ekibimiz uygun sistem konfigürasyonunu hazırlasın.

Teklif İste Checkweigher
