Yatay giriş ve çıkış bölümlü Z konveyör sistemi
Yatay Giriş · Eğimli Taşıma · Yatay Çıkış

Z Konveyör

Koli, paket ve uygun küçük veya dökme ürünleri aynı bant hattı üzerindeki yatay giriş, eğimli orta bölüm ve yatay çıkışla farklı proses seviyeleri arasında taşıyan; çıta, yan fırfır ve modüler bant seçenekli konveyör sistemi.

5°–50° tipik eğim aralığı 300–800 mm tipik bant genişliği PVC / PU / Modüler bant VFD / PLC kontrolü
Teknik Özellikler Teklif İste
Z-Type
üç bölümlü bant hattı
Cleat
ürün tutucu çıta
Sidewall
yan fırfır seçeneği
VFD
ayarlanabilir hat hızı
Tüm Dikey Taşıma Sistemleri Z Elevatör Eğimli Konveyör Bantlı Konveyörler
Yatay giriş ve çıkış bölümlü Z konveyör sistemi
Z konveyör çalışma yapısı ve eğimli taşıma bölümü

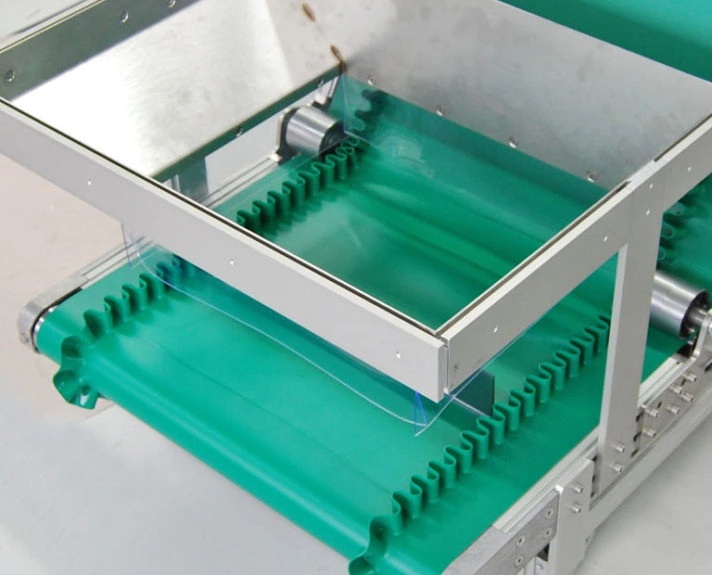

Çıtalı ve yan fırfırlı Z konveyör bandı

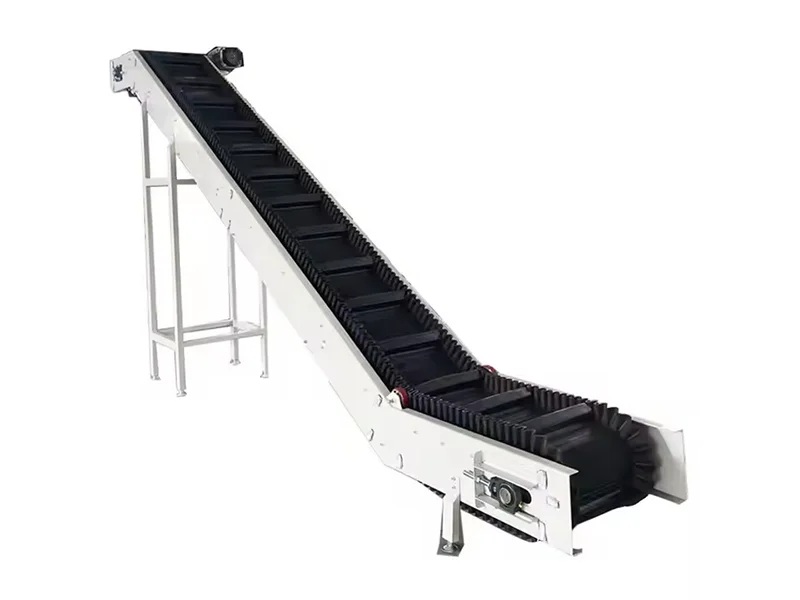

Z konveyör gövde ve tahrik imalatı

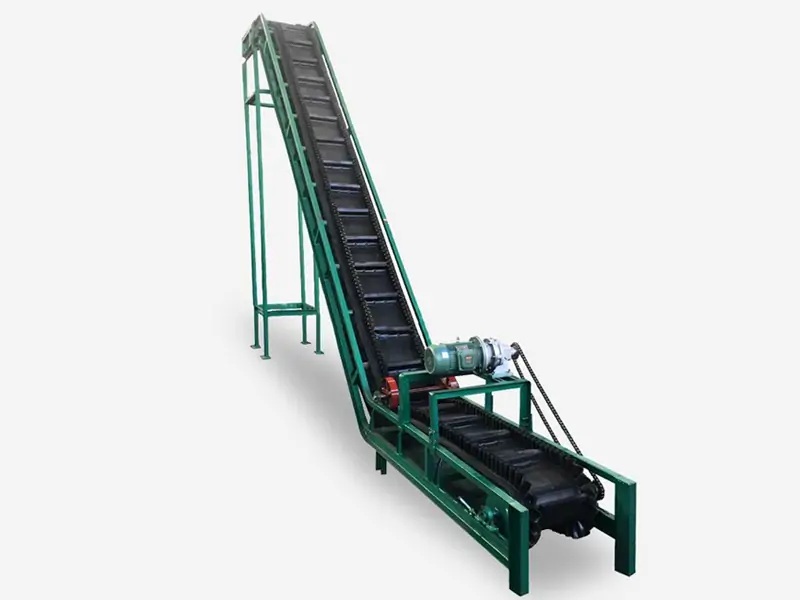

Endüstriyel Z konveyör üretimi ve hat entegrasyonu
Uygulama Videosu

Z Konveyör ile Ürün Taşıma Uygulaması

Teknik Özellikler

Z Konveyör Teknik Değerleri

Konveyör düzeni Yatay giriş / Eğimli orta bölüm / Yatay çıkış
Uygun ürünler Koli / Paket / Kasa / Uygun küçük veya dökme ürün
Tipik eğim aralığı Yaklaşık 5°–50°; ürün ve bant testine göre
Tipik bant genişliği Yaklaşık 300–800 mm veya ürüne özel
Tipik hız aralığı Yaklaşık 5–40 m/dak; ürün, eğim ve çevrime göre
Bant seçenekleri PVC / PU / Kauçuk / Modüler plastik bant
Ürün tutma seçenekleri Enine çıta / Yan fırfır / Cep / Profilli yüzey
Tahrik sistemi Motor-redüktör / Tahrik tamburu veya dişli / VFD
Gövde seçenekleri Boyalı çelik / Galvaniz / AISI 304 veya projeye özel
Yan kılavuz Sabit veya ayarlı profil / Sac / Rulo kılavuz
Kontrol seçenekleri VFD / PLC / Ürün sensörü / Encoder / Hat senkronizasyonu
Entegrasyonlar Paketleme / Dolum / Tartım / Metal dedektör / Konveyör hattı
Z konveyör kapasitesi sabit bir ton/saat veya kilogram/metre değeriyle tanımlanamaz. Ürün ölçüsü ve ağırlığı, bant genişliği, eğim, hız, çıta aralığı, ürünler arasındaki mesafe, bant çekmesi, giriş beslemesi ve çıkış hattının kapasitesi birlikte hesaplanmalıdır.
Ürün ve Seviye Bilgilerini Gönder Dikey Taşıma Sistemleri
Mühendislik Ön Hesabı

Z Konveyör Saatlik Taşıma Kapasitesi

Eğim açısı, tahrik tamburu devri, bant genişliği ve taşınacak dökme malzemeyi seçin. Hesap, 50 mm yüksekliğinde ve 400 mm aralıklı separatörlerin önünde oluşan üçgensel ürün cebini kullanır.

1. Konveyör Verileri

Eğim, devir, genişlik ve malzemeyi seçin

Plastik granül · 550 kg/m³
derece
Hesaplama aralığı 5–50 derecedir. 50 derecenin üzerindeki değerler kabul edilmez.
Tambur devri yalnızca 30–100 dev/dak arasında seçilebilir.
Bant genişliği 300–600 mm arasında seçilebilir.
Seçim, yaklaşık yığın yoğunluğunu ve malzeme doluluk katsayısını belirler.
2. Hesap Sonucu

Yaklaşık saatlik kapasite

755 kg/saat

Üçgensel separatör cebi ve malzeme doluluk katsayısı üzerinden hesaplanan teorik ön boyutlandırma sonucudur.

Yaklaşık kapasite 0,76 ton/saat
Hesaplanan bant hızı 15,08 m/dak
Dakikadaki separatör geçişi 37,7 adet/dak
Separatör başına ürün hacmi 0,89 litre
Tambur çapı 160 mm
Separatör yüksekliği 50 mm
Separatör aralığı 400 mm
Üçgen taban uzunluğu 71,4 mm
Malzeme yoğunluğu 550 kg/m³
Doluluk katsayısı %68
Geometrik hesap: Separatör yüksekliği 50 mm ve separatör aralığı 400 mm'dir. Malzemenin serbest yüzeyi yatay kabul edilir. Eğimli bant üzerinde separatörün önünde oluşan üçgenin bant yönündeki tabanı 50 mm ÷ tan(eğim) formülüyle bulunur ve en fazla 400 mm alınır. Separatör başına hacim; üçgen alanı × bant genişliği olarak hesaplanır. Kapasite, bu hacmin dakikada geçen separatör sayısı, yığın yoğunluğu ve malzeme doluluk katsayısıyla çarpılmasıyla bulunur.
Doğru Ürün Ayrımı

Z Konveyör ile Z Elevatör Arasındaki Fark

Her iki ürünün dış görünümü Z harfine benzeyebilir; ancak ürünün taşındığı yüzey ve uygun malzeme türleri farklıdır.

Sistem Taşıma biçimi Uygun ürün Temel tasarım konusu
Z konveyör Ürün bant üzerinde sürekli ilerler Koli, paket, kasa ve uygun küçük veya dökme ürün Eğim, bant yüzeyi, çıta, fırfır ve geçiş geometrisi
Z elevatör Ürün bağımsız kovalar içinde taşınır Granül, tohum, kuruyemiş, pelet ve küçük parçalar Kova hacmi, dolum oranı, hız ve boşaltma davranışı
Eğimli konveyör Ürün düz eğimli veya sınırlı yatay geçişli bantta ilerler Koli, paket ve kararlı tabanlı ürün Eğim, yatay alan ve giriş-çıkış transferleri
Dikey konveyör Platform sabit duraklar arasında hareket eder Koli, kasa, palet ve ağır yük Platform, kolon, kapılar ve çevrim süresi
Çalışma Prensibi

Z Konveyör Nasıl Çalışır?

1
Yatay Besleme

Ürün alt yatay bölümde banda alınır; besleme hızı, ürün aralığı, çıta konumu ve taşma kontrolü sonraki eğimli bölüme göre ayarlanır.

2
Alt Geçiş

Bant yatay bölümden eğime geçerken ürün tabanı, uzunluğu, ağırlık merkezi ve çıta konumu sıkışma veya devrilmeye karşı değerlendirilir.

3
Eğimli Taşıma

Bant yüzeyi, enine çıta ve yan fırfır ürünü eğim boyunca taşır; hız ve ürün aralığı kayma ve yığılma riskine göre kontrol edilir.

4
Üst Çıkış

Ürün üst yatay bölümde dengelenir ve sonraki konveyör, paketleme makinesi veya prosese hız koordinasyonuyla aktarılır.

Sistem Seçenekleri

Z Konveyör Çeşitleri

Düz Bantlı Z Konveyör

Kararlı tabanlı koli ve paketlerde yeterli yüzey sürtünmesi sağlandığında çıtasız veya profilli bant kullanılabilir.

Düşük eğim ve düz tabanlı ürün

Çıtalı Z Konveyör

Enine çıtalar ürünün eğim boyunca geriye hareketini sınırlar; çıta yüksekliği ve aralığı ürüne göre seçilir.

Yüksek eğim ve düzenli ürün aralığı

Yan Fırfırlı Z Konveyör

Esnek yan fırfırlar küçük parçaların veya uygun dökme ürünlerin bant kenarından çıkmasını sınırlandırır.

Küçük parça ve kontrollü dökme ürün

Modüler Bantlı Z Konveyör

Plastik modüller, ürün tutucu profiller ve drenaj seçenekleriyle nemli veya düzenli temizlenen alanlara uyarlanabilir.

Modüler bakım ve profil seçenekleri

Paslanmaz Gövdeli Tip

Nemli, korozif veya düzenli temizlenen alanlarda gövde ve temas bileşenleri uygun paslanmaz malzemeden seçilebilir.

Ortam ve temizlik yöntemine göre

Hat Senkronizasyonlu Tip

Ürün sensörleri, VFD ve PLC ile besleme, Z konveyör ve çıkış hattı aynı çevrim mantığında koordine edilebilir.

Paketleme ve otomasyon hatları
Ürün Kararlılığı

Eğim, Çıta ve Yan Fırfır Seçimi

Koli ve Paketler

  • Taban rijitliği ve sürtünme davranışı
  • Ürün yüksekliği ve ağırlık merkezi
  • Çıta yüksekliği ve ürün aralığı
  • Üst geçişte devrilme kontrolü

Küçük Parçalar

  • Parça ölçüsü ve bant açıklıkları
  • Çıta ile geçiş noktası arasındaki boşluk
  • Yan fırfır veya yüksek kılavuz
  • Alt dönüşte ürün birikmesi

Dökme Ürünler

  • Akışkanlık, yığın yoğunluğu ve tane boyutu
  • Çıta ceplerinin dolum oranı
  • Toz kaçışı ve kenardan dökülme
  • Üst boşaltma ve ürün kalıntısı

Numune Ürün Testi

  • Minimum ve maksimum ürün ölçüleri
  • Gerçek ambalaj ve taban malzemesi
  • Hedef eğim, hız ve besleme düzeni
  • Kayma, devrilme, sıkışma ve hasar kontrolü
Geçiş Geometrisi

Z Konveyör Alt ve Üst Geçiş Tasarımı

Alt Geçiş

Yatay Bölümden Eğime Geçiş

Ürün uzunluğu, taban rijitliği ve çıta konumu; ürünün geçiş bölgesinde takılmaması veya iki çıta arasında sıkışmaması için değerlendirilir.

  • Geçiş tamburu veya mafsal geometrisi
  • Çıta ile ürün tabanı teması
  • Besleme hattı hız koordinasyonu
Üst Geçiş

Eğimden Yatay Çıkışa Geçiş

Ürün üst yatay bölüme geçerken ağırlık merkezi, bant hızı ve çıta hareketi ani devrilme veya çarpışma oluşturmayacak şekilde düzenlenir.

  • Ürün yüksekliği ve ağırlık merkezi
  • Çıkış konveyörü seviye ve hızı
  • Son kılavuz ve ürün aralığı
Bant Gerilimi

Çekme ve Gergi Hesabı

Eğimin, ürünün ve bant üzerindeki çıta-fırfırların kütlesi toplam bant çekmesini artırır; tahrik ve gergi buna göre seçilir.

  • Toplam hareket direnci
  • Tambur kaplaması ve sarım açısı
  • Bant uzaması ve gergi mesafesi
Geri Hareket

Enerji Kesilmesi Senaryosu

Eğimli bant üzerindeki ürün ve bant ağırlığı geri hareket oluşturabiliyorsa fren veya geri kaçma önlemi değerlendirilmelidir.

  • Motor-redüktör fren seçeneği
  • Geri kaçma kilidi veya mekanik durdurucu
  • Kontrollü yeniden başlatma sırası
Bant ve Malzeme Seçimi

Z Konveyör Bant Seçenekleri

Bant tipi Yapı Öne çıkan kullanım Doğrulanması gerekenler
PVC kaplamalı bant Tekstil karkas ve PVC kaplama Koli, paket ve genel endüstriyel ürün Yağ, sıcaklık, profil ve yüzey sürtünmesi
PU kaplamalı bant Tekstil karkas ve poliüretan kaplama Temizlenebilir veya ürün temaslı uygulama Uygunluk belgesi, kimyasal ve hidroliz davranışı
Kauçuk bant Tekstil karkas ve kauçuk kaplama Aşındırıcı veya yüksek tutunma isteyen ürün Kalınlık, tambur çapı, sıcaklık ve aşınma
Modüler plastik bant PP, PE veya POM reçineli plastik modüller Nemli alan, profil ve modüler bakım Bant çekmesi, sıcaklık, kimyasal ve destek sürtünmesi
Çıta ve yan fırfır Bant yüzeyine kaynaklı veya modüler profil Küçük parça ve uygun dökme ürün Geçiş bükülmesi, ürün sıkışması ve temizlenebilirlik
Gıda veya ürün temasına uygunluk yalnızca “PU bant” ya da “paslanmaz gövde” ifadesiyle belirlenemez. Seçilen bant, çıta, fırfır, bağlantı elemanı ve temizleme kimyasalı için üretici teknik belgeleri proje bazında doğrulanmalıdır.
Güvenlik Tasarımı

Z Konveyörde Risk Kontrolü

Tahrik ve Tamburlar

  • Tahrik ve dönüş tamburlarında koruyucu
  • Bant ile tambur arasındaki sıkışma noktaları
  • Acil stop ve kontrollü duruş
  • Bakım sırasında enerji izolasyonu

Geçiş Bölgeleri

  • Alt ve üst geçişte ürün sıkışması
  • Çıta ile şase arasındaki kesilme noktaları
  • Yan fırfır ve kılavuz açıklıkları
  • Bakım kapağı ve erişim kontrolü

Ürün Düşmesi ve Taşma

  • Yan kılavuz ve fırfır yüksekliği
  • Ürün taşma ve yığılma sensörleri
  • Alt seviyelerde düşen ürün riskine karşı koruma
  • Çıkış hattı doluluk kontrolü

Kontrol Senaryoları

  • Giriş veya çıkış tıkandığında duruş
  • Enerji kesilmesi ve geri hareket kontrolü
  • VFD veya sensör arızası senaryosu
  • Manuel bakım ve temizleme modu
Uygulanacak mevzuat ve standartlar; taşınan ürün, hız, eğim, erişim düzeni, kullanım amacı, kurulum yeri ve ülkeye göre belirlenmelidir. Uygunluk iddiası tamamlanmış risk değerlendirmesi, teknik dosya ve doğrulamalar üzerinden yapılmalıdır.
Uygulama Alanları

Z Konveyör Kullanım Alanları

Paketleme

Koli ve paketlerin dolum, kapatma, etiketleme ve sevkiyat seviyeleri arasında taşınması.

Üretim Hatları

Parça, kasa ve ürünlerin farklı makine ve proses yüksekliklerine aktarılması.

Gıda ve İçecek

Belgeli bant ve uygun gövde seçimiyle paketli veya uygun ürünlerin seviye transferi.

Ahşap ve Geri Dönüşüm

Boyut ve akış davranışı uygun cips, parça ve ayrıştırılmış malzemenin taşınması.

İlaç ve Kozmetik

Kutu ve ambalajların temizlenebilirlik gereksinimi doğrulanmış hatlarda aktarılması.

E-Ticaret

Sipariş kolilerinin katlı depo, tasnif ve paketleme hatlarına beslenmesi.

Metal ve Plastik Parça

Küçük parçaların çıtalı veya cepli bantla proses makinelerine yükseltilmesi.

Granül ve Pelet

Akış ve dökülme davranışı uygun granül ürünlerin fırfırlı bantla seviye transferi.

Teknik Rehberler

Z Konveyör Seçimi İçin Teknik Makaleler

Tüm Makaleler
Bakım Rehberi Konveyör Bant Kayması ve Çözüm Yöntemleri Tambur, gergi, izleme ve ürün yüklemesinin bant hareketine etkisi Gıda Uygulamaları Gıda Sektöründe Konveyör Bant Seçimi Dökme ve paketli ürünlerde bant malzemesi ve temizlenebilirlik kriterleri Bant Karşılaştırması Kauçuk ve PVC Bant Arasındaki Farklar Ürün, eğim, sürtünme ve çalışma ortamına göre bant seçimi
Mühendislik Araçları

İlgili Konveyör Hesaplama Araçları

Z konveyör tahrik ve bant boyutlandırmasının ilk değerlendirmesinde kullanılabilecek yardımcı araçlar.

İlgili Ürünler

Alternatif Dikey Taşıma Sistemleri

Tüm Dikey Sistemler
Z tipi kovalı elevatör

Z Elevatör

Granül, tohum, kuruyemiş ve küçük parçaları bağımsız kovalar içinde yatay-dikey-yatay güzergâhta taşıyan sistem.

Ürün Detayı
Sıkça Sorulan Sorular

Z Konveyör SSS

Z konveyör; yatay giriş bölümü, eğimli taşıma bölümü ve yatay çıkış bölümünü aynı bant hattında birleştiren konveyör sistemidir. Koli, paket ve uygun küçük parçaları farklı çalışma seviyeleri arasında taşımak için kullanılır.

Z konveyörde ürün düz, profilli veya çıtalı bir bant üzerinde ilerler. Z elevatörde ise ürün bağımsız kovalar içinde taşınır. Koli ve paketler için bantlı Z konveyör; granül, tohum ve küçük taneli ürünler için kovalı Z elevatör daha uygun olabilir.

Eğim açısı ürün tabanı, ağırlık merkezi, bant yüzeyi, hız, tutucu çıta, yan fırfır ve geçiş geometrisine göre belirlenir. Tipik projelerde yaklaşık 5° ila 50° aralığı değerlendirilebilir; yüksek açılarda gerçek ürünle kayma, devrilme ve boşaltma testi yapılmalıdır.

PVC veya PU kaplamalı tekstil bantlar, kauçuk bantlar ve projeye uygun modüler plastik bantlar kullanılabilir. Dökme ya da küçük parçalı ürünlerde enine çıta, yan fırfır, cep veya profilli yüzey gerekebilir. Seçim ürün, sıcaklık, yağ, kimyasal ve temizlik şartlarına göre yapılmalıdır.

Akış davranışı uygun dökme veya küçük parçalı ürünler çıta ve yan fırfır bulunan bant üzerinde taşınabilir. Toz kaçışı, bant kenarından dökülme, ürünün geçiş bölgelerinde sıkışması ve boşaltma davranışı gerçek ürünle test edilmelidir. Her dökme ürün için Z konveyör uygun kabul edilmemelidir.

Hız; ürün kararlılığı, eğim, çıta aralığı, besleme biçimi, hedef kapasite, bant çekmesi ve çıkış hattının hazır olma durumuna göre belirlenir. Tipik projelerde yaklaşık 5 ila 40 m/dak aralığı değerlendirilebilir; kesin hız numune ürün ve çevrim verileriyle doğrulanmalıdır.

Teknik Destek ve Teklif

Z Konveyör Ürün ve Hat Bilgilerini Paylaşın

Ürün ölçüsü ve ağırlığı, taban veya akış davranışı, alt-üst seviye kotları, kullanılabilir alan, saatlik kapasite, bant tercihi, çıta-fırfır ihtiyacı ve çalışma ortamını paylaşın. Teknik ekip uygun eğim, geçiş, bant, tahrik ve kontrol yapısını değerlendirsin.
