Avemak çelik bantlı konveyör ve CNC talaş tahliye sistemi
CNC Talaş Tahliyesi ve Ağır Hizmet

Çelik Bantlı Konveyörler

Keskin, sıcak ve aşındırıcı malzemelerin güvenli taşınması için paslanmaz veya galvaniz menteşeli çelik palet bantlı konveyörler. CNC talaş tahliyesi, geri dönüşüm ve ağır sanayi hatlarına özel üretilir.

100–2100 mm bant genişliği 40–150 mm palet adımı 30° / 45° / 60° eğim
Teknik Özellikler Teklif İste
4
palet tipi
AISI
304 seçeneği
60°
eğim seçeneği
CNC
entegrasyonu
Çelik bantlı konveyör genel görünüm

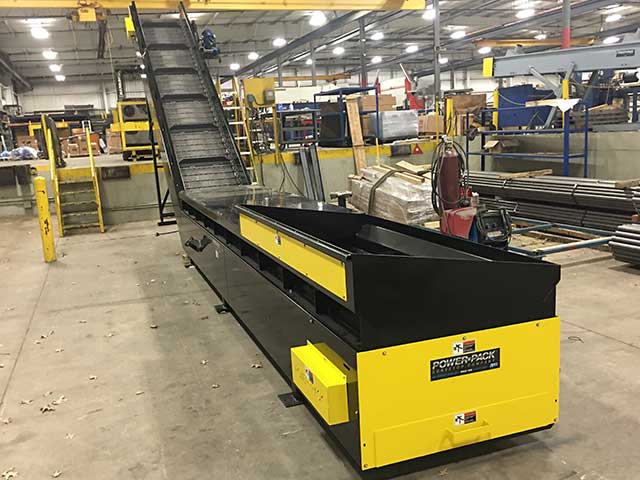

Eğimli çelik palet bantlı konveyör

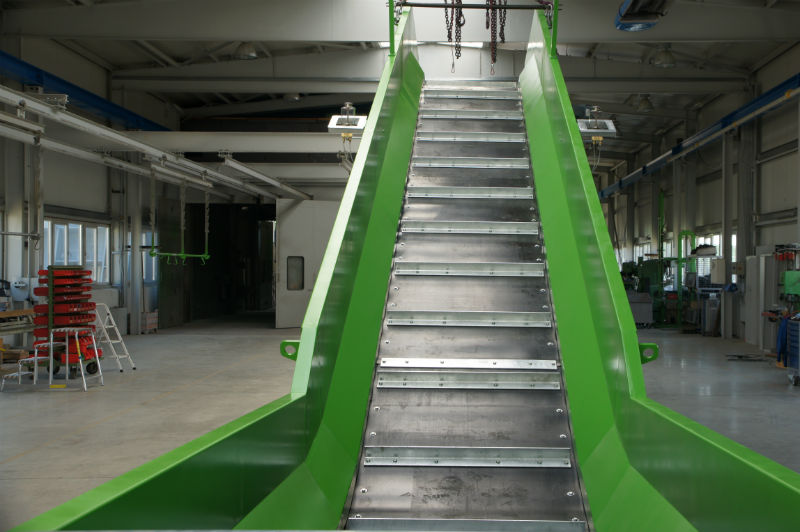

CNC talaş tahliye konveyörü

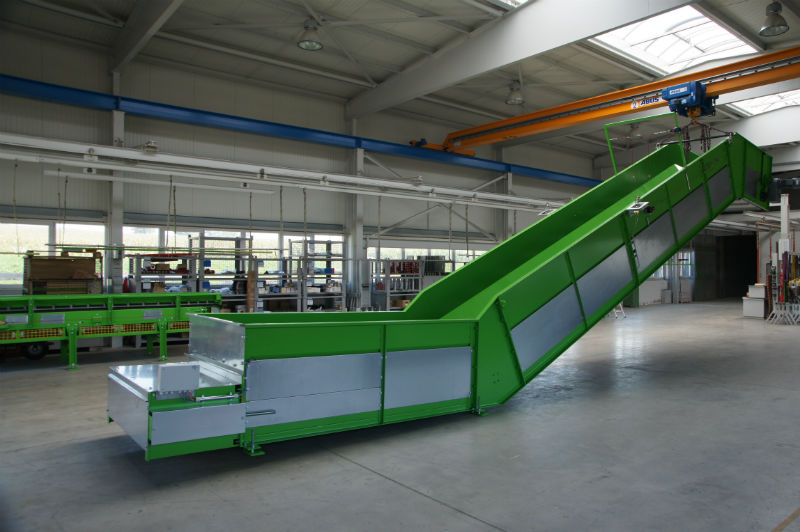

Metal palet konveyör detay görünümü
Teknik Özellikler

Çelik Bantlı Konveyör Teknik Değerleri

Çelik bantlı konveyör teknik özellikleri
Bant Yapısı Menteşeli çelik palet
Bant Malzemesi AISI 304 paslanmaz veya galvaniz çelik
Bant Genişliği 100–2100 mm
Palet Adımı 40 / 63 / 100 / 150 mm
Plaka Kalınlığı 1,5–5 mm, uygulamaya göre
Eğim 30° / 45° / 60° seçenekleri
Tahrik Redüktörlü motor ve dişli çark
Şase Boyalı çelik veya AISI 304 paslanmaz
Palet Tipleri Düz, delikli, oluklu veya özel sızdırmaz

Kesin ölçü, taşıma kapasitesi ve motor gücü; malzeme cinsi, hat uzunluğu, eğim, çalışma süresi ve tahliye yüksekliğine göre projelendirilir.

Teknik Dokümanlar Proje Bilgisi Gönder
Neden Çelik Bant?

Çelik Bantlı Konveyörün Avantajları

Keskin Malzemeye Dayanım

Metal talaş, cam, taş ve kesici atıklarda bant yüzeyi zarar görmeden çalışır.

CNC Talaş Tahliyesi

Tornalama, frezeleme, delme ve taşlama tezgâhlarına entegre edilebilir.

Sıvı Geri Kazanımı

Delikli palet yapısı soğutucu sıvının alt hazneye süzülmesine yardımcı olur.

Sıcak Parça Taşıma

Plastik veya kauçuk bantların uygun olmadığı sıcak ürün uygulamalarında kullanılabilir.

Eğimli Tahliye

Malzemeyi tezgâh seviyesinden toplama kutusuna veya merkezi hatta yükseltir.

Değiştirilebilir Palet Yapısı

Hasar gören palet ve bağlantı parçaları bölgesel olarak değiştirilebilir.

Çalışma Prensibi

Çelik Bantlı Konveyör Nasıl Çalışır?

Menteşeli çelik paletler kapalı bir bant döngüsü oluşturur. Motor ve dişli tahrik sistemi paletleri hareket ettirirken, taşınan malzeme tahliye noktasına kontrollü biçimde aktarılır.

1. Malzemenin Toplanması

Talaş veya parça, CNC tezgâhı altındaki toplama haznesinden ya da doğrudan üretim hattından çelik palet yüzeyine alınır.

2. Menteşeli Paletle Taşıma

Birbirine bağlı paletler, redüktörlü motorla tahrik edilen dişli çarklar üzerinden ilerler. Yan kanatlar malzemenin banttan çıkmasını sınırlar.

3. Sıvı ve İnce Parçacık Ayırma

Delikli palet kullanılan sistemlerde soğutucu sıvı alt hazneye süzülür; metal talaş ise palet üzerinde taşınmaya devam eder.

4. Kontrollü Tahliye

Malzeme, belirlenen yükseklikteki konteynere, pres hattına veya merkezi talaş toplama sistemine boşaltılır.

Palet Seçenekleri

Uygulamaya Göre Çelik Bant Tipleri

Kuru Talaş

Düz Çelik Palet

İri ve kuru talaş, sıcak parça ve keskin endüstriyel atıkların taşınması için kullanılan standart menteşeli palet yapısıdır.

  • Tornalama ve frezeleme talaşı
  • Sıcak veya keskin metal parçalar
  • Geri dönüşüm malzemeleri
Sıvı Ayırma

Delikli Çelik Palet

Soğutucu sıvının alt hazneye geçmesini sağlarken talaşın tahliye noktasına taşınmasına devam eder.

  • Soğutucu sıvı geri kazanımı
  • CNC tezgâhı altı uygulamalar
  • Talaş ve sıvının ayrılması
Yapışkan Malzeme

Oluklu Palet

Taşınan malzemenin palet yüzeyinde kontrollü tutulmasına yardımcı olan oluklu veya dalgalı yüzey yapısıdır.

  • Yağlı ve yapışkan talaş
  • Eğimli taşıma uygulamaları
  • Geri kaymanın azaltılması
Özel Proje

Sızdırmaz Palet Yapısı

İnce malzeme veya sıvı kaçışının sınırlandırılması gereken projelerde gövde ve palet geometrisi uygulamaya özel geliştirilir.

  • İnce partikül taşıma
  • Kapalı gövde seçeneği
  • Projeye özel yan ve alt sızdırmazlık
Uygulama Alanları

Çelik Bantlı Konveyörün Kullanıldığı Sektörler

CNC ve Talaşlı İmalat
Talaş Tahliye Sistemleri
Tornalama, frezeleme, delme ve taşlama tezgâhları
Geri Dönüşüm
Keskin Atık Taşıma
Metal hurda, cam, plastik ve ayrıştırma hatları
Döküm ve Pres
Sıcak Parça Transferi
Döküm parçaları, pres artıkları ve metal kırpıntılar
Madencilik
Aşındırıcı Malzeme Taşıma
Cevher, taş ve maden artığı uygulamaları
Otomotiv
Üretim Atığı Yönetimi
Sac kırpıntı, talaş ve parça transfer sistemleri
Merkezi Sistemler
Çoklu Tezgâh Talaş Toplama
Birden fazla makinenin ortak tahliye hattına bağlanması
Teknik Kaynaklar

İlgili Makaleler ve Hesaplama Araçları

Tüm Teknik Makaleler
İlgili Ürünler

Alternatif Bantlı Konveyör Çözümleri

Tüm Bantlı Konveyörler
Sıkça Sorulan Sorular

Çelik Bantlı Konveyör SSS

Birbirine menteşeli paslanmaz veya galvaniz çelik paletlerin motorla hareket ettirildiği, ağır ve aşındırıcı malzemelere uygun taşıma sistemidir.

Tezgâhta oluşan talaş çelik palet üzerine alınır ve belirlenen tahliye noktasına taşınır. Delikli palet kullanıldığında soğutucu sıvı süzülebilir.

Metal talaş, sıcak parça, cam, taş, seramik, geri dönüşüm malzemesi ve keskin kenarlı endüstriyel atıklar taşınabilir.

Evet. Projeye göre düz veya eğimli tasarım yapılabilir. Standart uygulamalarda 30°, 45° ve 60° eğim seçenekleri kullanılabilir.

Taşınacak malzemeye göre düz, delikli, oluklu veya uygulamaya özel sızdırmaz çelik palet kullanılabilir.

Teknik Destek

Çelik Bantlı Konveyör Teklifi

Malzeme türü, talaş yapısı, tezgâh yerleşimi, tahliye yüksekliği ve kapasite bilgilerini paylaşın. Uygun palet adımı, eğim ve tahrik yapısını birlikte belirleyelim.

Gerekli Bilgi Malzeme türü ve saatlik kapasite
Yerleşim Hat uzunluğu, eğim ve tahliye yüksekliği
Hızlı Erişim

Proje Bilgilerinizi Gönderin

İletişim sayfasından teknik bilgilerinizi ve varsa tesis yerleşim çiziminizi iletebilirsiniz.
