Zincirli palet konveyörü genel görünüm
Ağır Yük · Çok Sıralı Zincir · Palet ve IBC Transferi

Zincirli Palet Konveyörü

Palet, IBC ve özel taşıyıcıların iki, üç veya daha fazla paralel ağır hizmet zinciri üzerinde taşındığı; uzun hat, çapraz transfer, tamponlama ve üretim-depo otomasyonu için projelendirilen motorlu palet taşıma sistemi.

1000 ila 3000 kg tipik proje aralığı 2+ zincir kolu taşıma yapısı 5–40 m/dak hız seçeneği PLC / VFD kontrolü
Teknik Özellikler Teklif İste
Chain
ağır hizmet zinciri
Multi-Strand
iki veya çoklu hat
IBC
taşıyıcı uyum seçeneği
PLC
hat entegrasyonu
Tüm Palet Konveyörleri Rulolu Palet Dönüş Palet Shuttle Palet
Zincirli palet konveyörü genel görünüm
Ağır hizmet zincirli palet taşıma konveyörü

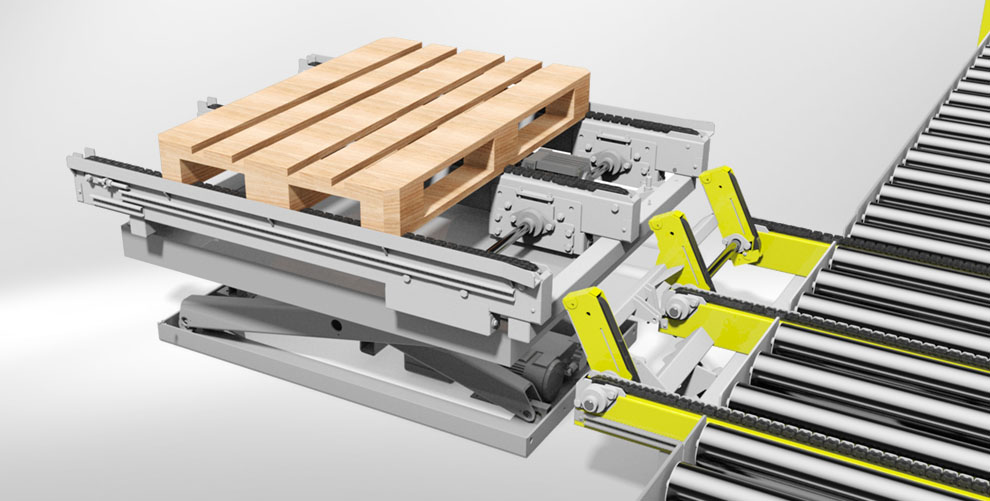

Çift sıra zincirli palet transfer sistemi

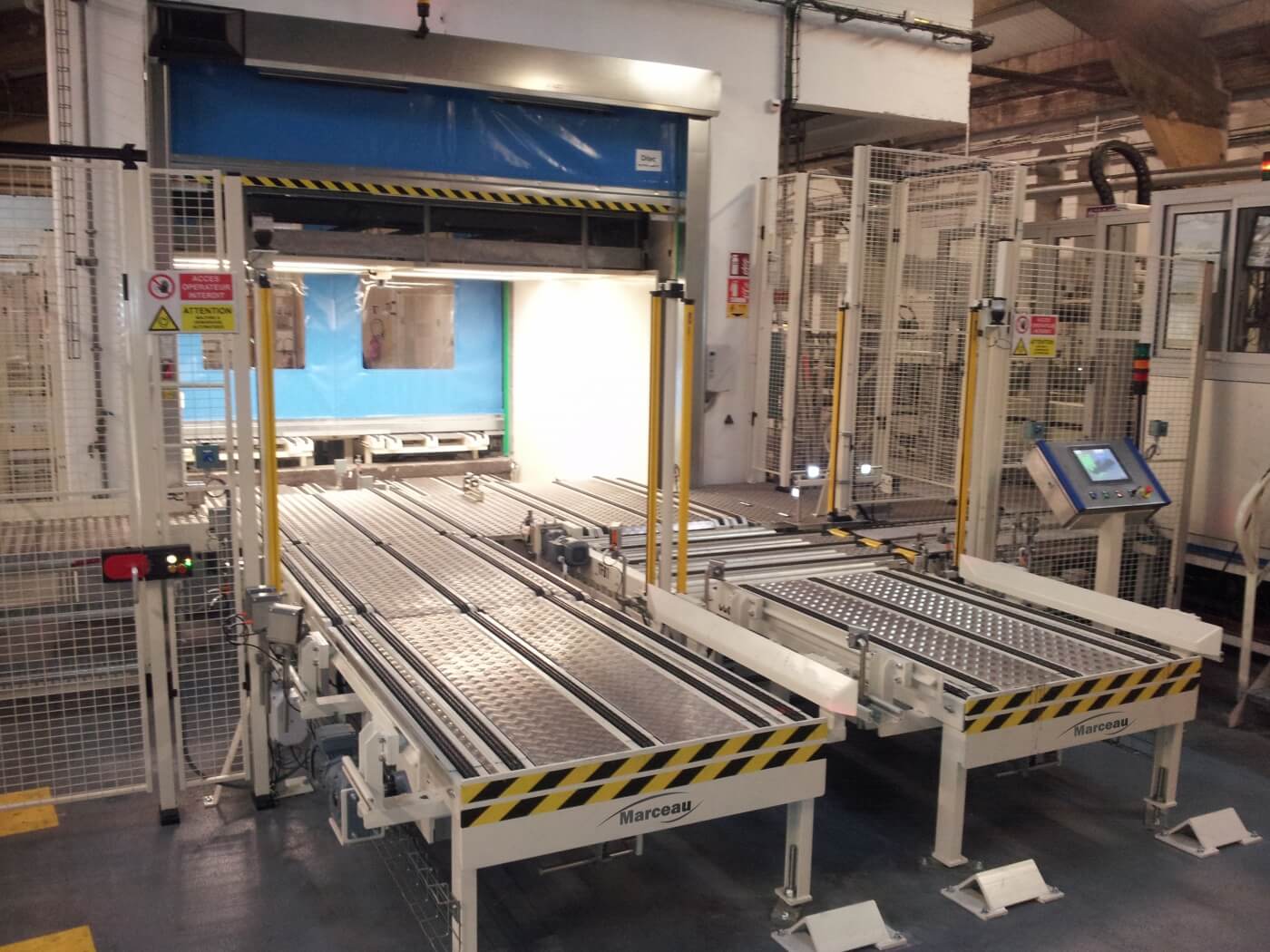

Zincirli palet konveyörü tahrik ve şase yapısı

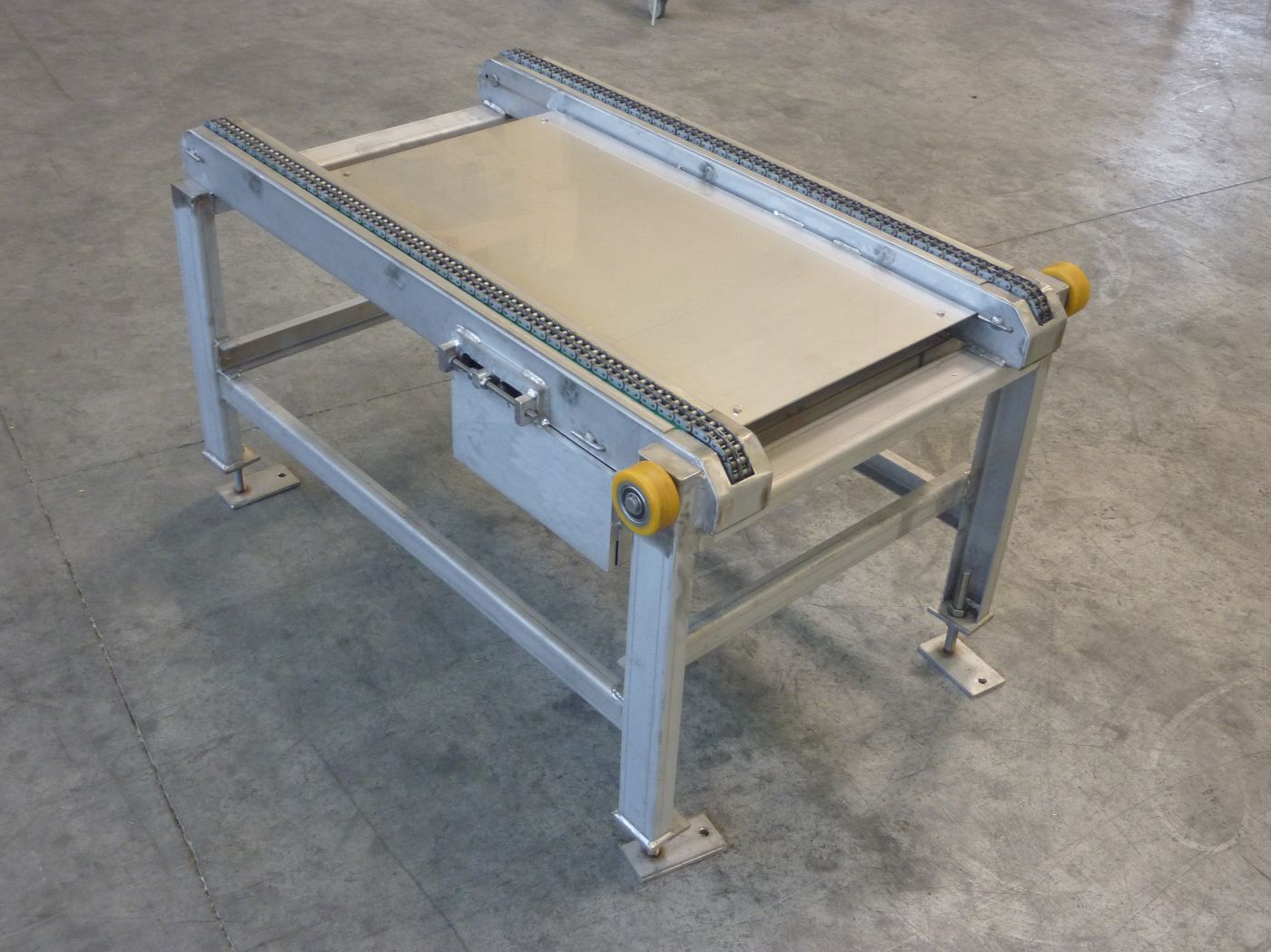

Palet taşıma hattına entegre zincirli konveyör

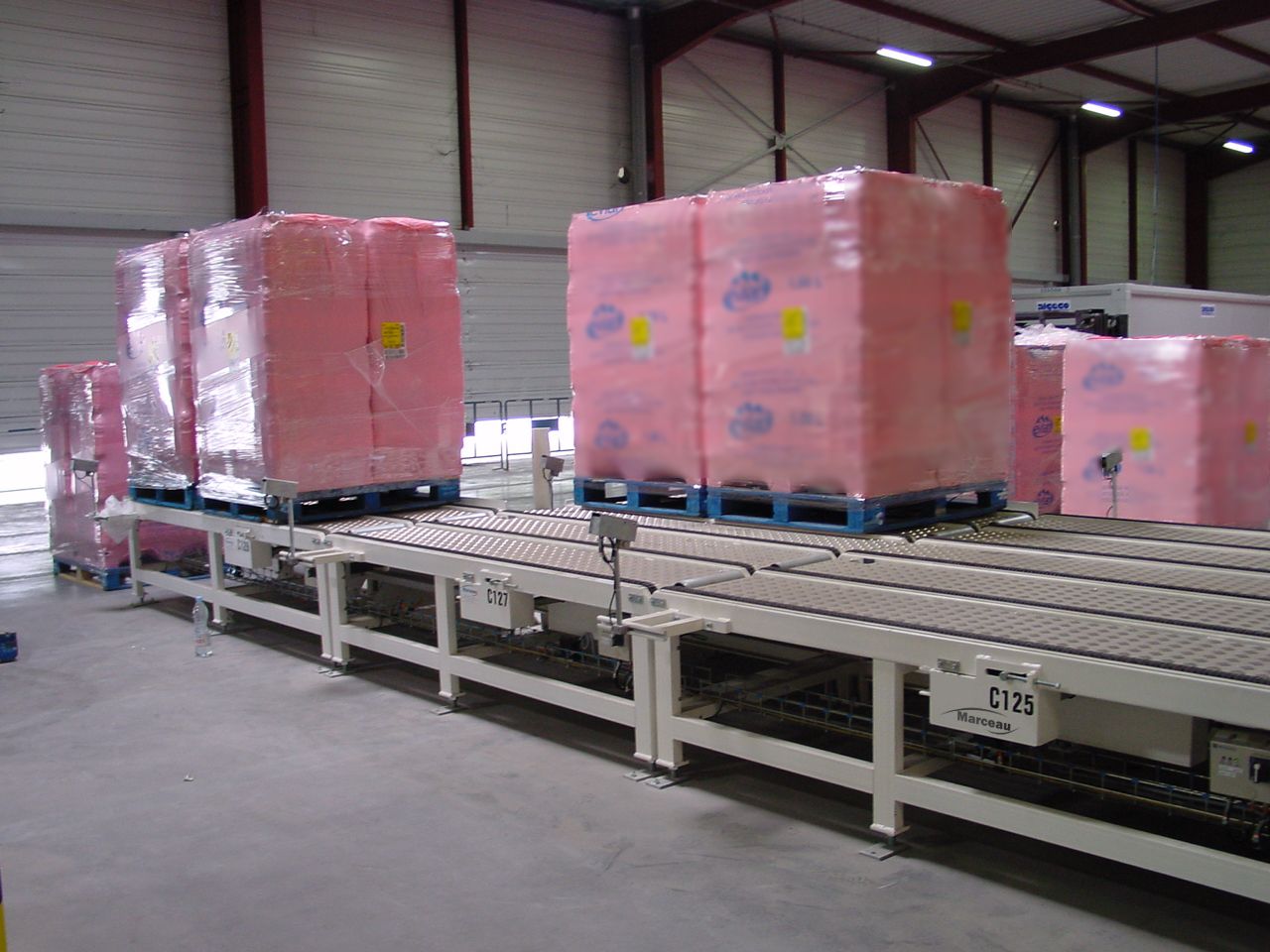

Endüstriyel ağır yük zincirli palet konveyörü
Uygulama Videosu

Zincirli Palet Konveyörü Uygulama Videosu

Teknik Özellikler

Zincirli Palet Konveyörü Teknik Değerleri

Tipik proje kapasitesi Yaklaşık 1000 ila 3000 kg; mühendislik hesabına göre
Zincir hattı adedi Palet tabanına göre 2, 3 veya daha fazla paralel hat
Zincir seçenekleri 10B-2 / 12B-2 / 16B-2 veya projeye özel ağır hizmet zinciri
Zincir desteği UHMW-PE aşınma kızağı / Çelik profil / Projeye özel yataklama
Taşıma genişliği Yaklaşık 1000–1400 mm veya palet ölçüsüne göre
Konveyör uzunluğu Yaklaşık 1500–3000 mm modüller veya tesis yerleşimine özel
Transfer hızı Yaklaşık 5–40 m/dak; yük, hat ve tahrike göre
Tahrik sistemi Motor-redüktör / Zincir-dişli / VFD
Palet durdurma Mekanik veya pnömatik stop / Sensörlü zone kontrolü
Eğimli kullanım Palet, itici-kulak, geri kaçma ve fren hesabına göre
Şase seçenekleri Boyalı yapısal çelik / Galvaniz / AISI 304
Entegrasyonlar Tartım / Merkezleme / Dönüş / Shuttle / Asansör / Barkod
Zincir serisi ve motor gücü tek başına kapasiteyi belirlemez. Zincir adedi ve çekme kuvveti, dişli, mil, rulman, aşınma kızağı, şase, palet tabanı, yük merkezi, hızlanma, frenleme ve çevrim sıklığı birlikte hesaplanmalıdır.
Palet Bilgilerini Gönder Palet Konveyörleri
Palet ve Zincir Uyumu

Zincir Hatları Palet Tabanına Göre Yerleştirilmelidir

Paletin yalnızca uzun veya kısa kenarına bakılarak sistem seçilmez. Zincir merkezleri, palet altındaki gerçek taşıyıcı kızaklarla kesintisiz temas sağlayacak biçimde belirlenmelidir.

Uygun Zincir Teması

Palet alt kızakları zincir hatları üzerinde yeterli genişlikte oturmalı ve transfer boyunca zincir merkezlerinden çıkmamalıdır.

  • Alt kızak yönü, genişliği ve açıklığı
  • İki, üç veya çoklu zincir merkezi
  • Palet deformasyonu ve yük dağılımı
  • Giriş-çıkış konveyörü temas geometrisi

Eğimli Hat İçin Ek Önlemler

Standart zincir ile palet arasında her durumda pozitif mekanik bağlantı oluşmaz. Eğim, ayrı güvenlik ve tutma sistemi gerektirebilir.

  • İtici kulak veya özel taşıyıcı aparat
  • Geri kaçma önleyici ve mekanik stop
  • Yan kılavuz ve yük devrilme kontrolü
  • Frenleme, acil duruş ve enerji kesilmesi senaryosu
Çalışma Prensibi

Zincirli Palet Konveyörü Nasıl Çalışır?

1
Palet Kabulü

Palet giriş noktasına alınır; alt kızakların zincir hatlarıyla teması, yük taşması ve sonraki bölgenin müsaitliği doğrulanır.

2
Zincir Tahriki

Motor-redüktör, ortak tahrik mili ve dişliler üzerinden paralel zincirleri aynı hızda hareket ettirir.

3
Taşıma ve Konumlandırma

PLC, sensör ve durdurucular paleti tartım, merkezleme, robot, çemberleme veya transfer istasyonunda konumlandırır.

4
Çıkış Transferi

Palet sonraki zincirli, rulolu, dönüş, shuttle veya dikey taşıma modülüne kontrollü biçimde aktarılır.

Sistem Karşılaştırması

Zincirli, Rulolu ve Bantlı Palet Konveyörleri

Sistem Taşıma yüzeyi Öne çıkan kullanım Temel tasarım konusu
Zincirli palet İki veya daha fazla sürekli zincir kolu Ağır yük, kısa-uzun hat ve çapraz transfer Palet kızak teması, zincir çekmesi ve yağlama
Rulolu palet Çoklu ağır hizmet rulosu Düz kızaklı paletlerin hızlı yatay transferi Rulo aralığı, kızak yönü ve yük dağılımı
Kayışlı palet Paralel triger kayışlar Düşük darbe ve kontrollü istasyonlama Kayış gerginliği, çekme ve palet kayması
Modüler bantlı palet Geniş plastik modüler yüzey Islak alan, drenaj ve özel palet tabanı Bant çekmesi, destek ve malzeme uygunluğu
Çelik bantlı palet Sürekli metal taşıma yüzeyi Sıcak, keskin veya aşındırıcı yükler Metal bant, termal davranış ve şase hesabı
Ürün Konfigürasyonları

Zincirli Palet Konveyörü Seçenekleri

Çift Zincirli Tip

İki paralel palet kızağını taşıyan standart düzen; zincir merkezleri palet alt yapısına göre belirlenir.

İki kızaklı palet yapıları

Üç veya Çok Zincirli Tip

Geniş, esnek veya orta destek gerektiren paletlerde ek zincir hatlarıyla yük dağılımı iyileştirilebilir.

Geniş ve özel taşıyıcılar

Eğimli Zincirli Hat

Palet tutma aparatı, itici kulak, kılavuz, geri kaçma önlemi ve fren hesabıyla eğimli transfer tasarlanabilir.

Eğim ve duruş hesabına göre

Kaldırmalı Çapraz Transfer

Zincir kolları kısa stroklu kaldırılarak palet rulolu hatta 90° yönde aktarılabilir.

Zincir-rulo hat geçişi

Tartım Entegrasyonlu Tip

Konveyör modülü altına yük hücreleri eklenerek palet ağırlığı ölçülüp PLC veya üst sisteme aktarılabilir.

Tartım ve izlenebilirlik

Paslanmaz Gövdeli Tip

Nemli veya düzenli temizlenen alanlarda uygun paslanmaz şase, zincir, yataklama ve korumalı tahrik seçilebilir.

Ortam koşuluna özel malzeme
Sistem Özellikleri

Zincirli Palet Konveyörünün Sunduğu Avantajlar

Ağır Yük Taşıma

Uygun zincir, mil, dişli ve şase hesabıyla ağır palet ve IBC yükleri kontrollü biçimde taşınabilir.

Modüler Hat Oluşturma

Tahrik, gergi ve şase hesabı doğrulandığında standart modüller birleştirilerek uzun palet hatları kurulabilir.

Çapraz Transfer Uyumu

Kaldırmalı zincir modülü, rulolu palet hattına 90° transfer yapılmasını sağlayabilir.

Tamponlama ve Durdurma

Sensör, stop ve zone kontrolüyle paletler proses veya paketleme istasyonu önünde sıralanabilir.

Kontrollü Hız

Frekans invertörüyle hızlanma, yavaşlama ve transfer hızı yük ve çevrim gereksinimine göre ayarlanabilir.

Otomasyon Entegrasyonu

PLC, sensör, tartım, barkod, RFID, shuttle ve palet asansörü sistemleriyle birlikte çalışabilir.

Mühendislik Kriterleri

Zincirli Palet Konveyörü Seçim Kriterleri

Palet ve Yük

Alt Kızak ve Ağırlık Merkezi

Palet ölçüsü, alt taşıyıcı kızaklar, toplam yük, yük yüksekliği ve ağırlık merkezinin zincir hatlarına göre konumu belirlenmelidir.

  • Palet alt temas genişliği
  • Zincir merkezleri ve hat adedi
  • Palet deformasyonu ve yük eksantrikliği
Zincir ve Tahrik

Çekme Kuvveti ve Tork Hesabı

Zincir serisi, hat adedi, dişli, mil, rulman, sürtünme, hızlanma ve motor torku toplam hareket direncine göre seçilir.

  • Zincir izin verilen çalışma yükü
  • Dişli çapı, mil ve yatak hesabı
  • Motor-redüktör ve VFD seçimi
Hat ve Çevrim

Uzunluk, Hız ve Tamponlama

Hat uzunluğu, saatlik palet kapasitesi, duruş noktaları ve biriktirme düzeni zincir gergisi ve tahrik yerleşimiyle birlikte ele alınır.

  • Modül ve toplam hat uzunluğu
  • Palet aralığı ve çevrim süresi
  • Tahrik ve gergi istasyonu sayısı
Ortam ve Güvenlik

Yağlama, Koruyucu ve Erişim

Sıcaklık, toz, nem, temizlik yöntemi ve insan erişimi zincir, yağlama, şase ve güvenlik bileşenlerinin seçiminde dikkate alınmalıdır.

  • Yağlama ve kirlenme kontrolü
  • Zincir ve dişli koruyucuları
  • Acil stop, sensör ve bakım erişimi
Uygulama Alanları

Zincirli Palet Konveyörü Kullanım Alanları

Depo ve Lojistik

Palet kabulü, tamponlama, sevkiyat ve paralel hat transferleri.

Üretim ve Montaj

Ağır palet ve taşıyıcıların proses istasyonları arasında aktarılması.

IBC ve Proses Yükleri

Alt taşıyıcı yüzeyi uygun IBC ve proses paletlerinin hat içinde taşınması.

Paketleme ve Paletleme

Palet dizme, çemberleme, streçleme ve etiketleme istasyonlarına transfer.

Otomotiv

Ağır kasa, fikstür ve paletli parçaların üretim hücreleri arasında taşınması.

Yapı Malzemeleri

Paletli yapı ürünleri ve ağır ambalajların üretim-sevkiyat transferi.

Gıda ve İçecek

Uygun malzeme ve yağlama seçimiyle paletli ambalaj akışı.

Kimya ve Proses

Risk ve malzeme uygunluğu doğrulanmış palet ve IBC transfer uygulamaları.

İlgili Ürünler

Palet Taşıma ve Transfer Sistemleri

Tüm Palet Konveyörleri
Sıkça Sorulan Sorular

Zincirli Palet Konveyörü SSS

Zincirli palet konveyörü, palet veya taşıyıcının alt yüzeyini iki, üç ya da daha fazla paralel zincir kolu üzerinde destekleyerek motor-redüktörle taşıyan ağır hizmet sistemidir. Palet tabanı, zincir hatlarıyla kesintisiz ve kararlı temas sağlayacak geometride olmalıdır.

Kapasite yalnızca zincir serisine veya motor gücüne göre belirlenmez. Zincir adedi ve izin verilen çekme kuvveti, dişli, mil, rulman, kızak profili, şase, ayak aralığı, palet tabanı, ağırlık merkezi, hızlanma ve çevrim sıklığı birlikte hesaplanmalıdır. Tipik projelerde yaklaşık 1000 ila 3000 kg aralığı değerlendirilebilir.

Ahşap, plastik, metal palet veya IBC taşıyıcıları; alt kızaklarının zincir kolları üzerinde yeterli temas sağlaması ve yük altında aşırı deformasyon göstermemesi şartıyla kullanılabilir. Zincir merkezleri, palet altındaki taşıyıcı hatlara göre belirlenmeli ve numune paletle temas kontrolü yapılmalıdır.

Eğimli kullanım mümkündür; ancak standart düz zincirin paletle her durumda şekil bağı oluşturduğu varsayılamaz. Palet tabanı, sürtünme, yükün ağırlık merkezi, eğim, hız ve duruş senaryosu değerlendirilmelidir. Gerekirse itici kulak, taşıyıcı aparat, yan kılavuz, geri kaçma önlemi, fren ve mekanik durdurucu kullanılmalıdır.

Zincirli sistemde yük iki veya daha fazla sürekli zincir hattı üzerinde taşınır ve palet alt geometrisi zincir merkezlerine uygun olmalıdır. Rulolu sistemde palet çok sayıda rulo üzerinde ilerler. İki sistem, kaldırmalı zincir-rulo transferiyle aynı hatta çapraz yön değişimi için birlikte kullanılabilir.

Zincirler, dişliler, miller, rulmanlar, aşınma kızakları, gergi sistemi, motor-redüktör, şase bağlantıları, sensörler ve koruyucular düzenli kontrol edilmelidir. Yağlama tipi ve bakım aralığı zincir üreticisinin talimatı, yük, hız, vardiya, sıcaklık, kirlilik ve çevrim sayısına göre belirlenmelidir.

Teknik Destek ve Teklif

Zincirli Palet Konveyörü Projenizi Paylaşın

Palet veya IBC ölçüsü, alt kızak yapısı, yük ağırlığı ve ağırlık merkezi, hat uzunluğu, hız, çevrim, eğim, duruş noktaları ve otomasyon ihtiyacını paylaşın. Teknik ekip uygun zincir, dişli, tahrik, şase ve güvenlik yapısını değerlendirsin.
