Hidrolik makaslı yük platformu
Hidrolik Makas · Pit veya Zemin Üstü · Ağır Hizmet

Yük Platformu

Palet, kasa, makine parçası, ekipman ve malzemeleri çalışma, yükleme veya konveyör seviyeleri arasında kaldıran; tek, tandem veya dikey çoklu makas, gömme pit ve zemin üstü kurulum seçenekli hidrolik kaldırma platformu.

500–10000 kg tipik proje aralığı Pit / Zemin Üstü kurulum Tek / Çoklu makas PLC / Sensör kontrolü
Teknik Özellikler Teklif İste
Scissor
makaslı kaldırma
Hydraulic
hidrolik tahrik
Pit
zeminle hizalı kurulum
Custom
projeye özel platform
Tüm Dikey Taşıma Sistemleri Yük Asansörü Palet Asansörü Dikey Konveyör
Hidrolik makaslı yük platformu

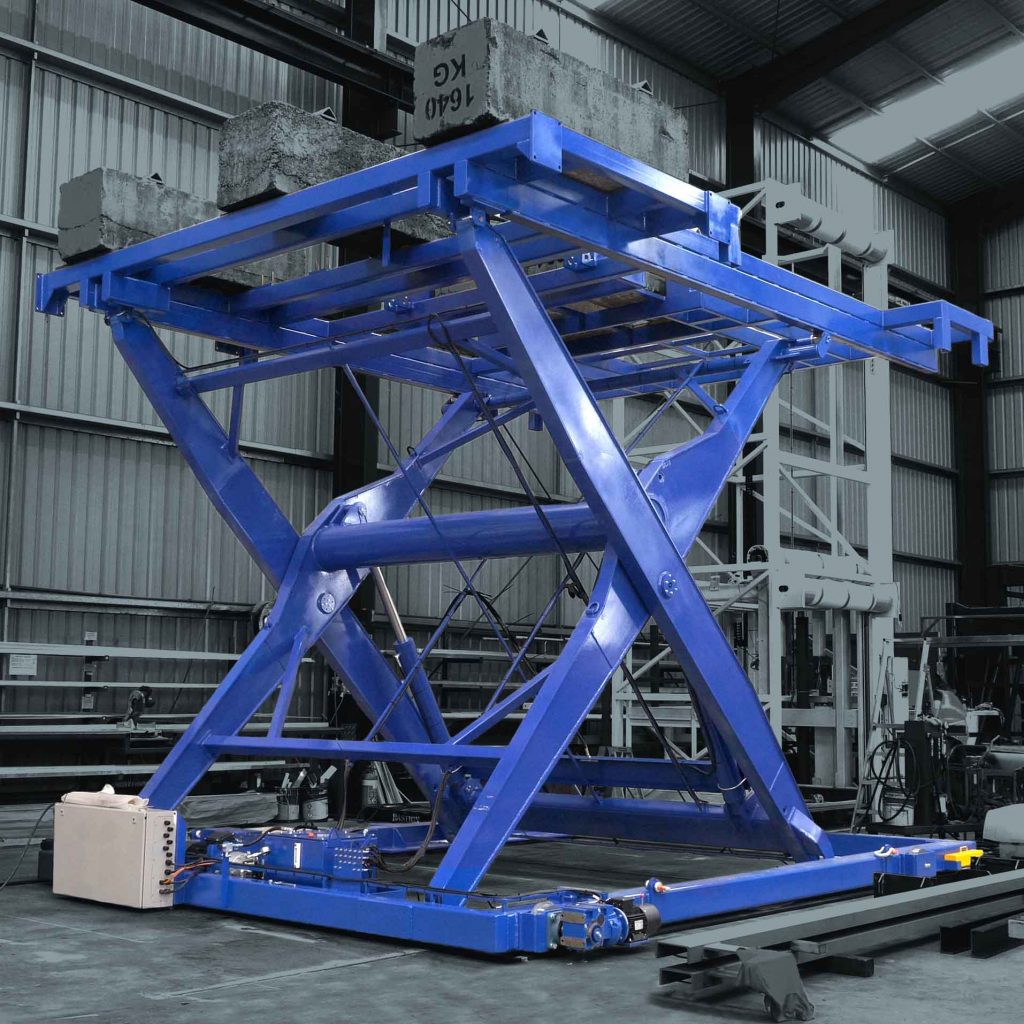

Endüstriyel yük platformu çalışma yapısı

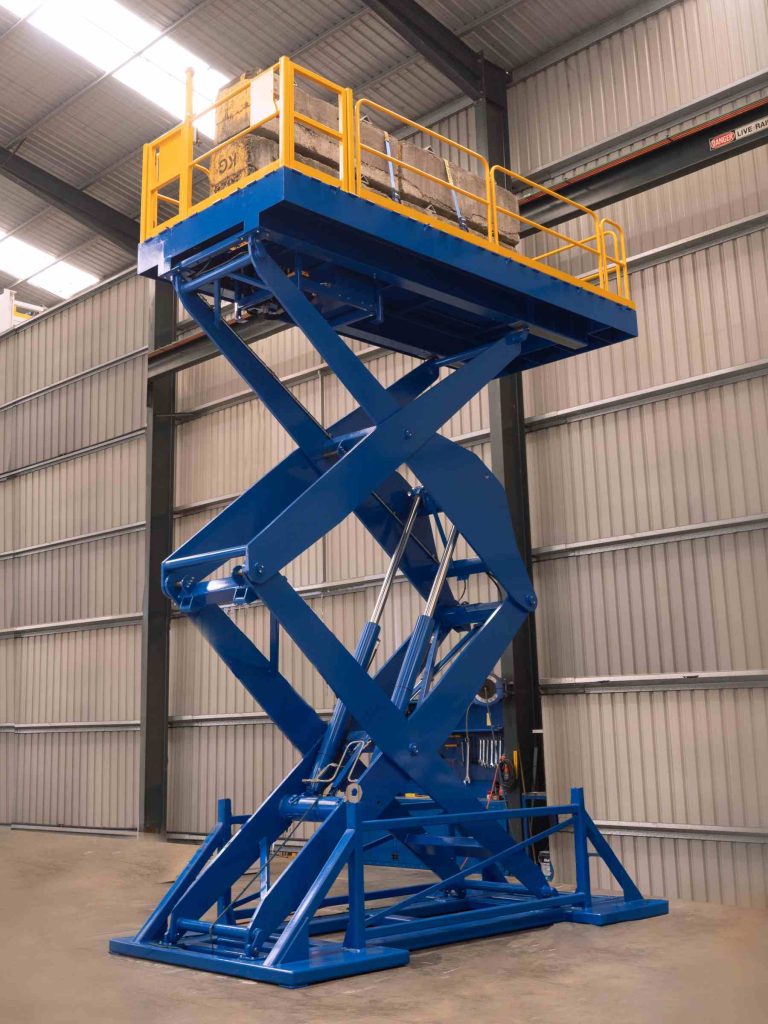

Çift makaslı yüksek stroklu yük platformu

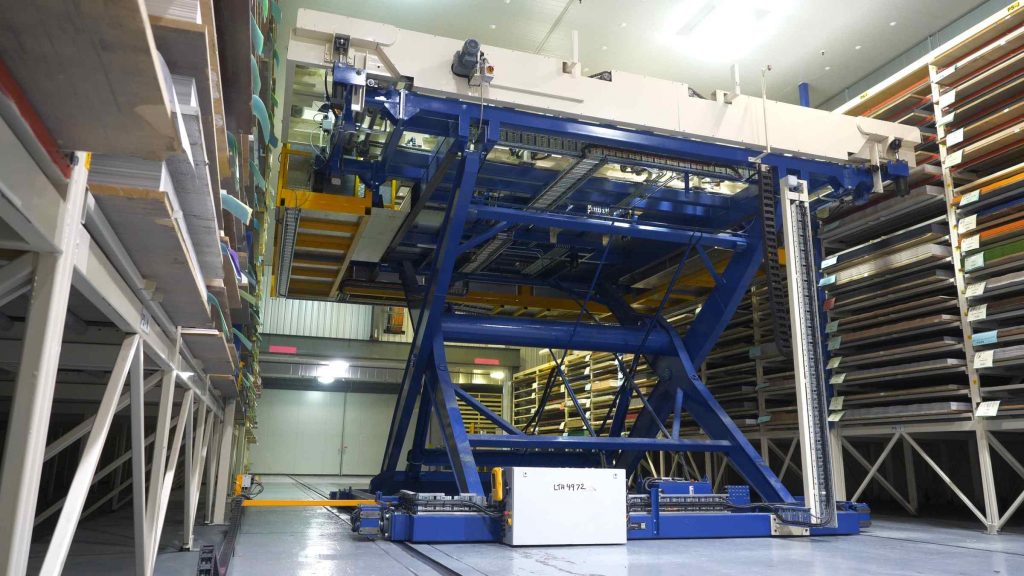

Yüksek kapasiteli ağır hizmet yük platformu

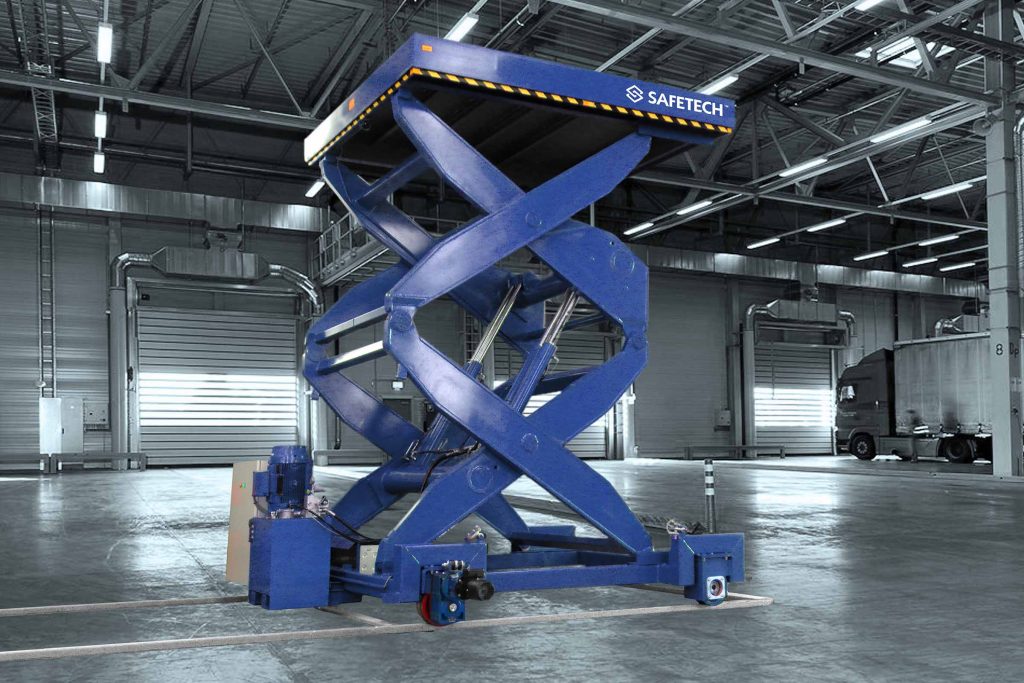

Yük platformu imalatı ve çelik konstrüksiyon yapısı
Kaynak sayfada doğrulanabilir bir ürün videosu bulunmadığı için bu sürüme video eklenmemiştir.
Teknik Özellikler

Yük Platformu Teknik Değerleri

Kullanım amacı Yalnızca yük, malzeme veya ekipman kaldırma
Tipik proje kapasitesi Yaklaşık 500–10000 kg; mühendislik hesabına göre
Kurulum tipi Gömme pit / Zemin üstü / Rampa bağlantılı
Makas yapısı Tek makas / Tandem makas / Dikey çoklu makas
Kaldırma yüksekliği Platform, makas geometrisi ve stabilite hesabına göre
Platform ölçüsü Yük, araç, operatör erişimi ve zemin açıklığına göre
Tahrik sistemi Hidrolik güç ünitesi / Silindir / Kontrollü valf grubu
Platform yüzeyi Düz sac / Baklavalı sac / Kaymaz kaplama / Özel yüzey
Transfer seçenekleri Forklift / Transpalet / El arabası / Rulolu veya zincirli konveyör
Gövde seçenekleri Boyalı yapısal çelik / Galvaniz / AISI 304
Kontrol seçenekleri Buton / Ayak pedalı / PLC / Sensör / Hat koordinasyonu
Çevre ekipmanları Korkuluk / Kapı / Körük / Etek koruması / Rampa
Nominal kapasite tek başına yeterli seçim ölçütü değildir. Yükün platform üzerindeki dağılımı, tekerlek veya ayak noktasal yükleri, hareketli araç ağırlığı, makas geometrisi, silindir kuvveti, çevrim, kapalı yükseklik, pit ve zemin taşıma kapasitesi birlikte hesaplanmalıdır.
Yük ve Platform Bilgilerini Gönder Dikey Taşıma Sistemleri
Doğru Sistem Ayrımı

Yük Platformu, Yük Asansörü ve Palet Asansörü

Her üç sistem yük kaldırabilir; ancak seviye farkı, yükleme şekli, çevrim, taşıyıcı yapı ve otomasyon ihtiyaçları farklıdır.

Sistem Hareket biçimi Uygun kullanım Temel tasarım konusu
Yük platformu Makaslı platform belirli çalışma kotuna yükselir Yükleme rampası, ergonomik çalışma ve seviye eşitleme Makas geometrisi, pit, noktasal yük ve platform erişimi
Yük asansörü Platform veya korumalı taşıyıcı sabit katlar arasında hareket eder Genel yük, ekipman ve ağır malzemenin çoklu durak transferi Kolon, kapılar, bina entegrasyonu ve görev kontrolü
Palet asansörü Konveyörlü platform paleti otomatik alır ve bırakır Palet hattı, otomatik depo ve üretim otomasyonu Palet alt yapısı, merkezleme ve konveyör senkronizasyonu
Dikey konveyör Ürüne özel platform sabit duraklar arasında karşılıklı çalışır Koli, kasa, palet veya özel taşıyıcı transferi Platform, kolon, çevrim ve kat hatları
Platform Seçenekleri

Yük Platformu Çeşitleri

Tek Makaslı Platform

Belirli kapalı yükseklik ve strok gereksinimlerinde tek makas takımıyla kompakt kaldırma yapısı sağlar.

Kısa ve orta kaldırma stroku

Dikey Çift Makaslı

Üst üste çalışan makas gruplarıyla daha yüksek kaldırma strokları elde edilebilir; stabilite ve kılavuzlama ayrıca hesaplanır.

Yüksek strok ve kontrollü kılavuzlama

Tandem Makaslı Platform

Uzun platformların altında yan yana çalışan makas grupları, yük dağılımını ve platform rijitliğini destekler.

Uzun yük ve geniş platform

Gömme Platform

Platform kapalı konumda zemin seviyesine yaklaşacak şekilde beton pit içine yerleştirilir.

Forklift ve transpalet geçişi

Zemin Üstü Platform

Pit açılmadan zemine monte edilir; yükleme için rampa veya forkliftle üstten erişim düzenlenebilir.

Beton pit olmadan kurulum seçeneği

Konveyörlü Platform

Rulolu, zincirli veya bantlı transfer modülüyle yük otomatik üretim ve depo hatlarına alınabilir.

Otomatik yükleme ve boşaltma
Çalışma Prensibi

Hidrolik Yük Platformu Nasıl Çalışır?

1
Yükleme

Yük platform üzerine alınır; ölçü, taşma, yük dağılımı, kapı veya korkuluk durumu kontrol edilir.

2
Hidrolik Basınç

Elektrik motoru pompayı çalıştırır ve hidrolik akış kontrol valfleri üzerinden silindire yönlendirilir.

3
Makas Açılması

Silindir kuvveti makas kollarını açar; makaralar veya kızaklar şase ve platform boyunca kontrollü hareket eder.

4
Kontrollü İniş

Alçaltma valfi akışı kontrollü biçimde tanka döndürür; platform sensör veya mekanik sınırlar üzerinden hedef seviyede durur.

Güvenlik Tasarımı

Yük Platformunda Risk Kontrolü

Platform Altı Sıkışma

  • Platform çevresi etek veya temas algılama yaklaşımı
  • Pit içinde yabancı cisim ve erişim kontrolü
  • Bakım sırasında mekanik platform sabitlemesi
  • Kontrollü alçaltma ve acil duruş

Yük Düşmesi ve Hareketi

  • Korkuluk, kapı veya mekanik durdurucu
  • Tekerlekli yüklerin istemsiz hareketine karşı önlem
  • Yük taşması ve ağırlık merkezi kontrolü
  • Platform yüzeyi ve kayma davranışı

Hidrolik Sistem

  • Basınç sınırlama ve kontrollü iniş valfleri
  • Hortum, boru ve bağlantıların uygun seçimi
  • Silindir, pim ve yatakların periyodik kontrolü
  • Kaçak, sıcaklık ve yağ seviyesi izleme

Elektrik ve Kumanda

  • Acil stop ve hareket komutunun kontrolü
  • Alt-üst sınır ve konum sensörleri
  • Kapı, korkuluk veya konveyör hazır sinyalleri
  • Enerji izolasyonu ve bakım prosedürü
Uygulanacak mevzuat ve standartlar; platformun kullanım amacı, strok, kapasite, insan erişimi, yükleme biçimi, kumanda düzeni, pit yapısı ve kurulacağı ülkeye göre belirlenmelidir. Uygunluk iddiası tamamlanmış risk değerlendirmesi ve teknik doğrulamalarla yapılmalıdır.
Mühendislik Kriterleri

Yük Platformu Seçim Kriterleri

Yük ve Noktasal Basınç

Ağırlık Dağılımı ve Tekerlek Yükleri

Yük toplam ağırlığının yanında tekerlek, ayak veya forklift akslarının platforma uyguladığı yerel kuvvetler belirlenmelidir.

  • Minimum ve maksimum toplam yük
  • Tekerlek veya ayak temas ölçüleri
  • Merkez dışı ve hareketli yük senaryoları
Platform ve Strok

Ölçü, Kapalı Yükseklik ve Hedef Kot

Platform eni-boyu, kapalı yükseklik, kaldırma stroku ve yükleme yönleri makas düzeninin seçimini belirler.

  • Yük etrafındaki güvenli açıklıklar
  • Pit derinliği veya rampa yüksekliği
  • Tek, tandem veya çoklu makas seçimi
Çevrim ve Hidrolik

Silindir Kuvveti ve Isıl Yük

Günlük çevrim, kaldırma süresi, silindir yerleşimi, pompa debisi, motor gücü ve yağ sıcaklığı birlikte değerlendirilmelidir.

  • Saatlik ve günlük çevrim sayısı
  • Yükselme ve alçalma süresi
  • Yağ tankı, pompa ve soğutma ihtiyacı
Zemin ve Pit

Betonarme ve Ankraj Kontrolü

Platform reaksiyon kuvvetleri, pit duvarları, su drenajı, ankraj ve beton taşıma kapasitesi bina mühendisiyle doğrulanmalıdır.

  • Temel ve pit ölçüleri
  • Drenaj ve su girişine karşı önlem
  • Ankraj yerleri ve servis erişimi
Uygulama Alanları

Yük Platformu Kullanım Alanları

Yükleme Rampaları

Araç kasası ile tesis zemini arasındaki seviye farkının eşitlenmesi.

Üretim Hatları

Parça, kasa ve ekipmanın ergonomik çalışma yüksekliğine kaldırılması.

Depo ve Lojistik

Palet, kasa ve yüklerin farklı yükleme kotları arasında aktarılması.

Paketleme

Palet ve ürünlerin operatör veya makine çalışma seviyesine getirilmesi.

Otomotiv

Fikstür, motor, kasa ve ağır parçaların kaldırılması ve seviye ayarı.

Bakım Atölyeleri

Ekipman ve ağır parçaların bakım ve montaj seviyesine kaldırılması.

Gıda ve İçecek

Uygun malzeme ve temizlenebilirlik şartlarıyla palet ve ekipman kaldırma.

Ağır Sanayi

Kalıp, metal parça ve ağır üretim yüklerinin kontrollü kaldırılması.

Teknik Rehberler

Yük Platformu Entegrasyonu İçin Teknik Makaleler

Tüm Makaleler
Paletli Yükler Palet Konveyörü Seçiminde Dikkat Edilecek 10 Kriter Platform üzerindeki palet transferi, yük merkezi ve konveyör yerleşimi Rulolu Transfer Rulolu Konveyör Seçim Rehberi Platform ve yükleme noktasında rulo çapı, aralığı ve taşıma yükü seçimi Transfer Karşılaştırması Tahrikli ve Serbest Rulolu Konveyör Farkları Manuel veya otomatik platform beslemesi için doğru rulolu sistemin belirlenmesi
Mühendislik Araçları

İlgili Konveyör Hesaplama Araçları

Konveyörlü yük platformu uygulamalarında transfer mekanizmasının ilk değerlendirmesinde kullanılabilecek yardımcı araçlar.

İlgili Ürünler

Alternatif Dikey Taşıma Sistemleri

Tüm Dikey Sistemler
Sıkça Sorulan Sorular

Yük Platformu SSS

Yük platformu; palet, kasa, makine parçası, ekipman veya malzemeleri kısa ve orta seviye farkları arasında kaldırmak için kullanılan açık platformlu sistemdir. En yaygın yapısı çapraz makas kolları ve hidrolik silindirle çalışan makaslı kaldırma platformudur.

Bu sayfadaki ürün yalnızca yük ve malzeme kaldırmak için ele alınır. İnsan taşımak veya platform üzerinde çalışan personelle hareket etmek varsayılmamalıdır. Kullanım amacı, operatör erişimi ve uygulanacak mevzuat proje başlangıcında açıkça tanımlanmalıdır.

Kapasite; yük ve platform ağırlığı, yükün platform üzerindeki konumu, platform ölçüsü, makas geometrisi, silindir bağlantısı, kaldırma yüksekliği, çevrim sıklığı, dinamik etkiler ve zemin bağlantıları üzerinden hesaplanır. Tipik projelerde yaklaşık 500 ila 10000 kg aralığı değerlendirilebilir.

Gömme modelde platform kapalı konumdayken zeminle aynı seviyeye yaklaşacak biçimde beton pit içine yerleştirilir. Zemin üstü modelde makas paketi zeminin üzerinde kalır ve yükleme için rampa, forklift veya başka bir transfer çözümü gerekebilir. Pit ölçüsü yalnızca platform ölçüsüne göre değil, üretici yerleşimine göre hazırlanmalıdır.

Tek makaslı sistem daha düşük kapalı yükseklik ve belirli strok aralıkları için kullanılır. Dikey olarak üst üste yerleştirilmiş çift veya çoklu makas yapıları daha yüksek stroklara ulaşabilir; ancak stabilite, kılavuzlama, burkulma, silindir kuvveti ve yapısal rijitlik ayrıca hesaplanmalıdır.

Evet. Platform üzerine rulolu, zincirli veya bantlı konveyör eklenerek yük otomatik alınabilir ve boşaltılabilir. Platform konumu, yük varlığı, kapı veya korkuluk durumu ve karşı konveyör hazır sinyalleri PLC üzerinden koordine edilebilir.

Teknik Destek ve Teklif

Yük Platformu Projenizi Paylaşın

Yük ölçüsü ve ağırlığı, tekerlek veya ayak temas noktaları, platform ölçüsü, kapalı yükseklik, hedef strok, pit veya zemin üstü kurulum, günlük çevrim ve çalışma ortamını paylaşın. Teknik ekip uygun makas, silindir, şase ve güvenlik yapısını değerlendirsin.
