Dikey Taşıma Sistemleri

Koli, paket, kasa, palet, ekipman, ağır yük ve taneli ürünleri farklı kat veya proses seviyeleri arasında taşıyan; sürekli akışlı konveyörlerden platformlu asansörlere kadar sekiz farklı ürün ailesini tek mühendislik yaklaşımında birleştiren çözümler.

8 ürün grubu farklı yük tipleri Sürekli / Kesintili taşıma Koli / Palet / Granül uygulamaları PLC / VFD / WMS entegrasyonu
Sistemleri İncele Projenizi Paylaşın
Platform
dikey konveyör ve asansör
Continuous
eğimli ve spiral akış
Pallet
otomatik palet transferi
Bucket
granül ve taneli ürün
Ürün Ailesi Seçim Rehberi Sistem Karşılaştırması Sıkça Sorulan Sorular
Genel Bakış

Dikey Taşıma Sistemi Nedir?

Dikey taşıma sistemi, malzemeyi yalnızca yukarı veya aşağı hareket ettiren tek bir makine türü değildir. Ürün tabanı ve akış davranışına göre bantlı konveyör, spiral hat, kovalı elevatör, platformlu dikey konveyör, palet asansörü, yük asansörü veya hidrolik makaslı platform seçilebilir.

Doğru seçim yapılırken ürünün ölçüsü, ağırlığı, ağırlık merkezi, palet alt yapısı veya yığın yoğunluğu; seviye farkı, saatlik kapasite, kullanılabilir alan, giriş-çıkış yönleri, çevrim, bakım erişimi, temizlik ve otomasyon gereksinimleri birlikte değerlendirilir.

Akıllı Sistem Ön Seçimi

Dikey Taşıma Sistemi Seçim ve Öneri Sihirbazı

Taşınacak ürün, yükseklik, hat hızı, saatlik kapasite ve tesis koşullarını seçin. Araç; sekiz dikey taşıma sistemi arasından en uygun alternatifleri karşılaştırmalı olarak önerir.

1
2
3
4
metre
5
6
7
8
9
10

Bu araç mühendislik ön seçimi yapar. Kesin sistem; gerçek ürün numunesi, maksimum ölçü ve ağırlık, giriş-çıkış yönleri, bina bağlantıları, çevrim hesabı, güvenlik ve risk değerlendirmesi tamamlandıktan sonra belirlenmelidir.

Sonuçlar göreceli uyum puanıdır

En yüksek puan tek başına kesin proje onayı anlamına gelmez. İlk dört seçenek; ürün uyumu, kapasite, alan, yükseklik ve işletme koşullarının birlikte değerlendirilmesiyle sıralanır.

Ürün Ailesi

Dikey Taşıma Sistemleri

Ürün kartlarındaki kapasite açıklamaları sabit model garantisi değildir. Kesin değerler ürün, yerleşim, çevrim ve mühendislik hesabına göre belirlenir.

Katlar arası dikey konveyör sistemi
Platformlu Transfer

Dikey Konveyör

Koli, kasa, palet ve üretim yüklerini karşılıklı hareket eden platformla sabit kat veya proses seviyeleri arasında taşır.

Uygun kullanım: Kesintili görev ve sabit duraklar
Kapasite yaklaşımı: Ürüne ve platform hesabına göre
Ürün Detayı
Eğimli bantlı konveyör sistemi
Bantlı Seviye Değişimi

Eğimli Konveyör

Koli, paket ve uygun ürünleri düz eğimli, alt-üst yataylı veya Z tipi bant düzeniyle farklı seviyelere aktarır.

Uygun kullanım: Yeterli yatay alan ve sürekli akış
Kapasite yaklaşımı: Bant, eğim ve ürüne göre
Ürün Detayı

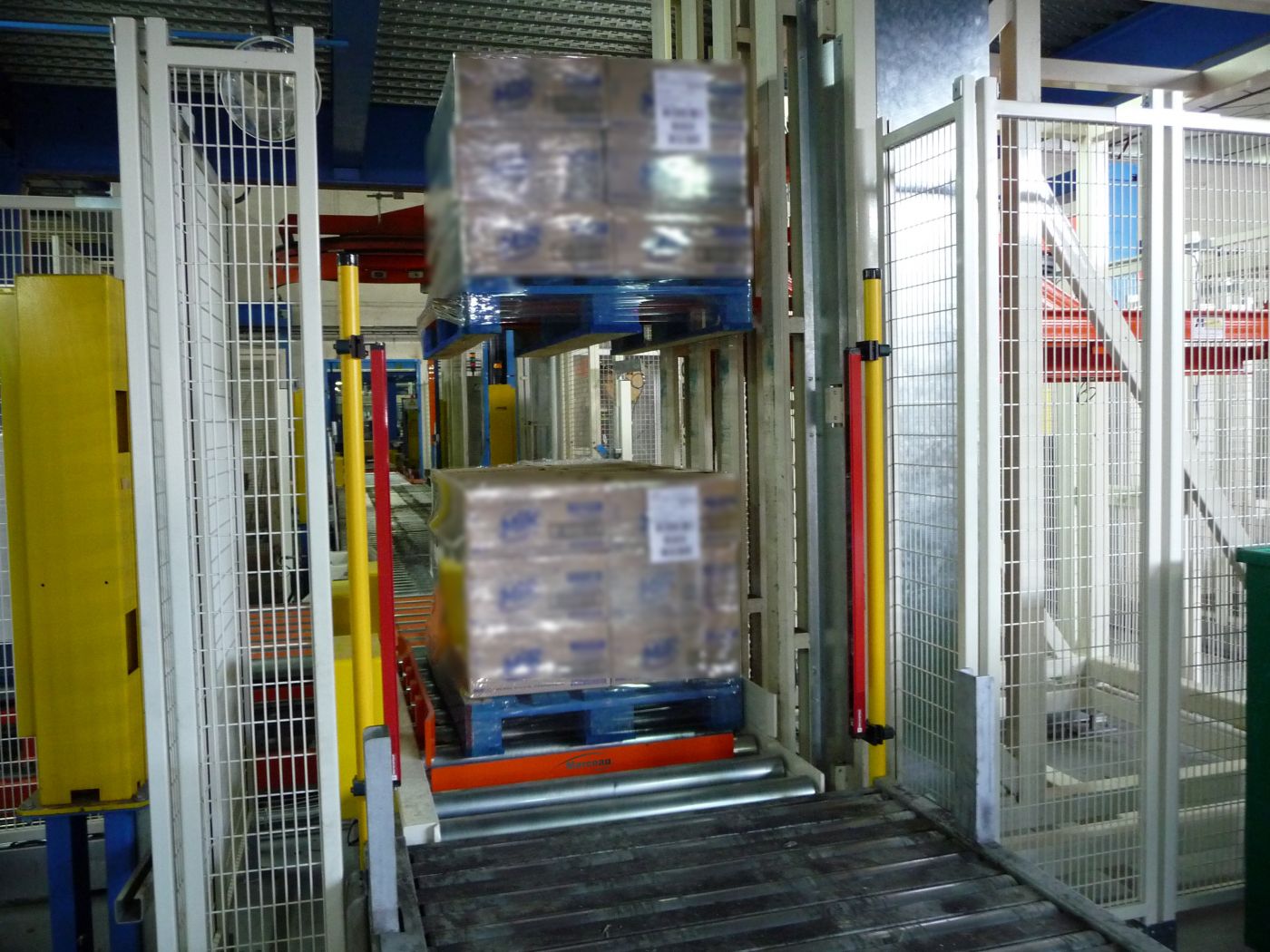

Konveyörlü palet asansörü ve dikey palet taşıma sistemi
Otomatik Palet Transferi

Palet Asansörü

Paletli yükleri rulolu, zincirli veya projeye özel konveyörlü platformla depo ve üretim katları arasında taşır.

Uygun kullanım: Palet hattı ve depo otomasyonu
Kapasite yaklaşımı: Palet, yük ve çevrim hesabına göre
Ürün Detayı
Modüler bantlı spiral konveyör sistemi
Sürekli Spiral Akış

Spiral Konveyör

Koli, kasa, tepsi ve paketleri sarmal modüler bant üzerinde kesintisiz biçimde yükseltir veya alçaltır.

Uygun kullanım: Yüksek akış ve kompakt sarmal güzergâh
Kapasite yaklaşımı: Bant serisi ve spiral hesabına göre
Ürün Detayı

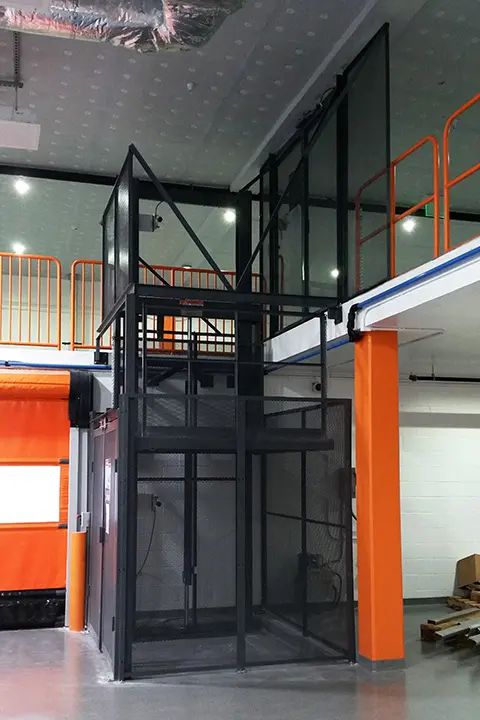

Endüstriyel yük asansörü
Ağır Genel Yük

Yük Asansörü

Makine, ekipman, kasa, palet ve ağır malzemeleri hidrolik veya mekanik tahrikle sabit katlar arasında taşır.

Uygun kullanım: Genel yük ve çoklu durak
Kapasite yaklaşımı: Platform, bina ve tahrik hesabına göre
Ürün Detayı

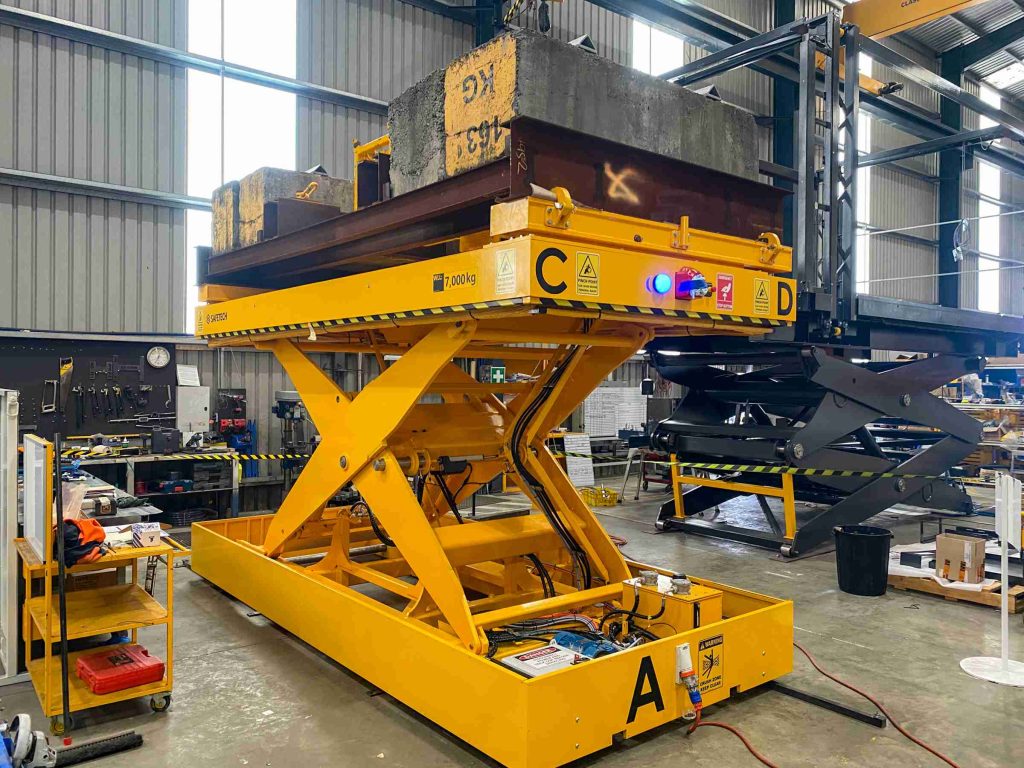

Hidrolik makaslı yük platformu
Makaslı Kaldırma

Yük Platformu

Palet, kasa ve ekipmanları kısa veya orta seviye farklarında gömme ya da zemin üstü makaslı platformla kaldırır.

Uygun kullanım: Seviye eşitleme ve ergonomik kaldırma
Kapasite yaklaşımı: Makas, silindir ve noktasal yük hesabına göre
Ürün Detayı
Z tipi kovalı elevatör
Kovalı Ürün Taşıma

Z Elevatör

Granül, tohum, kuruyemiş, pelet ve uygun küçük parçaları bağımsız kovalar içinde yatay-dikey-yatay güzergâhta taşır.

Uygun kullanım: Taneli ve akışkan küçük ürün
Kapasite yaklaşımı: Kova hacmi, dolum ve yoğunluğa göre
Ürün Detayı
Yatay giriş ve çıkış bölümlü Z konveyör
Üç Bölümlü Bant Hattı

Z Konveyör

Koli, paket ve uygun küçük veya dökme ürünleri yatay giriş, eğimli taşıma ve yatay çıkış bölümleriyle aktarır.

Uygun kullanım: Bantlı sürekli seviye transferi
Kapasite yaklaşımı: Bant, çıta, eğim ve ürüne göre
Ürün Detayı
Seçim Rehberi

Hangi Dikey Taşıma Sistemi Uygun?

Koli, Kasa ve Paket

  • Sürekli ve sarmal akış için spiral konveyör
  • Yeterli yatay alan varsa eğimli veya Z konveyör
  • Sabit durak ve kesintili görev için dikey konveyör
  • Ürün tabanı ve ağırlık merkezi kontrolü

Paletli Yük

  • Otomatik hat bağlantısı için palet asansörü
  • Genel platform görevi için dikey konveyör
  • Ağır ve farklı yükler için yük asansörü
  • Palet alt kızak yönü ve merkezleme kontrolü

Granül ve Küçük Parça

  • Akışkan taneli ürün için kovalı Z elevatör
  • Çıta ve fırfırla taşınabiliyorsa Z konveyör
  • Yığın yoğunluğu, nem ve yapışma testi
  • Besleme ve boşaltma ekipmanı koordinasyonu

Makine ve Ağır Genel Yük

  • Katlar arası görev için yük asansörü
  • Kısa-orta strok için hidrolik yük platformu
  • Noktasal yük ve ağırlık merkezi hesabı
  • Bina, pit, ankraj ve bakım alanı kontrolü
Karşılaştırma

Dikey Taşıma Sistemleri Karşılaştırması

Sistem Akış biçimi Uygun yük Alan yaklaşımı Ana seçim kriteri
Dikey konveyör Kesintili platform görevi Koli, kasa, palet, özel yük Düşük zemin alanı, dikey kolon Platform, durak, çevrim ve kapılar
Eğimli konveyör Sürekli bant akışı Koli, paket, uygun küçük ürün Eğime bağlı daha uzun yatay alan Ürün kayması, eğim ve geçişler
Palet asansörü Otomatik platform görevi Paletli yük Dikey kolon ve kat istasyonları Palet alt yapısı ve hat senkronu
Spiral konveyör Sürekli sarmal akış Koli, kasa, tepsi, paket Spiral dış çapı kadar alan Ürün tabanı, yarıçap ve bant çekmesi
Yük asansörü Kesintili kat görevi Makine, ekipman, ağır genel yük Şaft veya bağımsız konstrüksiyon Kapasite, bina, erişim ve tahrik
Yük platformu Makaslı kaldırma Palet, kasa, ekipman Platform ve pit alanı Strok, noktasal yük ve makas hesabı
Z elevatör Kovalı sürekli taşıma Granül, tohum, pelet, küçük parça Dar dikey gövde ve yatay uçlar Kova dolumu, yoğunluk ve boşaltma
Z konveyör Üç bölümlü bant akışı Koli, paket, uygun dökme ürün Alt ve üst yatay bölüm gerektirir Eğim, çıta, fırfır ve geçiş geometrisi
Mühendislik Kriterleri

Projelendirmede Birlikte Değerlendirilen Konular

Ürün ve Yük

Geometri, Ağırlık ve Davranış

Koli tabanı, palet kızak yönü, yük ağırlık merkezi, tekerlek noktasal yükü veya dökme ürün yığın yoğunluğu sistem tipini belirler.

  • Minimum ve maksimum ölçüler
  • Toplam ve eksantrik yük
  • Kayma, devrilme, kırılma veya yapışma riski
Yerleşim

Kotlar, Alan ve Giriş-Çıkış

Alt ve üst seviye, şaft, spiral çapı, eğimli hat uzunluğu, platform alanı ve servis boşlukları tesis planında gösterilmelidir.

  • Kat ve proses kotları
  • Giriş-çıkış yönleri
  • Bakım ve parça değişim alanı
Kapasite ve Çevrim

Sürekli Akış veya Görev Süresi

Bantlı sistemlerde hız ve ürün aralığı; platformlu sistemlerde seyir, kapı, yükleme ve boşaltma süreleri kapasiteyi belirler.

  • Saatlik ürün veya palet hedefi
  • Hızlanma, duruş ve tampon kapasitesi
  • Kaynak ve hedef hat darboğazları
Kontrol ve Güvenlik

PLC, Sensör ve Erişim Düzeni

Kapılar, koruyucular, palet veya ürün sensörleri, VFD, görev sırası ve üst sistem bağlantıları ortak senaryoda tanımlanmalıdır.

  • Acil duruş ve güvenli yeniden başlatma
  • Hat hazır, doluluk ve konum sinyalleri
  • WMS, MES, barkod veya RFID bağlantısı
Güvenlik Yaklaşımı

Her Sistem İçin Projeye Özel Risk Değerlendirmesi

Hareketli Parçalar

  • Tambur, zincir, dişli, makas ve platform bölgeleri
  • Sıkışma, kesilme ve ürün düşmesi riskleri
  • Koruyucu ve erişim kapakları
  • Bakım sırasında enerji izolasyonu

Kat ve Platform Erişimi

  • Kapı ve kilit doğrulaması
  • Kat açıklıklarında düşme kontrolü
  • Yük taşması ve platform hizası
  • İnsan taşıma amacının ayrıca tanımlanması

Ürün Akışı

  • Yığılma, tıkanma ve geri hareket kontrolü
  • Giriş ve çıkış hazır sinyalleri
  • Ürün düşmesi ve yan kılavuzlar
  • Numune ürün testleri

Uygunluk ve Teknik Dosya

  • Kullanım amacı ve ülkeye göre mevzuat
  • Tamamlanmış risk değerlendirmesi
  • Elektrik, mekanik ve yapısal doğrulamalar
  • Bakım ve periyodik kontrol planı
Tek bir standart, kapasite veya koruma sınıfı tüm dikey taşıma sistemlerine otomatik olarak uygulanamaz. Uygunluk; seçilen sistem, kullanım amacı, erişim düzeni, ürün, hız, kapasite, bina entegrasyonu ve kurulacağı ülkeye göre proje bazında doğrulanmalıdır.
Sıkça Sorulan Sorular

Dikey Taşıma Sistemleri SSS

Dikey taşıma sistemi; ürün, palet, kasa, ekipman veya dökme malzemeleri farklı kat ve proses seviyeleri arasında aktaran konveyör, platform, asansör ve elevatör çözümlerinin genel adıdır. Doğru sistem ürünün geometrisi, ağırlığı, hedef kapasite, kot farkı ve tesis yerleşimine göre seçilir.

Palet asansörü, palet alt geometrisine uygun rulolu veya zincirli platformla otomatik palet alışverişine odaklanır. Dikey konveyör ise koli, kasa, palet veya özel taşıyıcılar için daha genel platform ve istasyon düzenleriyle projelendirilebilir.

Koli ve paketlerin kesintisiz akışla farklı seviyelere taşınması, platformlu sistemdeki görev beklemelerinin istenmemesi ve sarmal güzergâh için yeterli dış çap bulunması halinde spiral konveyör değerlendirilebilir. Ürün tabanı, dönüş yarıçapı, bant çekmesi ve bakım alanı kontrol edilmelidir.

Z elevatörde granül ve küçük parçalar bağımsız kovalar içinde taşınır. Z konveyörde koli, paket veya uygun dökme ürün tek parça bant üzerinde ilerler. Dış geometri benzer olsa da ürün taşıma yöntemi ve kapasite hesabı farklıdır.

Yük asansörü genellikle sabit katlar arasında kılavuzlu taşıyıcıyla görev yapar. Yük platformu ise çoğunlukla makaslı yapı kullanarak yükleme kotunu eşitleme, ergonomik çalışma veya kısa-orta strok kaldırma amacıyla seçilir.

Ürün ölçüsü, ağırlık, taban veya akış davranışı, alt-üst kotlar, saatlik kapasite, kullanılabilir alan, giriş-çıkış yönleri, temizlik şartları, insan erişimi ve otomasyon sinyalleri birlikte değerlendirilmelidir. Kesin seçim yerleşim ve mühendislik hesabı tamamlandıktan sonra yapılmalıdır.

Sistem Seçimi ve Teklif

Dikey Taşıma Projenizi Birlikte Değerlendirelim

Ürün veya yük ölçüsü, ağırlığı, alt-üst seviye kotları, saatlik kapasite, giriş-çıkış yönleri, kullanılabilir alan, ortam ve otomasyon ihtiyacını paylaşın. Teknik ekip uygun ürün ailesini, yerleşimi, tahriki ve kontrol yapısını değerlendirsin.
