Akordiyon konveyör genel görünüm
Katlanabilir · Esnek · Avare Rulolu

Akordiyon Konveyör

Depo, kargo ve araç yükleme operasyonlarında kullanılmak üzere genişleyip daralabilen makas şaseli rulolu konveyör. Katlandığında az yer kaplar; tekerlekli yapısı sayesinde farklı çalışma noktalarına taşınabilir.

300–600 mm genişlik 1:3–1:5 tipik uzama Ø50–Ø76 mm rulo Avare çalışma
Teknik Özellikler Teklif İste
Esnek
değişken hat uzunluğu
Mobil
kilitli tekerlek
Rulo
düz tabanlı ürünler
Depo
yükleme ve transfer
Tüm Rulolu Konveyörler Avare Rulolu Motorlu Rulolu Raf Konveyörü

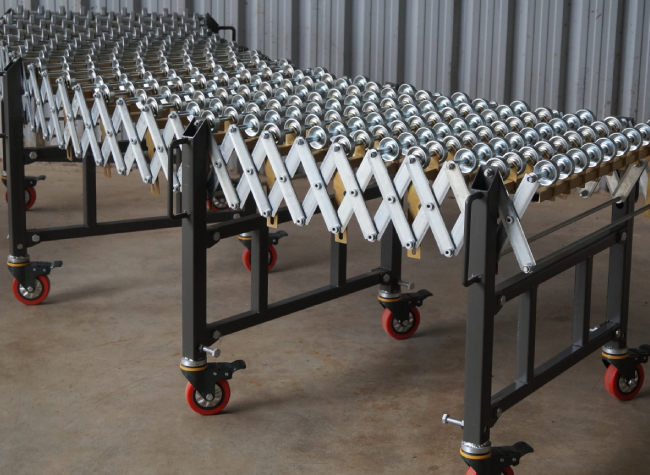

Akordiyon konveyör genel görünüm

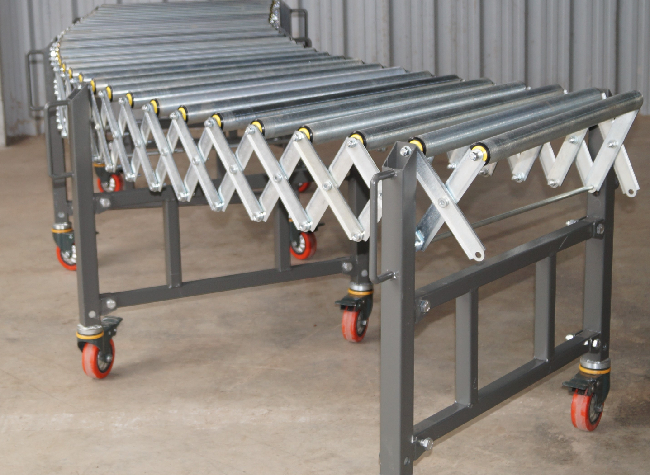

Uzatılmış akordiyon rulolu konveyör

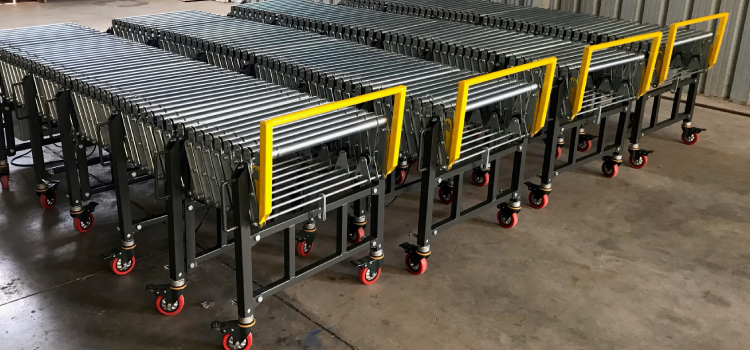

Katlanabilir makas şaseli konveyör

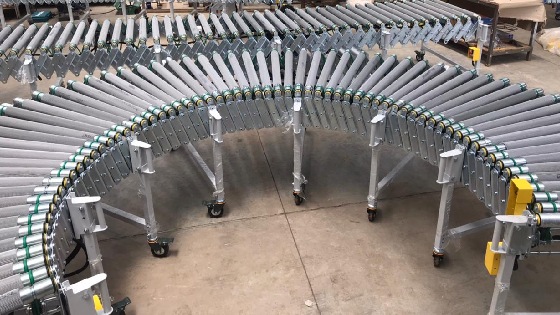

Tekerlekli akordiyon konveyör uygulaması

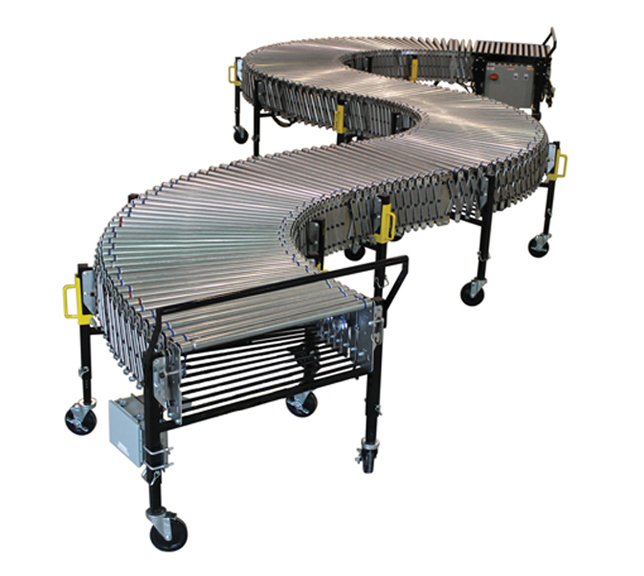

Akordiyon konveyör rulo ve şase detayı
Tipik katlanmış ve uzatılmış boy karşılaştırması
Katlanmış 1 birim
Uzatılmış 3–5

Gerçek oran; makas geometrisi, modül sayısı, rulo aralığı ve taşıma kapasitesine göre projede kesinleştirilir.

Teknik Özellikler

Akordiyon Konveyör Teknik Değerleri

Konveyör genişliği 300 / 400 / 500 / 600 mm
Katlanmış uzunluk Projeye göre yaklaşık 1000–2500 mm
Uzatılmış uzunluk Projeye göre yaklaşık 4000–10000 mm
Tipik uzama oranı Yaklaşık 1:3–1:5
Rulo çapı seçenekleri Ø50 / Ø60 / Ø76 mm
Rulo aralığı seçenekleri 75 / 100 / 150 mm
Taşıma kapasitesi Ürün, açıklık ve şaseye göre projelendirilir
Çalışma biçimi Avare rulo; eğimli veya operatör destekli
Şase seçenekleri Galvaniz çelik / Alüminyum / AISI 304
Rulo seçenekleri Çelik / Plastik / Paslanmaz çelik
Yükseklik ayarı Ayarlanabilir ayak seçeneği
Hareket kabiliyeti Kilitli tekerlekli portatif yapı
Minimum ürün uzunluğu, ürünün aynı anda yeterli sayıda ruloya temas etmesini sağlayacak şekilde rulo aralığıyla birlikte seçilmelidir. Taşıma kapasitesi tek bir genel değerle değil, konveyörün açık boyu, şase geometrisi ve yük dağılımı üzerinden doğrulanmalıdır.
Teknik Bilgileri Gönder Rulolu Konveyörler
Yapı ve Bileşenler

Akordiyon Konveyörün Ana Bileşenleri

Makas Şase

Birbirine mafsallı X profiller konveyörün doğrusal olarak genişleyip daralmasını sağlar. Şase kesiti ve bağlantılar, açık boydaki yük durumuna göre seçilir.

Genişleyen ve katlanan yapı

Avare Rulolar

Rulolar motorsuz olarak serbestçe döner. Rulo çapı ve aralığı; ürünün tabanı, uzunluğu, ağırlığı ve istenen hareket biçimine göre belirlenir.

Ø50 / Ø60 / Ø76 mm seçenekleri

Ayak ve Tekerlekler

Ayarlanabilir ayaklar çalışma yüksekliğini ve güvenli eğimi düzenler. Kilitli tekerlekler konveyörün taşınmasını ve operasyon sırasında sabitlenmesini sağlar.

Mobil ve ayarlanabilir kullanım
Çalışma Prensibi

Akordiyon Konveyör Nasıl Kullanılır?

1
Konumlandırma

Konveyör yükleme kapısı, araç kasası veya çalışma istasyonu önüne getirilir ve tekerlekler kilitlenir.

2
Boy Ayarı

Makas şase kontrollü biçimde açılarak gerekli uzunluğa getirilir. Üretici tarafından verilen açık boy sınırları aşılmaz.

3
Seviye ve Eğim

Ayaklar ürünün kontrolsüz hızlanmasını önleyecek şekilde ayarlanır. Gerekirse hız kontrol elemanları veya durdurucular kullanılır.

4
Katlama ve Park

Operasyon tamamlandıktan sonra ürünler hattan alınır, şase kontrollü biçimde katlanır ve konveyör güvenli alana taşınır.

Malzeme Seçimi

Şase ve Rulo Malzeme Seçenekleri

Malzeme seçimi yalnızca maliyete göre değil; yük, taşıma sıklığı, nem, temizlik, darbe ve korozyon şartlarına göre yapılmalıdır.

Galvaniz Çelik

Genel depo, kargo ve lojistik uygulamalarında dayanıklı ve ekonomik şase çözümüdür.

Genel endüstriyel kullanım

Alüminyum

Sık yer değiştiren ve operatör tarafından taşınan sistemlerde daha düşük kütle avantajı sağlar.

Taşınabilirlik önceliği

AISI 304 Paslanmaz

Nemli, korozif veya düzenli temizlenen ortamlarda paslanmaz şase ve uygun rulo seçenekleri değerlendirilebilir.

Temizlenebilir ve korozyona dayanıklı
Projelendirme Kriterleri

Akordiyon Konveyör Seçiminde Dikkat Edilecekler

Ürün Bilgisi

Taban Ölçüsü ve Ağırlık

Ürünün düz taban uzunluğu, genişliği, tekil ağırlığı ve ağırlık merkezi rulo çapı, rulo aralığı ve kılavuz ihtiyacını belirler.

  • Minimum ve maksimum koli ölçüsü
  • Tek ürün ve metre başına yük
  • Devrilme ve sıkışma riski
Hat Bilgisi

Katlanmış ve Açık Boy

Depolama alanı, araç kasası derinliği ve çalışma noktası arasındaki mesafe birlikte değerlendirilerek gerekli uzama oranı belirlenir.

  • Minimum park alanı
  • Maksimum çalışma mesafesi
  • Hat yönü ve dönüş ihtiyacı
Çalışma Koşulu

Eğim ve Ürün Hızı

Yerçekimli kullanımda eğim, ürünün kontrolsüz hızlanmasına veya çarpışmasına neden olmayacak şekilde belirlenmelidir.

  • Başlangıç ve bitiş yüksekliği
  • Ürünler arası güvenli mesafe
  • Durdurucu ve fren ihtiyacı
Operasyon

Taşınabilirlik ve Güvenlik

Tekerlek kapasitesi, kilitleme sistemi, yan kılavuzlar ve makas bölgelerindeki sıkışma riskleri kullanım senaryosuna göre değerlendirilir.

  • Kilitli tekerlek ve sabitleme
  • Yan kılavuz ve uç durdurucu
  • Makas bağlantılarında koruma
Uygulama Alanları

Akordiyon Konveyör Kullanım Alanları

Araç Yükleme

Kutu ve kolilerin araç kasası ile yükleme alanı arasında taşınması.

Kargo Operasyonları

Paketlerin ayrıştırma, yükleme ve boşaltma noktalarına aktarılması.

Depo ve Lojistik

Değişken çalışma noktaları arasında geçici ve taşınabilir bağlantı.

E-Ticaret

Sipariş paketlerinin toplama ve sevkiyat alanları arasında taşınması.

Üretim

Geçici montaj istasyonları ve değişken yerleşimli üretim alanları.

Dağıtım Merkezleri

Yoğun dönemlerde ek yükleme hattı ve geçici ürün transferi.

Teknik Rehberler

Akordiyon ve Rulolu Konveyör Seçim Rehberleri

Tüm Makaleler
Seçim Rehberi Rulolu Konveyör Seçiminde Temel Kriterler Ürün tabanı, rulo aralığı, yük kapasitesi ve çalışma biçiminin birlikte değerlendirilmesi Sistem Karşılaştırması Tahrikli ve Serbest Rulolu Konveyör Farkları Avare rulolu sistem ile motorlu rulolu hattın kullanım, kontrol ve maliyet farkları Konveyör Bilgi Merkezi Konveyör Tasarımı ve Uygulama Makaleleri Bantlı, rulolu, palet ve dikey taşıma sistemleri için teknik içerikler
İlgili Ürünler

Rulolu Konveyör ve Bantlı Taşıma Çözümleri

Tüm Rulolu Konveyörler
Sıkça Sorulan Sorular

Akordiyon Konveyör SSS

Akordiyon konveyör; makas biçimli şasesi genişleyip daralabilen, genellikle avare rulolar ve tekerlekli ayaklarla üretilen esnek taşıma sistemidir. Kullanılmadığında katlanarak az yer kaplar; operasyon sırasında ihtiyaç duyulan mesafeye uzatılabilir.

Akordiyon konveyör makas bağlantılı şaseyle açılıp kapanır ve hat boyunca esnek biçimde yönlendirilebilir. Teleskopik konveyör ise çoğunlukla iç içe geçen doğrusal bomlardan oluşur ve araç kasasına düz bir eksende uzanır. İki ürün benzer yükleme işlerinde kullanılsa da mekanizmaları ve kullanım biçimleri farklıdır.

Avare rulolar serbestçe döner. Konveyöre uygun ve güvenli bir eğim verildiğinde düz tabanlı ürünler yerçekimiyle ilerleyebilir; yatay kullanımda ürün operatör tarafından itilebilir. Motorsuz modelde tahrik enerjisi kullanılmaz.

Kutu, koli, kasa ve tepsi gibi sert ve düz tabanlı ürünler uygundur. Ürünün devrilmeden taşınabilmesi için aynı anda yeterli sayıda ruloya temas etmesi gerekir. Torba ve düzensiz tabanlı ürünlerde bantlı konveyör daha uygun olabilir.

Uzama miktarı makas geometrisine, modül sayısına ve şase dayanımına bağlıdır. Bu sayfadaki tipik proje aralığı yaklaşık 1:3 ile 1:5'tir; katlanmış ve açık uzunluk kesin olarak proje ölçülerine göre belirlenir.

Genel depo ve lojistik uygulamalarında galvaniz çelik, sık taşınan sistemlerde hafif alüminyum, nemli veya düzenli temizlenen alanlarda paslanmaz çelik değerlendirilebilir. Rulo malzemesi ürün ağırlığı, ses seviyesi, darbe ve ortam şartlarına göre seçilir.

Teknik Destek ve Teklif

Akordiyon Konveyör Projenizi Paylaşın

Minimum ve maksimum ürün ölçüsü, ürün ağırlığı, gerekli katlanmış ve açık boy, çalışma yüksekliği ve malzeme tercihini paylaşın. Teknik ekip uygun rulo aralığını ve şase yapısını değerlendirsin.
