Serbest dönüş rulolu palet konveyörü genel görünüm
Manuel Döner Tabla · Avare Rulo · Palet Yönlendirme

Serbest Dönüş Rulolu Palet Konveyörü

Paletlerin avare rulolu döner tabla üzerinde operatör tarafından kontrollü biçimde çevrilmesi, hizalanması ve farklı taşıma yönlerine aktarılması için tasarlanan manuel palet yönlendirme ve konumlandırma sistemi.

Manuel dönüş hareketi 90° / 180° standart duruşlar Avare rulo transfer yüzeyi Kilit / Stop seçenekleri
Teknik Özellikler Teklif İste
Manual
operatör kontrollü
Turn
döner tabla yapısı
Roller
avare rulo yüzeyi
Lock
mekanik konum kilidi
Tüm Palet Konveyörleri Serbest Rulolu Palet Dönüş Palet Döner Palet
Serbest dönüş rulolu palet konveyörü genel görünüm

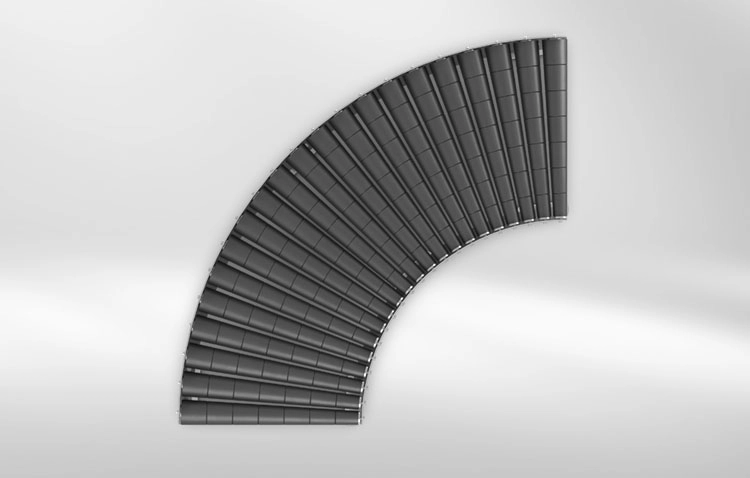

Manuel rulolu döner tabla palet konveyörü

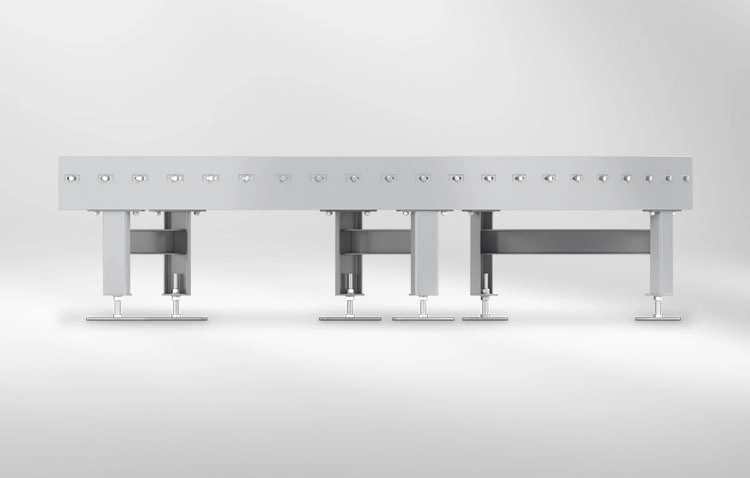

Serbest rulolu palet yönlendirme sistemi

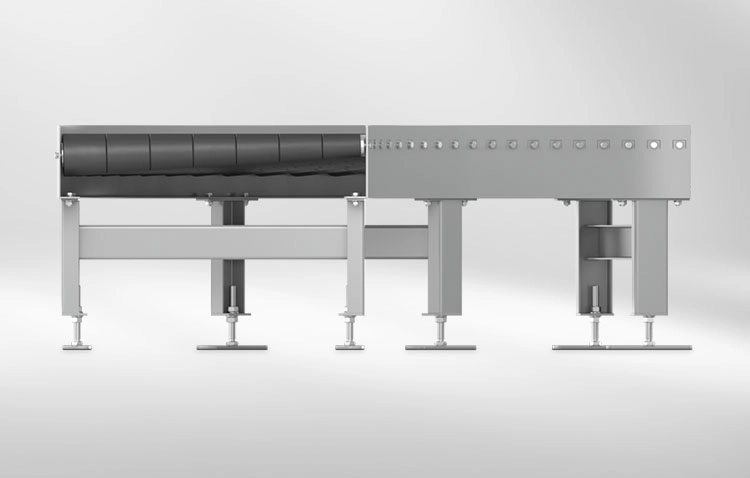

Palet için manuel döner rulolu transfer tablası
Teknik Özellikler

Serbest Dönüş Rulolu Palet Konveyörü Teknik Değerleri

Çalışma tipi Manuel döner tabla ve avare rulolu transfer
Dönüş açıları 90° / 180° veya mekanik yapıya göre özel açı
Taşıma kapasitesi Tabla, yataklama, palet ve ergonomi hesabına göre
Rulo çapı Yaklaşık Ø50 / Ø60 / Ø76 mm veya projeye özel
Rulo malzemesi Çelik / Galvaniz / Paslanmaz / PVC veya elastomer kaplı
Taşıma genişliği Yaklaşık 1000–1400 mm veya palet ölçüsüne göre
Tabla boyutu Palet ölçüsü, dönüş zarfı ve tesis boşluğuna göre
Döner yataklama Merkez yatak / Dönüş yatağı / Destek tekerlekleri
Konum sabitleme Mekanik durdurucu / Yaylı pim / Ayak pedallı kilit
Şase seçenekleri Boyalı yapısal çelik / Galvaniz / AISI 304
Opsiyonlar Tartım / Merkezleme / Son durdurucu / Motorlu destek
Güvenlik Risk değerlendirmesine göre koruyucu, stop ve erişim önlemleri
Taşıma kapasitesi ile manuel döndürme kolaylığı aynı değer değildir. Tabla ve rulolar yükü mekanik olarak taşıyabilse bile operatörün uygulaması gereken başlangıç kuvveti; yük ağırlığı, ağırlık merkezi, rulman sürtünmesi, palet deformasyonu ve döner tabla çapına göre ergonomik olarak ayrıca değerlendirilmelidir.
Palet Bilgilerini Gönder Palet Konveyörleri
Sistem Karşılaştırması

Serbest Rulolu Hat, Manuel Döner Tabla ve Motorlu Döner Sistem

Üç sistemde de rulo kullanılabilir; ancak paletin hareket biçimi ve dönüş mekanizması farklıdır.

Sistem Hareket biçimi Uygun kullanım Temel tasarım konusu
Serbest rulolu palet hattı Palet doğrusal yönde elle veya eğimle ilerler Manuel doğrusal transfer ve tamponlama Rulo aralığı, eğim ve kontrollü durdurma
Serbest dönüş rulolu tabla Tabla ve palet operatör tarafından döndürülür Düşük çevrimli manuel yön ve oryantasyon değişimi Döner yatak, kilit, ergonomi ve dönüş zarfı
Dönüş palet konveyörü Palet farklı taşıma eksenine transfer edilir 90° hat geçişi ve palet yönünü koruma seçeneği Rulo-zincir transferi ve palet kızak yönü
Motorlu döner palet konveyörü Tabla motorla 90° veya 180° döner Yüksek çevrim ve otomatik palet oryantasyonu Tork, pozisyon kontrolü, frenleme ve güvenlik alanı
Çalışma Prensibi

Manuel Rulolu Döner Tabla Nasıl Çalışır?

1
Palet Kabulü

Palet avare rulolar üzerinde döner tablaya alınır ve son durdurucu veya kılavuzla tabla merkezine göre konumlandırılır.

2
Tabla Kilidinin Açılması

Yaylı pim, kol veya ayak pedalıyla mekanik konum kilidi serbest bırakılır; tabla kontrollü dönüşe hazırlanır.

3
Manuel Dönüş

Operatör paleti veya tabla kolunu kontrollü kuvvetle hareket ettirerek hedef 90°, 180° ya da özel mekanik konuma getirir.

4
Kilitleme ve Çıkış

Tabla hedef hatta hizalandığında mekanik kilit devreye alınır ve palet avare rulolar üzerinden çıkış konveyörüne aktarılır.

Ürün Konfigürasyonları

Serbest Dönüş Rulolu Sistem Seçenekleri

90 Derece Kilitli Tabla

L tipi hat geçişinde tabla giriş ve çıkış doğrultularında mekanik olarak kilitlenir.

İki sabit çalışma konumu

180 Derece Manuel Çevirme

Paletin ön ve arka yönünü değiştirmek için yarım tur dönebilen ve hedef pozisyonlarda sabitlenen tabla kullanılır.

Palet oryantasyon değişimi

Tam Tur Döner Tabla

Dönüş zarfı ve çevresel boşluk uygunsa mekanik tabla tam tur dönebilecek biçimde tasarlanabilir.

Rulolar değil tabla döner

Bilyalı veya Omni Yüzey

Düz ve kararlı tabanlı yüklerin tabla üzerinde çok yönlü manuel hareketi için bilyalı veya omni rulo yüzey seçilebilir.

Palet tabanı testi gerekir

Tartım Entegrasyonlu Tabla

Döner tabla altına yük hücreleri eklenerek palet ağırlığı ölçülebilir ve gösterge veya PLC sistemine aktarılabilir.

Tartım ve manuel yönlendirme

Motor Destekli Versiyon

Manuel kuvvetin veya çevrim sayısının yükseldiği projelerde dönüş ya da rulo transferine motor desteği eklenebilir.

Yarı otomatik veya motorlu seçenek
Mühendislik Kriterleri

Serbest Dönüş Rulolu Palet Konveyörü Seçim Kriterleri

Palet ve Yük

Ölçü, Ağırlık ve Ağırlık Merkezi

Palet ölçüsü, alt kızak yapısı, yük yüksekliği ve ağırlık merkezinin tabla eksenine uzaklığı belirlenmelidir.

  • Minimum ve maksimum palet ölçüsü
  • Toplam yük ve eksantriklik
  • Palet hasarı ve deformasyon toleransı
Tabla Mekaniği

Yataklama ve Dönüş Direnci

Merkez yatağı, destek tekerlekleri, tabla şasesi ve rulolar statik yükün yanında dönüş ve darbe kuvvetleriyle hesaplanır.

  • Döner yatak ve destek tekerleği kapasitesi
  • Tabla çapı ve dönüş zarfı
  • Başlangıç ve sürekli dönüş kuvveti
Ergonomi

Operatör Kuvveti ve Çevrim

Manuel çözümün uygunluğu yalnızca yükün taşınabilmesine göre değil, operatörün güvenli kuvvet ve tekrar sayısına göre değerlendirilir.

  • İtme-çekme kuvveti
  • Vardiya içindeki çevrim sayısı
  • Çalışma yüksekliği ve erişim mesafesi
Güvenlik ve Kilit

Kontrollü Konumlandırma

Tabla beklenmeyen biçimde dönmemeli; giriş ve çıkış konumlarında mekanik kilit, durdurucu ve erişim önlemleri bulunmalıdır.

  • 90° ve 180° mekanik duruşlar
  • Sıkışma ve ezilme noktaları
  • Palet taşması ve yük devrilmesi riski
Sistem Özellikleri

Serbest Dönüş Rulolu Sistemin Avantajları

Manuel Palet Oryantasyonu

Düşük çevrimli istasyonlarda paletin ön, arka veya yan yönü motorlu döner sisteme gerek kalmadan değiştirilebilir.

Avare Rulolu Transfer

Palet, alt kızakları rulolarla uyumlu olduğunda tabla giriş ve çıkışında kontrollü biçimde elle ilerletilebilir.

Mekanik Pozisyon Kilidi

Yaylı pim, ayak pedalı veya mekanik stop ile tabla hedef taşıma doğrultusunda sabitlenebilir.

Kompakt İstasyon Tasarımı

Hat geometrisi ve dönüş zarfı uygun olduğunda manuel yön değiştirme noktası sınırlı alana yerleştirilebilir.

Opsiyonel Tartım

Palet döndürme ve yönlendirme işlemiyle aynı istasyonda ağırlık ölçümü yapılabilir.

Motorlu Sisteme Geçiş Seçeneği

Kapasite veya çevrim arttığında proje yapısına göre motorlu dönüş ve otomatik pozisyon kontrolü değerlendirilebilir.

Uygulama Alanları

Serbest Dönüş Rulolu Palet Konveyörü Kullanım Alanları

Depo ve Lojistik

Düşük çevrimli palet kabul, kontrol ve manuel yönlendirme noktaları.

Üretim ve Montaj

Operatörün paletin farklı yüzlerine erişmesi gereken manuel iş istasyonları.

Paketleme

Etiketleme, kontrol, manuel çemberleme ve streçleme öncesi palet yönlendirme.

Tartım ve Kontrol

Paletin tartım, görsel kontrol ve kalite istasyonunda çevrilerek incelenmesi.

Otomotiv Yan Sanayi

Fikstür ve paletli parçaların manuel montaj pozisyonuna getirilmesi.

Yapı Malzemeleri

Uygun palet ve yüklerde manuel kontrol veya paketleme yönü değişimi.

Gıda ve İçecek

Uygun malzeme ve temizlenebilir tasarımla paletli ambalaj yönlendirme.

Perakende Dağıtım

Düşük yoğunluklu sipariş hazırlama ve palet kontrol alanları.

İlgili Ürünler

Palet Yönlendirme ve Transfer Sistemleri

Tüm Palet Konveyörleri
Sıkça Sorulan Sorular

Serbest Dönüş Rulolu Palet Konveyörü SSS

Serbest dönüş rulolu palet konveyörü, paletin avare rulolu bir döner tabla veya çok yönlü transfer yüzeyi üzerinde operatör tarafından yönlendirildiği sistemdir. Standart doğrusal serbest rulolu hattan farklı olarak paletin kendi ekseni etrafında çevrilmesine uygun mekanik döner tabla, merkez yataklama veya özel transfer yüzeyi bulunur.

Döner tablanın mekanik yapısı, kablo veya hortum bağlantıları, mekanik durdurucular ve çevresel boşluklar uygunsa tabla tam tur dönebilecek şekilde projelendirilebilir. Ancak serbest ruloların tek başına paleti 360° çevirmesi mümkün değildir; dönüş hareketi tabla veya çok yönlü yüzey üzerinden gerçekleşir.

Kapasite; tabla çapı, şase, merkez yatağı, destek ruloları, avare rulolar, palet ölçüsü, yükün ağırlık merkezi ve operatörün uygulaması gereken kuvvet üzerinden hesaplanır. Manuel kullanımda taşınabilen yük ile operatörün güvenli biçimde döndürebileceği yük aynı olmayabilir.

Tamamen manuel bir döner tabla ve avare rulo sistemi, paletin taşınması ve döndürülmesi için motor gerektirmeyebilir. Buna karşılık tartım, sensör, mekanik kilit, kaldırma, merkezleme veya motorlu destek eklenirse elektrik, pnömatik ya da başka bir enerji kaynağı gerekebilir.

Serbest dönüş sisteminde palet operatör kuvvetiyle çevrilir ve düşük çevrimli manuel istasyonlarda kullanılır. Motorlu döner palet konveyöründe dönüş açısı, hız, frenleme ve çıkış hizası PLC ve sensörlerle otomatik yönetilir. Yük, çevrim ve ergonomi ihtiyacı arttıkça motorlu sistem değerlendirilmelidir.

Avare rulolar, rulmanlar, döner tabla merkez yatağı, destek tekerlekleri, mekanik durdurucular, kilitler, şase bağlantıları ve koruyucular düzenli kontrol edilmelidir. Kapalı rulman yağlama gerektirmese bile aşınma, boşluk, ses, sıkışma ve hasar kontrolü yapılmalıdır. Bakım aralığı yük ve kullanım sıklığına göre belirlenmelidir.

Teknik Destek ve Teklif

Serbest Dönüş Rulolu Palet Konveyörü Projenizi Paylaşın

Palet ölçüsü, alt kızak yapısı, yük ağırlığı ve yüksekliği, dönüş açısı, çevrim sayısı, giriş-çıkış yönleri, çalışma yüksekliği ve operatör kullanım senaryosunu paylaşın. Teknik ekip uygun rulo, tabla, yataklama ve kilit yapısını değerlendirsin.
