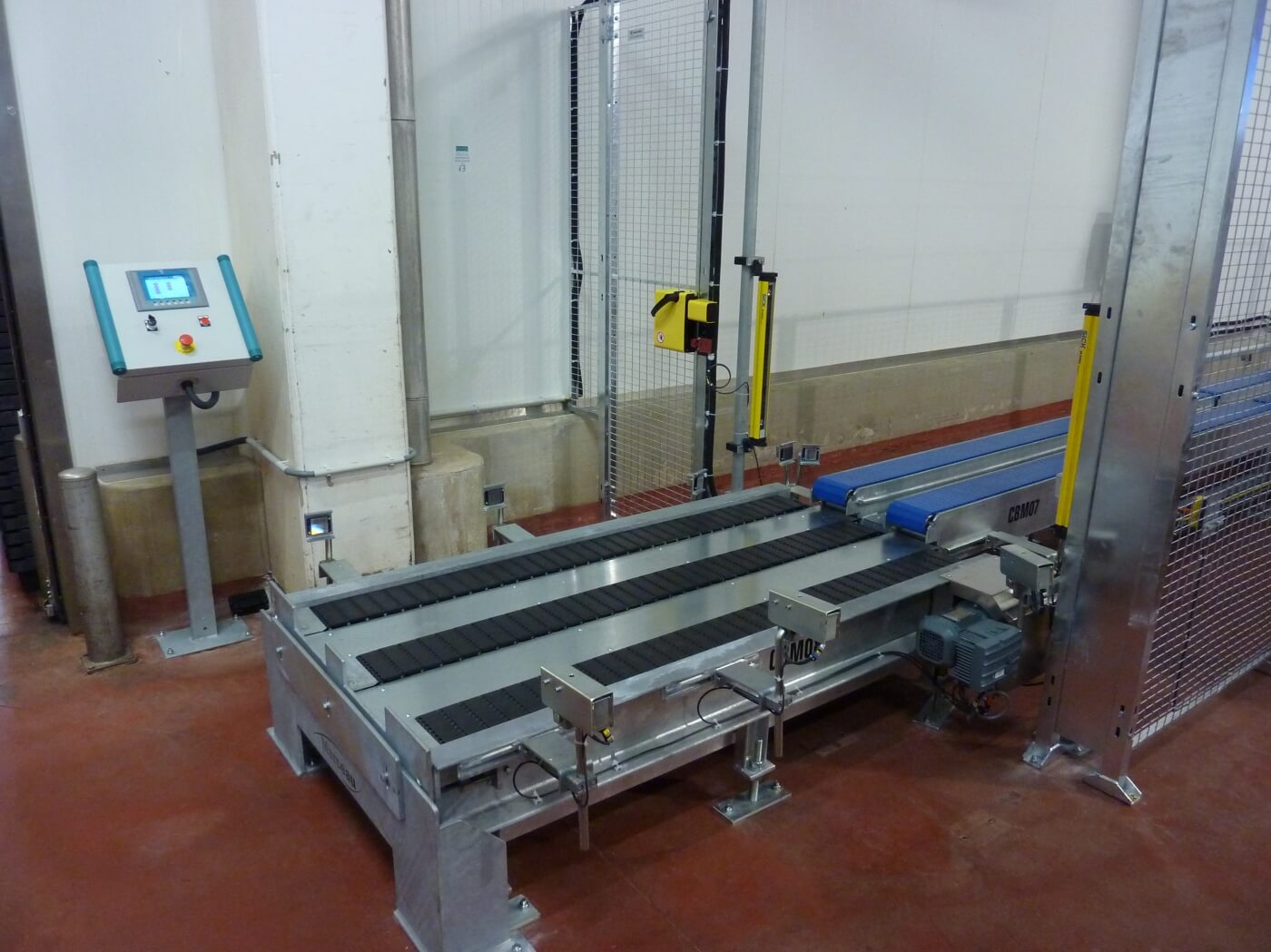

Avemak modüler bantlı konveyör sistemi
Hijyenik · Kimyasala Dayanıklı · Projeye Özel

Modüler Bantlı Konveyörler

PP, PE veya PA plastik modüllerden oluşan; düz, eğimli, dönüşlü, delikli ve özel geçişli olarak tasarlanabilen hijyenik taşıma sistemi. Bant yüzeyi, şase, hız ve otomasyon seçenekleri uygulamaya göre belirlenir.

PP / PE / PA bant −75°C / +150°C sıcaklık 150–2000 mm genişlik 30°–180° dönüş
Teknik Özellikler Teklif İste
1500
kg'a kadar
5–60
m/dak hız
3
bant malzemesi
IP67
opsiyonel koruma

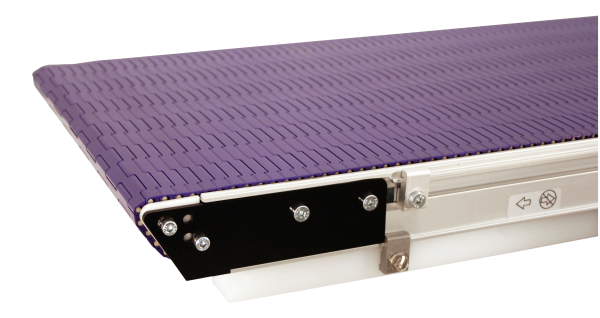

Bıçak ağzı geçişli modüler bantlı konveyör

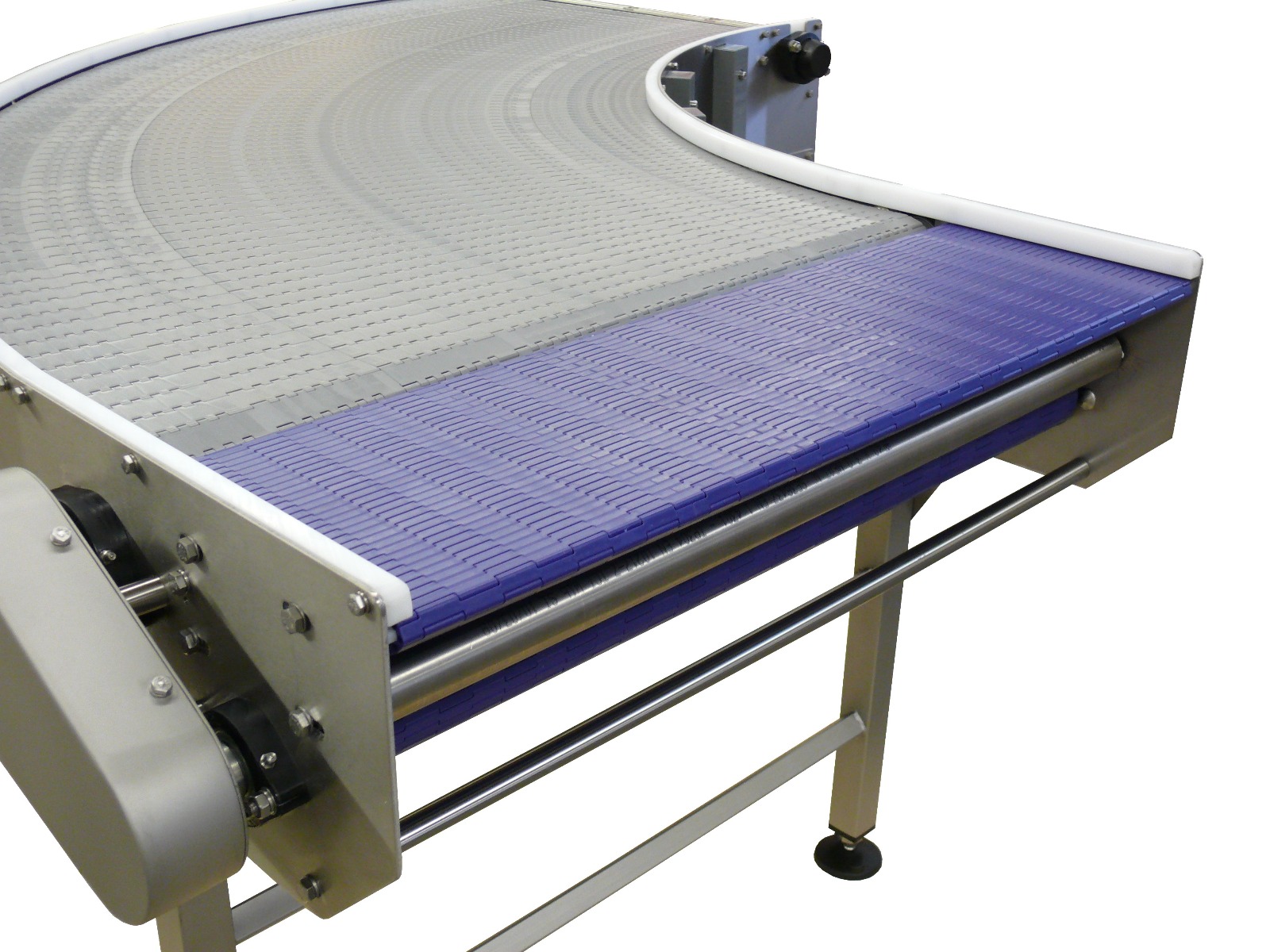

Modüler bantlı dönüş konveyörü

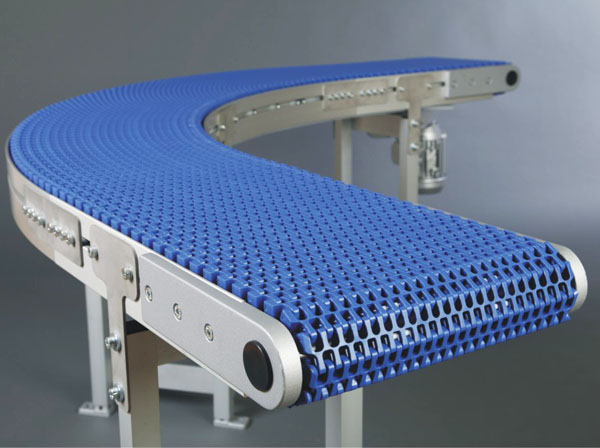

Hijyenik modüler bantlı konveyör
Paslanmaz şaseli modüler konveyör
Gıda sektörüne uygun modüler konveyör

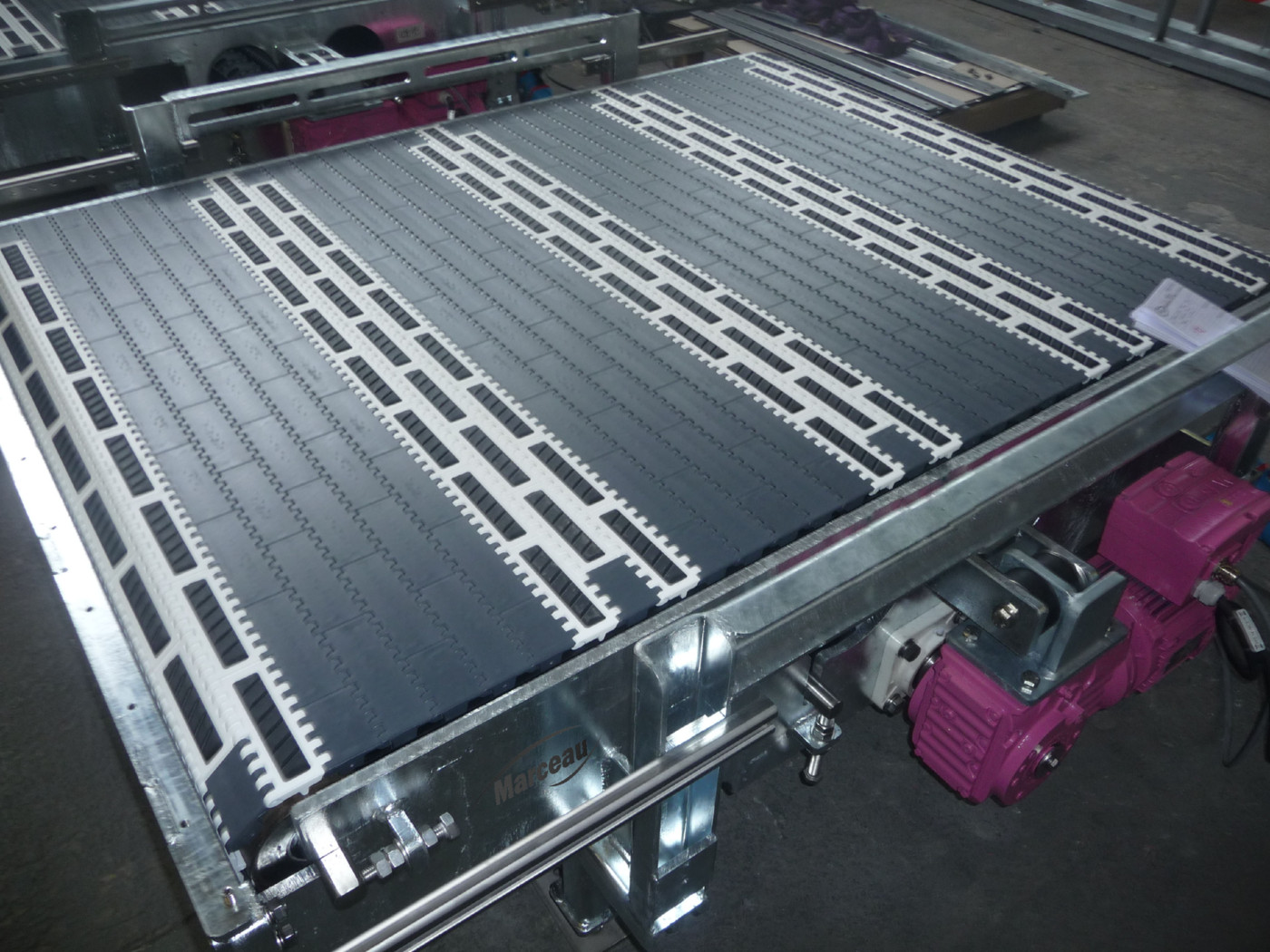

Düz modüler bantlı konveyör uygulaması

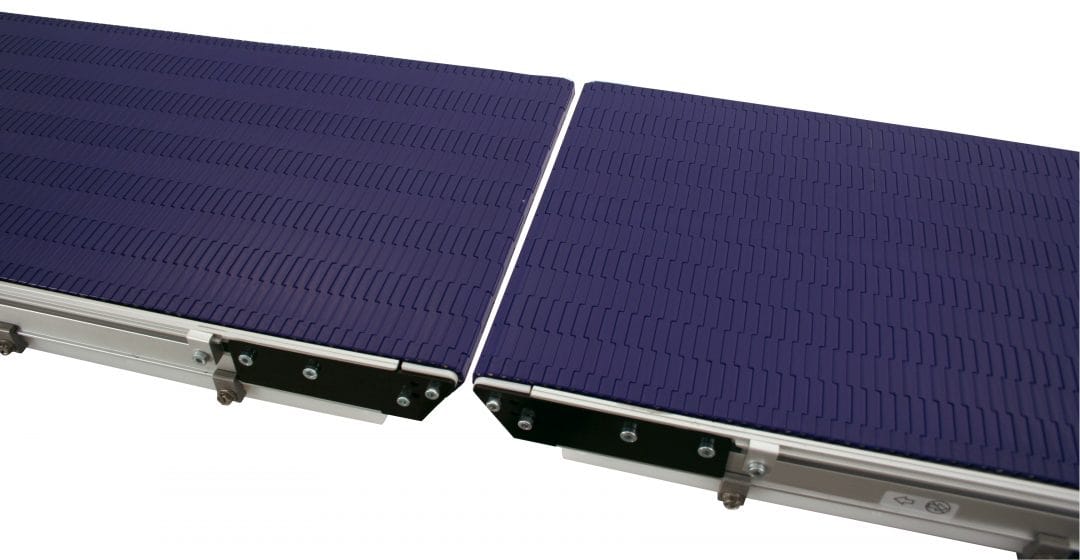

Özel tasarım modüler konveyör sistemi

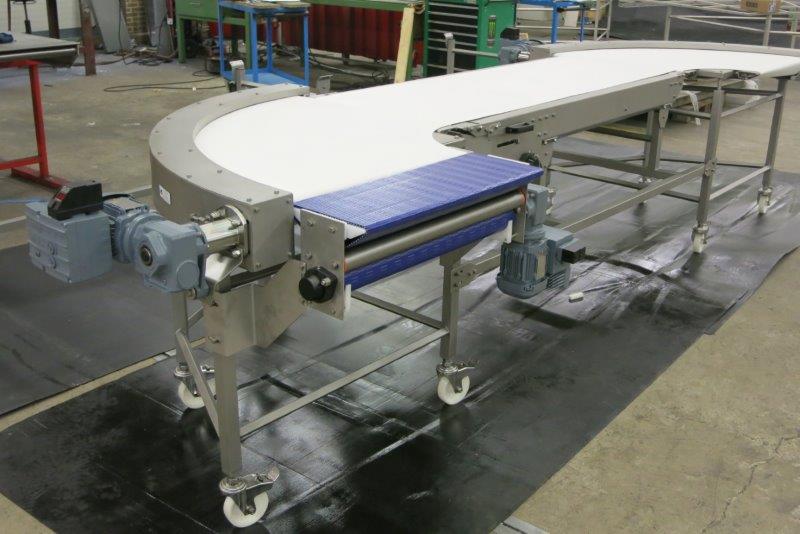

Dönüşlü modüler konveyör hattı

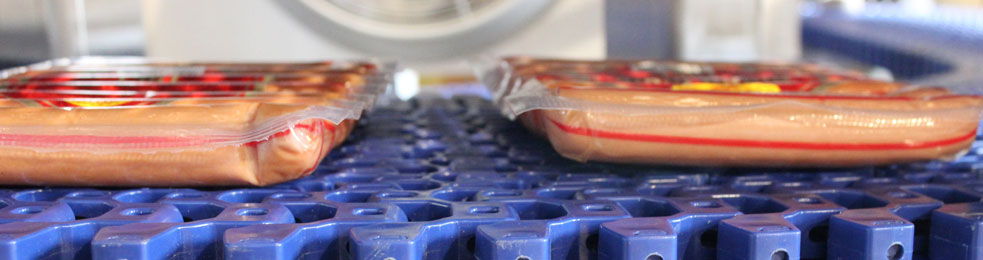

Plastik zincir baklalı modüler bant
Teknik Özellikler

Modüler Bantlı Konveyör Teknik Değerleri

Bant malzemesi PP / PE / PA
Bant genişliği 150–2000 mm
Konveyör uzunluğu 500–20.000+ mm
Yük kapasitesi 0,5–1500 kg
Çalışma sıcaklığı −75°C ile +150°C
Bant hızı 5–60 m/dak, VFD kontrollü
Dönüş açısı 30°–180°, opsiyonel
Tahrik sistemi Plastik dişli çark ve redüktörlü motor
Şase malzemesi AISI 304 paslanmaz veya elektro galvaniz
Koruma sınıfı IP55 standart, IP67 opsiyonel
Bant yüzeyi, modül adımı, taşıma kapasitesi ve motor seçimi; ürün ölçüsü, toplam yük, hat uzunluğu, dönüş geometrisi ve çalışma sıcaklığına göre projelendirilir.
Teknik Dokümanlar Bant Hızı Hesaplama
Neden Modüler Bant?

Modüler Bantlı Konveyörün Avantajları

Kimyasal Dayanım

Uygun PP, PE veya PA malzeme seçimiyle yıkama ve proses kimyasallarına karşı direnç sağlanabilir.

PP / PE / PA seçenekleri

UV ve Açık Hava

Şişe dolum, lojistik ve dış ortam hatları için UV etkisine uygun bant ve şase seçenekleri uygulanabilir.

Uygulamaya özel malzeme

Geniş Sıcaklık Aralığı

PE bantlar soğuk zincirde, PA bantlar yüksek sıcaklık uygulamalarında değerlendirilebilir.

−75°C ile +150°C

Hijyenik Tasarım

Delikli, açık yüzeyli ve kolay yıkanabilir bant yapıları gıda ve ilaç hatlarında temizlik kolaylığı sağlar.

Gıda uyumlu seçenekler

Modül Bazlı Bakım

Hasarlı bölümde yalnızca ilgili modüllerin değiştirilmesi bakım süresini ve yedek parça maliyetini azaltır.

Yerel parça değişimi

Dönüşlü Hat Uyumu

Uygun bant ve kılavuz tasarımıyla 30° ile 180° arasında dönüşlü konveyör yerleşimleri oluşturulabilir.

30°–180° hat geometrisi
Ürün Açıklaması

Modüler Bantlı Konveyör Nasıl Çalışır?

Plastik modüller bağlantı pimleriyle birbirine bağlanarak sürekli bir taşıma yüzeyi oluşturur. Bant, plastik dişli çarklarla pozitif olarak tahrik edildiği için tambur üzerinde kayma riski azalır ve yönlendirme daha kontrollü yapılır.

Düz kayar, kaydırmaz, delikli, bilyalı veya kauçuk kaplı yüzeyler; taşınacak ürünün tabanı, drenaj ihtiyacı, yönlendirme ve biriktirme gereksinimine göre seçilir. Dönüşlü ve eğimli hatlarda bant geometrisi projeye özel belirlenir.

Doğru konfigürasyonda kutu, paket, gıda ürünü, şişe, üretim parçası ve paletli yükler için modüler bantlı taşıma çözümleri tasarlanabilir.

Polipropilen

Kimyasal dayanım ve genel gıda işleme uygulamaları için kullanılan yaygın modüler bant malzemesidir.

Tipik üst sınır: +100°C

Polietilen

Dondurucu depo, soğuk zincir ve düşük sıcaklıkta çalışan hatlar için uygun bant seçeneğidir.

Tipik alt sınır: −75°C

Poliamid

Yüksek darbe ve sıcaklık dayanımı istenen uygulamalarda değerlendirilen mühendislik plastiğidir.

Tipik üst sınır: +150°C
Teknik Karşılaştırma

Modüler Bant ve Alternatif Sistemler

Aşağıdaki tablo genel bir seçim karşılaştırmasıdır. Nihai sistem; ürün, ortam ve kapasite verileri üzerinden mühendislik hesabıyla belirlenmelidir.

Özellik Modüler bant PVC bant Zincirli sistem
Kimyasal dayanım Yüksek seçenek Orta Uygulamaya bağlı
UV ve dış ortam Uygun malzemeyle Sınırlı Uygun kaplamayla
Düşük sıcaklık PE bant seçeneği Sınırlı Uygulamaya bağlı
Yüksek sıcaklık PA bant seçeneği Sınırlı Özel zincirle
Hijyenik yüzey Delikli ve açık yüzey PU seçenekle Sınırlı
Bölgesel bakım Modül değişimi Bant ekleme/değişim Zincir parçası değişimi
Dönüşlü hat Uygun bantla Uygun tasarımla Genellikle ayrı transfer
Bıçak ağzı geçiş Uygun seriyle Uygun bantla Uygun değil
Bantlı Konveyör Türleri

Avemak Bantlı Konveyör Ürün Ailesi

Tüm Bantlı Konveyörler

Modüler Bantlı Konveyör

Plastik modüllü, hijyenik, dönüşlü ve özel sıcaklık uygulamalarına uygun mevcut ürün sayfası.

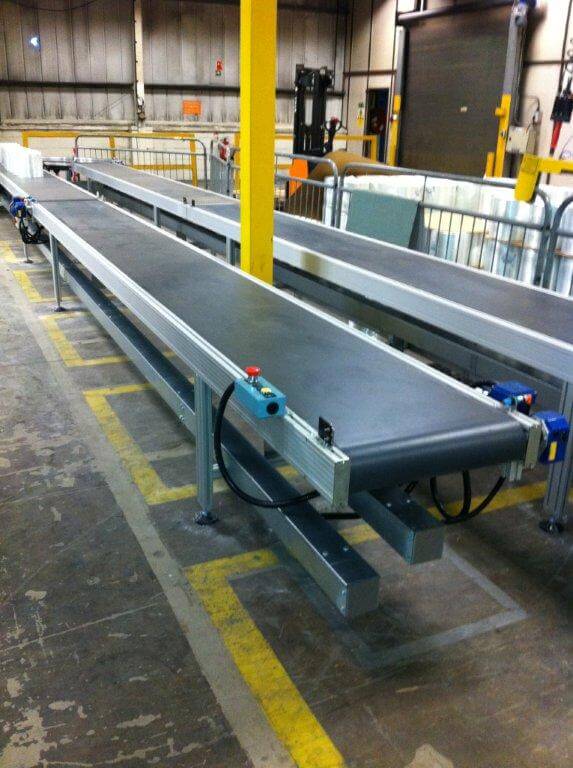

PVC Bantlı Konveyör

Düz, eğimli ve özel geçişli genel amaçlı taşıma çözümü.

Ürün sayfası

Kauçuk Bantlı Konveyör

Ağır hizmet, yüksek sürtünme ve dış ortam uygulamaları.

Ürün sayfası

Tel Bantlı Konveyör

Kurutma, soğutma ve sıcak proses uygulamalarına uygun tel bant.

Ürün sayfası

Çelik Bantlı Konveyör

Aşınma, kesilme ve yüksek sıcaklık gerektiren ağır prosesler.

Ürün sayfası

Dönüş Konveyörleri

Hat yönünü değiştirerek tesis alanının verimli kullanılmasını sağlar.

Ürün sayfası

Paslanmaz Konveyörler

Nemli, korozif ve düzenli temizlenen alanlar için paslanmaz şase.

Ürün sayfası

Hijyenik Konveyörler

Gıda ve ilaç üretiminde temizlenebilir tasarım ve uygun bant seçimi.

Ürün sayfası
Uygulama Alanları

Modüler Bantlı Konveyörlerin Kullanıldığı Sektörler

Gıda İşleme

Et, balık, sebze ve yıkanabilir ürün taşıma hatları.

Şekerleme

Yapışkan ürünler ve hamur işleme hatları için özel yüzeyler.

Plastik Enjeksiyon

Makine çıkışında sıcak veya keskin kenarlı parçaların taşınması.

Lojistik

Koli, kutu ve paketlerin kontrollü akışla taşınması.

Şişe Dolum

Boş ve dolu şişelerin dolum, kapak ve etiketleme hatları.

Tekstil

Yıkama, kurutma ve kimyasal proseslerde ürün transferi.

Soğuk Zincir

Dondurulmuş ürün ve düşük sıcaklık uygulamalarında PE bant.

İlaç ve Medikal

Temizlenebilir ve kontrollü üretim ortamlarına uygun çözümler.

İlgili Ürünler

Tamamlayıcı Bantlı Konveyör Sistemleri

Tüm Bantlı Konveyörler
Teknik Rehberler

Modüler Bantlı Konveyörlerle İlgili Makaleler

Tüm Makaleler
Gıda ve Hijyen Gıda Sektöründe Konveyör Bant Seçimi Gıda teması, yıkama, drenaj ve sıcaklık şartlarına göre bant seçimi Bakım Rehberi Konveyör Bant Kayması ve Çözüm Yöntemleri Bant hizalama, dişli yerleşimi, gerginlik ve şase ayarlarının kontrolü Bant Karşılaştırması Kauçuk ve PVC Bant Arasındaki Farklar Modüler bant alternatifleriyle birlikte malzeme seçimini değerlendirin
Mühendislik Araçları

İlgili Konveyör Hesaplama Araçları

Modüler bantlı konveyörün ön boyutlandırmasında kullanılabilecek yardımcı hesaplama araçlarını inceleyin.

Sıkça Sorulan Sorular

Modüler Bantlı Konveyör SSS

Montaj pimleriyle birbirine bağlanan plastik modüllerden oluşan ve plastik dişli çarklarla tahrik edilen endüstriyel taşıma sistemidir.

Uygulamaya göre polipropilen, polietilen veya poliamid esaslı plastik modüller kullanılır. Seçim sıcaklık, kimyasal temas, yük ve hijyen ihtiyacına göre yapılır.

Yıkanabilir yüzey, delikli bant seçeneği, drenaj kolaylığı ve modül bazlı bakım avantajları nedeniyle gıda üretim hatlarında tercih edilir.

Doğru bant malzemesi, şase kaplaması ve motor koruma sınıfı seçildiğinde dış ortam ve UV etkisinin bulunduğu hatlarda kullanılabilir.

Modüler bant geniş ve sürekli taşıma yüzeyi, dönüşlü hat ve yıkama avantajı sunar. Zincirli sistemler belirli ağır yük ve palet uygulamalarında farklı avantajlara sahiptir.

Hasarlı bölümde bağlantı pimi çıkarılır ve yalnızca ilgili modüller değiştirilir. Böylece bütün bandın yenilenmesine gerek kalmadan bölgesel bakım yapılabilir.

Teknik Destek ve Teklif

Modüler Bantlı Konveyör Projenizi Paylaşın

Ürün ölçüsü, ağırlık, hat uzunluğu, sıcaklık, temizleme yöntemi, dönüş açısı ve kapasite bilgilerini paylaşın. Teknik ekibimiz uygun bant malzemesini ve konveyör yapısını belirlesin.
