Palet boşaltma konveyörü genel görünüm
Manuel · Kartezyen · Robotik Depaletleme

Palet Boşaltma Konveyörü

Palet üzerinde katmanlar halinde bulunan şişe, kavanoz, teneke, kutu ve diğer ambalajları manuel yardımcı ekipman, kartezyen robot veya endüstriyel robotla üretim ve paketleme konveyörlerine aktaran depaletleme sistemi.

3 sistem seçeneği 40–75 tabaka/saat proje hedefi Vakum / Mekanik gripper PLC / HMI kontrolü
Teknik Özellikler Teklif İste
Layer
katman bazlı boşaltma
Vacuum
ürüne özel gripper
Robot
çoklu hat seçeneği
PLC
reçete ve çevrim
Tüm Palet Konveyörleri Palet Dizme Rulolu Palet Shuttle Palet
Palet boşaltma konveyörü genel görünüm

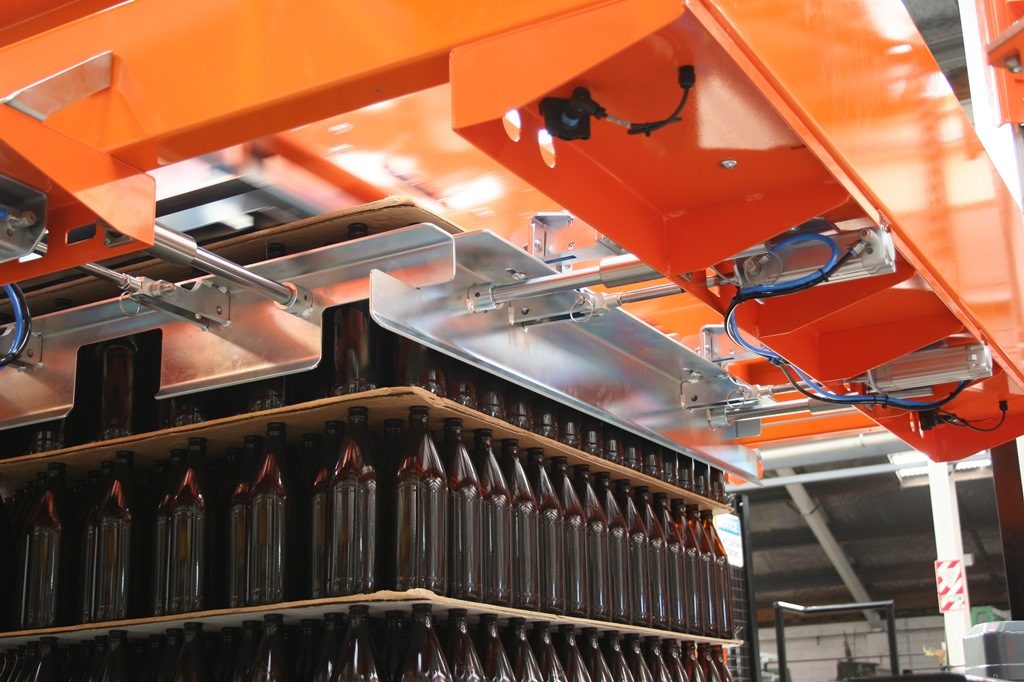

Kartezyen palet boşaltma sistemi

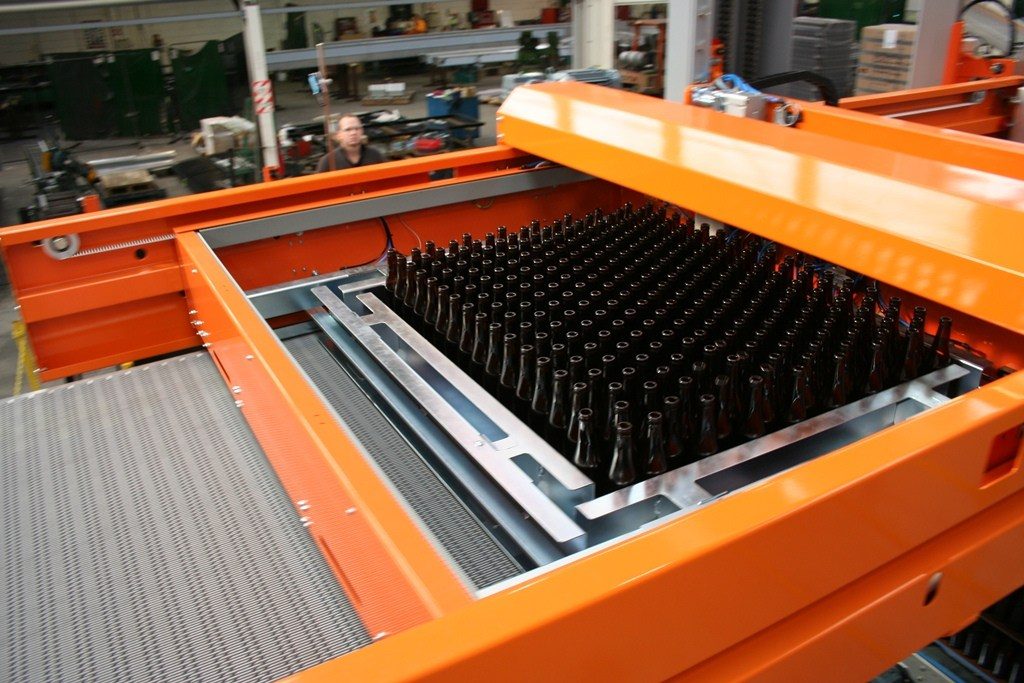

Vakumlu depaletleme gripper sistemi

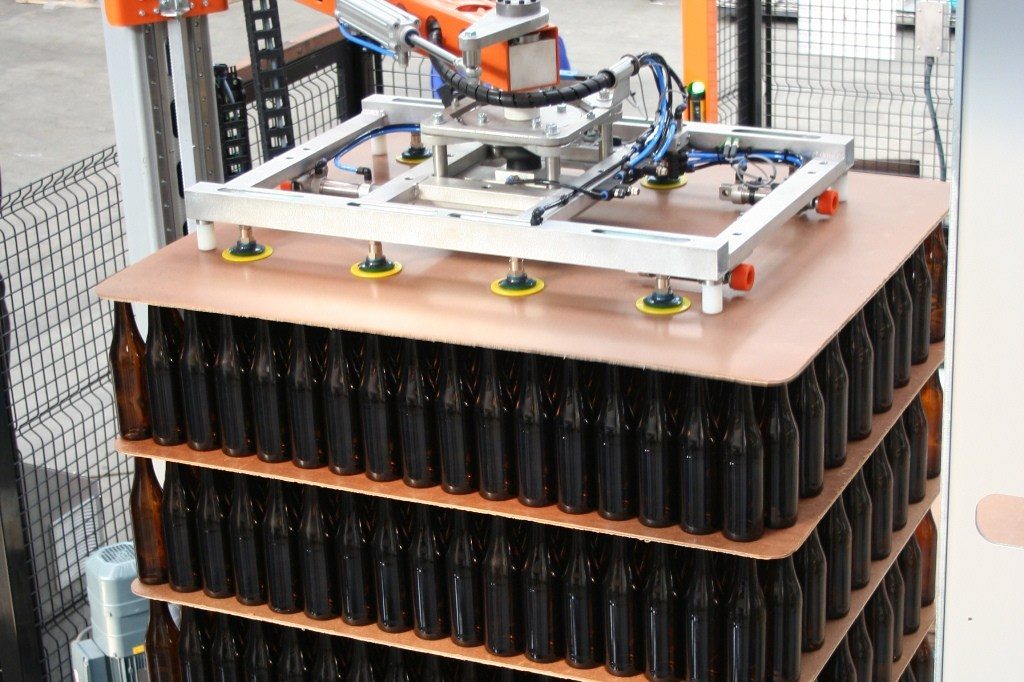

Palet katmanı üretim hattına aktarma sistemi

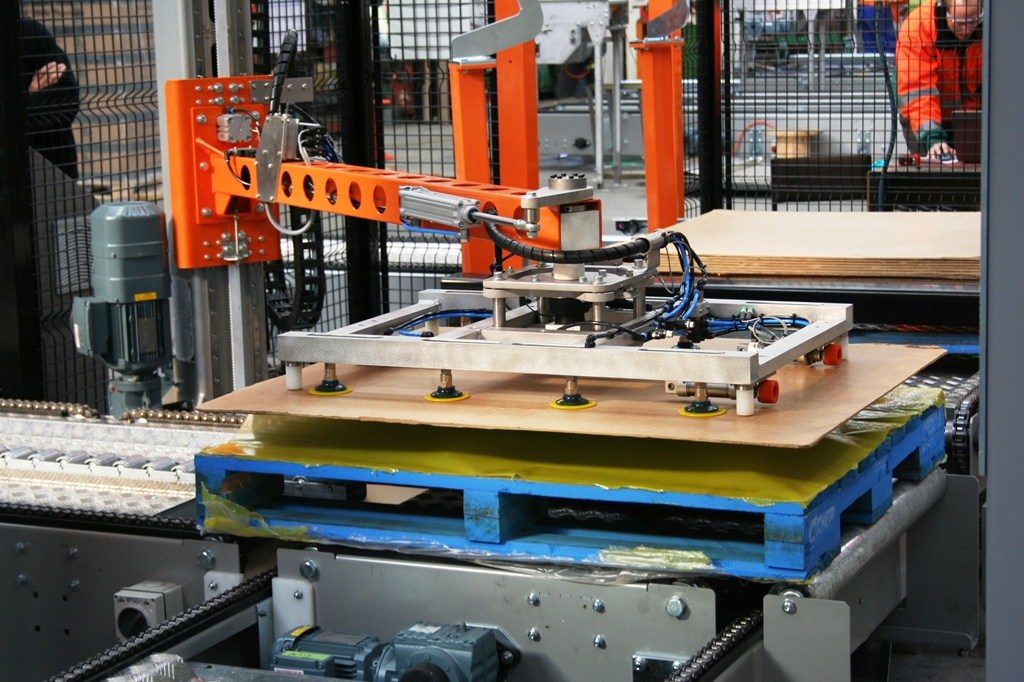

Konveyör hat beslemeli palet boşaltma uygulaması

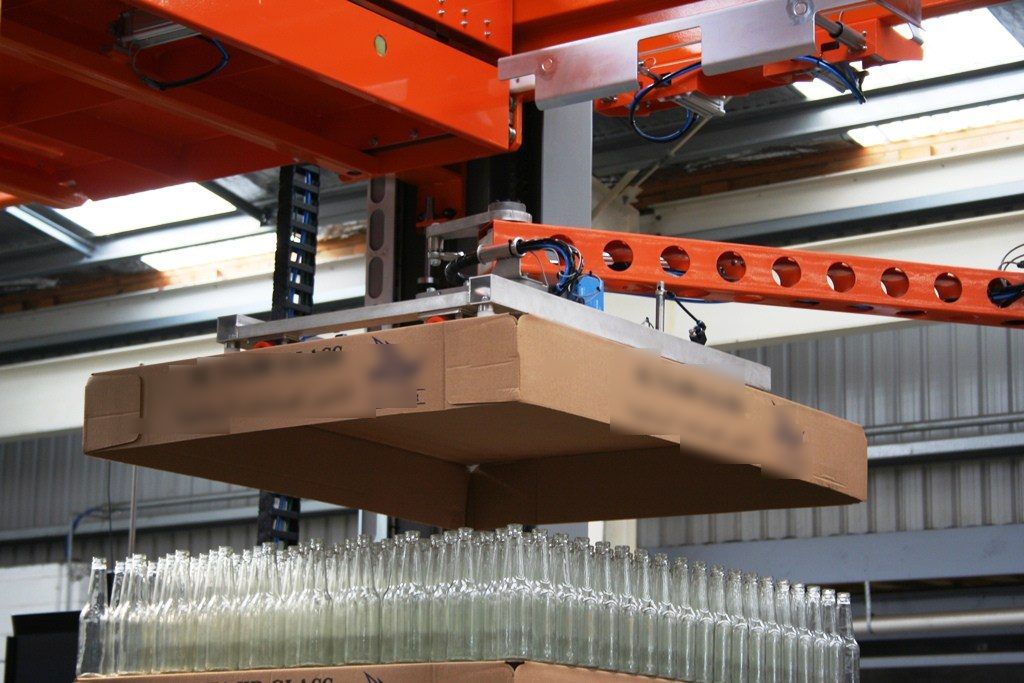

Otomatik depaletleme konveyörü

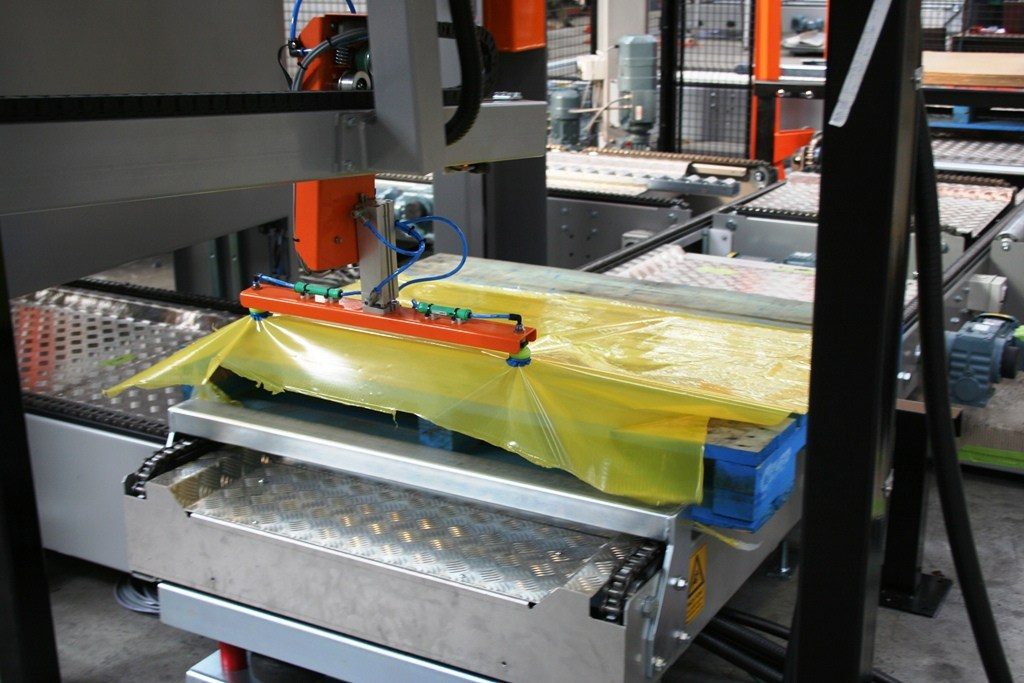

Palet boşaltma robotu ve konveyör entegrasyonu
Teknik Özellikler

Palet Boşaltma Sistemi Teknik Değerleri

Sistem seçenekleri Manuel yardımcı sistem / Kartezyen robot / Endüstriyel robot
Ürün seçenekleri Şişe / Kavanoz / Teneke / Kutu / Kasa / Özel ambalaj
Gripper seçenekleri Vakumlu / Mekanik / Süpürme / Ürüne özel tutucu
Tipik kapasite hedefi Ürün ve çevrim şartına göre yaklaşık 40–75 tabaka/saat
Palet yüksekliği Ürün ve tesis yüksekliğine göre projelendirilir
Palet seçenekleri Euro / Endüstriyel / Plastik / Özel palet
Katman ağırlığı Gripper, eksen veya robot kapasitesine göre hesaplanır
Ara levha işlemi Manuel / Vakumlu otomatik alma / Ayrı levha magazini
Hat besleme İtme / Süpürme / Katman alma / Tekil ürün aktarımı
Kontrol sistemi PLC / HMI / Sensörlü çevrim / Ürün reçetesi
Haberleşme Dijital I/O / Endüstriyel ağ / Üst sistem entegrasyonu
Güvenlik seçenekleri Koruyucu / Emniyet sensörü / Kapı kilidi / Acil stop
Tabaka/saat kapasitesi yalnızca robot veya eksen hızına göre belirlenemez. Katman ağırlığı, ürün sayısı, gripper çevrimi, palet yüksekliği, ara levha alma, ürün çıkış konveyörü, palet değişimi ve emniyet çevrimi toplam süreye dahil edilmelidir.
Ürün ve Palet Bilgilerini Gönder Palet Konveyörleri
Sistem Seçenekleri

Palet Boşaltma Sistemi Türleri

Manuel Palet Boşaltma

Operatörün ürün katmanını veya tekil ambalajları ergonomik yükseklikteki konveyöre aktarmasını kolaylaştıran palet lifti, rulolu tabla ve yardımcı kılavuzlardan oluşabilir.

Düşük ve orta kapasite

Kartezyen Depaletleme

Doğrusal eksenlerde hareket eden vakumlu veya mekanik gripper, tekrarlanan katman alma görevlerini kompakt çalışma alanında gerçekleştirir.

Tekrarlanan katman düzenleri

Robotik Depaletleme

Endüstriyel robot kolu farklı palet konumları, ürün reçeteleri ve birden fazla çıkış hattı için esnek hareket programı sağlayabilir.

Ürün çeşitliliği ve çoklu hat
Sistem Karşılaştırması

Manuel, Kartezyen ve Robotik Depaletleme

Sistem seçimi yalnızca en yüksek hıza göre değil; ürün çeşitliliği, alan, gripper, personel ihtiyacı ve hat entegrasyonu üzerinden yapılmalıdır.

Sistem Uygun kullanım Esneklik Temel tasarım konusu
Manuel yardımcı sistem Düşük kapasite ve sık ürün değişimi Operatöre bağlı yüksek ürün uyumu Ergonomi, kaldırma yüksekliği ve güvenli erişim
Kartezyen depaletleyici Tekrarlanan katman ve sabit palet konumu Tanımlı çalışma hacmi içinde kontrollü Eksen stroku, gripper ağırlığı ve çevrim süresi
Endüstriyel robot Değişken ürün, palet ve çoklu çıkış hattı Program ve gripper değişimine göre yüksek Erişim, yük kapasitesi, atalet ve güvenlik alanı
Süpürme tipi besleyici Katmanın toplu olarak hatta kaydırılması Benzer taban ve katman düzenleri Ürün dengesi, kılavuz, sürtünme ve geçiş boşluğu
Çalışma Prensibi

Otomatik Palet Boşaltma Nasıl Çalışır?

1
Palet Kabulü

Dolu palet rulolu veya zincirli palet konveyörüne alınır, merkezlenir ve palet tipi ile ürün reçetesi doğrulanır.

2
Katman Algılama

Sensör veya kamera üst katmanın yüksekliğini ve alma konumunu belirler; ara levha ve ürün varlığı kontrol edilir.

3
Ürün Alma ve Besleme

Gripper katmanı ya da ürün grubunu alır ve çıkış konveyörüne, süpürme tablasına veya sonraki proses istasyonuna aktarır.

4
Boş Palet Çıkışı

Son katman alındığında boş palet çıkış hattına gönderilir, ara levhalar ayrılır ve sistem yeni palet çevrimine hazırlanır.

Tutucu ve Besleme Seçenekleri

Ürüne Göre Depaletleme Gripper Seçimi

Vakumlu Katman Gripper

Üst yüzeyi uygun ve sızdırmazlığı yeterli ürünleri tekil veya katman halinde almak için vakum plakası ve vantuz grupları kullanılır.

Yüzey ve vakum testi gerekir

Mekanik Sıkıştırma Gripper

Yan yüzeyden kontrollü sıkıştırılabilen kutu, kasa ve paketlerde mekanik çene veya merkezleme plakaları uygulanabilir.

Ürün deformasyonu kontrol edilmelidir

Süpürme Tipi Besleyici

Katman ürünleri destek tablası üzerinden yatay olarak çıkış konveyörüne aktarılır; yüksek ambalajlarda geçiş hareketi yumuşatılabilir.

Katman düzeni ve sürtünme testi

Ara Levha Alma Sistemi

Karton, plastik veya özel ara levhalar vakumlu tutucu ile alınarak levha magazinine ya da ayrı toplama konveyörüne aktarılabilir.

Levha gözenekliliği ve kalınlığı
Mühendislik Kriterleri

Palet Boşaltma Sistemi Seçim Kriterleri

Ürün ve Katman Verileri

  • Ürün eni, boyu, yüksekliği ve tekil ağırlığı
  • Katman düzeni ve katman başına ürün sayısı
  • Katman toplam ağırlığı ve yüzey yapısı
  • Ara levha, çerçeve ve ambalaj deformasyonu

Palet ve Çevrim

  • Palet ölçüsü, kalitesi ve maksimum yüksekliği
  • Saatlik palet ve tabaka kapasitesi
  • Dolu palet kabulü ve boş palet çıkışı
  • Palet değişim ve ara levha işlem süresi

Gripper ve Robot

  • Vakum, mekanik çene veya süpürme seçimi
  • Gripper ağırlığı ve toplam kaldırma yükü
  • Erişim, eksen stroku ve robot atalet sınırı
  • Ürün değişiminde reçete ve aparat gereksinimi

Hat ve Güvenlik Entegrasyonu

  • Ürün çıkış konveyörü hızı ve biriktirme
  • PLC, HMI ve üst sistem haberleşmesi
  • Koruyucu, kapı kilidi ve emniyet sensörleri
  • Bakım erişimi ve enerji izolasyonu
Uygulama Alanları

Palet Boşaltma Sistemlerinin Kullanım Alanları

Cam Şişe ve Kavanoz

Boş veya dolu cam ambalajların dolum ve paketleme hattına beslenmesi.

Teneke ve Metal Ambalaj

Teneke kutu katmanlarının kontrollü biçimde konveyöre aktarılması.

Karton Kutu

Kutu ve kolilerin paletten alınarak üretim veya dağıtım hattına verilmesi.

Gıda ve İçecek

Şişe, kavanoz, kutu ve kasa ambalajlarının proses hattına beslenmesi.

İlaç ve Kozmetik

Kutu, şişe ve özel ambalajların reçeteli ürün değişimiyle aktarılması.

Kimya

Bidon, kutu ve uygun ambalajların üretim veya paketleme hattına beslenmesi.

Lojistik ve Dağıtım

Kutu ve kasaların paletten ayrılarak tasnif ve sipariş hatlarına aktarılması.

Otomotiv Yan Sanayi

Kasa, tepsi ve özel taşıyıcılardaki parçaların üretim hattına beslenmesi.

İlgili Ürünler

Paletleme ve Palet Taşıma Sistemleri

Tüm Palet Konveyörleri
Sıkça Sorulan Sorular

Palet Boşaltma Konveyörü SSS

Palet boşaltma konveyörü veya depaletleme sistemi, palet üzerinde katmanlar halinde bulunan kutu, şişe, kavanoz, teneke ve benzeri ürünleri üretim ya da paketleme hattına aktaran sistemdir. Manuel yardımcı ekipman, kartezyen robot veya endüstriyel robotla tasarlanabilir.

Cam ve plastik şişe, kavanoz, teneke kutu, karton kutu, kasa ve özel ambalajlar işlenebilir. Uygunluk; ürün geometrisi, yüzey yapısı, ağırlık, katman düzeni, ara levha, palet kalitesi ve seçilen vakumlu ya da mekanik gripper üzerinden doğrulanmalıdır.

Kapasite yalnızca robot hızına bağlı değildir. Katman başına ürün sayısı, ürün ve katman ağırlığı, gripper alma-bırakma süresi, palet yüksekliği, ara levha işlemi, çıkış konveyörünün kapasitesi ve palet değişim süresi birlikte hesaplanmalıdır. Yaklaşık 40–75 tabaka/saat değerleri ancak uygun ürün ve çevrim şartlarında proje hedefi olarak değerlendirilebilir.

Kartezyen sistem doğrusal eksenlerde tekrarlanan katman alma görevleri için kompakt ve kontrollü bir çözüm sunar. Endüstriyel robot ise farklı palet konumları, birden fazla çıkış hattı ve değişken ürün reçetelerinde daha esnek olabilir. Seçim; alan, ürün çeşitliliği, hız ve yatırım kapsamına göre yapılır.

Süpürme tipi besleyici, katman halindeki ürünleri kontrollü biçimde çıkış konveyörüne kaydırır. Özellikle ağırlık merkezi yüksek ambalajlarda geçiş boşluğunu ve ani hareketi azaltarak devrilme riskini düşürebilir. Ürün kılavuzları, hız ve temas yüzeyleri numune testleriyle doğrulanmalıdır.

Evet. PLC ve HMI üzerinden palet konveyörü, ürün besleme konveyörü, boş palet magazini, ara levha toplama, barkod veya RFID, tartım, kamera ve üst seviye üretim ya da depo sistemleriyle haberleşme kurulabilir. Haberleşme protokolü ve veri kapsamı proje başlangıcında belirlenmelidir.

Teknik Destek ve Teklif

Palet Boşaltma Sistemi Projenizi Paylaşın

Ürün ölçüsü ve ağırlığı, katman düzeni, palet ölçüsü ve yüksekliği, saatlik kapasite, ara levha, çıkış konveyörü ve otomasyon ihtiyacını paylaşın. Teknik ekip uygun manuel, kartezyen veya robotik depaletleme yapısını değerlendirsin.
