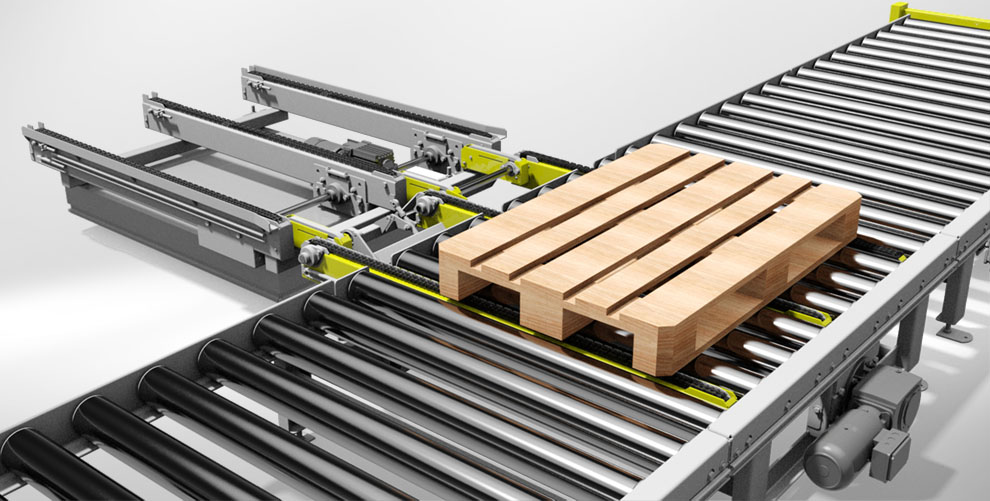

Zincirli palet konveyörler; açık tabanlı Euro paletlerin ve ağır yüklerin taşınmasında tercih edilen sistemlerdir. Otomotiv ve lojistik tesislerinde yaygın kullanılır.
Palet konveyörleri; üretim tesisleri, otomotiv fabrikaları, lojistik merkezleri ve dağıtım hatlarında ağır yüklerin güvenli, hızlı ve kesintisiz taşınmasını sağlayan sistemlerdir. Ancak her palet konveyörü aynı ihtiyaçlara uygun değildir.
Yanlış seçilen bir sistem; üretim duruşlarına, yüksek bakım maliyetlerine, enerji kayıplarına ve ekipman arızalarına yol açabilir. Doğru sistem seçimi, taşınacak yükün ağırlığı, palet tipi, taşıma kapasitesi, çalışma ortamı ve otomasyon seviyesi gibi birçok mühendislik kriterinin birlikte değerlendirilmesini gerektirir.
Kriter 1: Taşınacak Paletin Fiziksel Özellikleri
01
Palet Tipi ve Boyutu Temel
İlk değerlendirilmesi gereken konu taşınacak paletin fiziksel özellikleridir. Palet tipi, doğru konveyör tipinin belirlenmesinde birincil faktördür.
- Euro palet, CP palet veya özel ölçüler
- Ahşap, plastik veya metal malzeme
- Palet alt kızak yapısı (açık/kapalı)
- Maksimum yük ağırlığı ve dağılımı
- Yük ağırlık merkezinin konumu
- Alt destek yapısının geometrisi
| Palet Tipi |
Ölçü (mm) |
Alt Yapı |
Önerilen Sistem |
| Euro Palet (EPAL) | 1200 × 800 | Açık kızak | Zincirli / Rulolu |
| CP Palet | 1200 × 1000 | Açık kızak | Zincirli |
| Plastik Palet (düz) | 1200 × 800–1000 | Düz taban | Rulolu / Bantlı |
| Metal Palet (ağır) | Özel | Kayıklı / düz | Zincirli / Raylı |
| Özel Üretim Palet | Proje bazlı | Özel | Proje tasarımı |
Kriter 2: Yük Kapasitesi
02
Taşıma Kapasitesi Hesabı Kritik
Konveyör sistemi yalnızca mevcut yükü değil, gelecekte oluşabilecek kapasite artışlarını da karşılayacak şekilde projelendirilmelidir.
- Maksimum palet ağırlığı (kg)
- Aynı anda taşınacak palet sayısı
- Saatlik taşıma kapasitesi (palet/saat)
- Dinamik yükler (başlatma-durdurmada)
- Statik yükler (bekleme konumunda)
- Güvenlik katsayısı (min. ×1,5)
| Kapasite Aralığı |
Rulo Çapı |
Şasi Profili |
Motor Gücü (referans) |
Tipik Uygulama |
| 0 – 500 kg | ø 50–60 mm | 3–4 mm çelik | 0,37 – 0,75 kW | Hafif paket, koli |
| 500 – 1.000 kg | ø 60–76 mm | 4–5 mm çelik | 0,75 – 1,5 kW | Standart palet |
| 1.000 – 1.500 kg | ø 76–89 mm | 5–6 mm çelik | 1,5 – 2,2 kW | Ağır palet, otomotiv |
| 1.500 – 3.000 kg | ø 89–108 mm | 6–8 mm çelik | 2,2 – 5,5 kW | Çok ağır, kimya |
| 3.000 kg ve üzeri | ø 108–133 mm | 8+ mm çelik | 5,5+ kW | Özel proje |
Kriter 3: Rulolu Palet Konveyörü mü, Zincirli Palet Konveyörü mü?
03
Sistem Tipi Seçimi En Kritik
Bu seçim uygulamanın en önemli kararlarından biridir. Palet tipi, hat yapısı ve otomasyon gereksinimleri bu seçimi doğrudan belirler.
- Düz taban → rulolu veya bantlı sistem
- Açık kızaklı Euro palet → zincirli
- Yön değiştirme → döner tabla + transfer
- Depolama tampon hattı → avare rulolu
- Yüksek otomasyon → motorlu + PLC
- Dar alanda yoğun hat → shuttle sistemi
| Özellik |
Rulolu Palet |
Zincirli Palet |
Kayışlı Palet |
Raylı Palet |
| Düz tabanlı palet |
★★★★★ |
★★★★★ |
★★★★★ |
★★★★★ |
| Açık kızaklı Euro palet |
★★★★★ |
★★★★★ |
★★★★★ |
★★★★★ |
| Ağır yük taşıma (≥1500 kg) |
★★★★★ |
★★★★★ |
★★★★★ |
★★★★★ |
| Hassas ürün taşıma |
★★★★★ |
★★★★★ |
★★★★★ |
★★★★★ |
| Bakım kolaylığı |
★★★★★ |
★★★★★ |
★★★★★ |
★★★★★ |
| Gıda/hijyen ortamı |
★★★★★ |
★★★★★ |
★★★★★ |
★★★★★ |
| Yön değiştirme/transfer |
★★★★★ |
★★★★★ |
★★★★★ |
★★★★★ |
| Otomasyona uygunluk |
★★★★★ |
★★★★★ |
★★★★★ |
★★★★★ |
| İlk yatırım maliyeti |
Orta |
Orta-Yüksek |
Orta |
Yüksek |
Kriter 4: Konveyör Hızı
04
Hat Hızı ve Üretim Çevrim Süresi Performans
Konveyör hızı, üretim çevrim süresiyle uyumlu olmalı; çok yüksek hızlar ürün stabilitesini ve hassas bırakma pozisyonunu olumsuz etkileyebilir.
| Uygulama |
Önerilen Hız |
Hız Kontrolü |
Not |
| Manuel taşıma / sevkiyat | 6 – 12 m/dk | Sabit | Operatör güvenliği öncelikli |
| Paketleme hatları | 10 – 20 m/dk | Ayarlanabilir | Frekans invertörü önerilir |
| Otomatik üretim hatları | 15 – 30 m/dk | PLC kontrollü | Pozisyon sensörü gerekli |
| Yüksek kapasiteli lojistik | 30 – 45 m/dk | Servo/inverter | Frenleme mesafesi kritik |
| Özel otomotiv hatları | 5 – 15 m/dk | Servo kontrol | Hassas durma noktası |
Hız ve Verimlilik: Frekans invertörü (VFD) kullanımı, yumuşak start-stop ile hem enerji tasarrufu hem de ürün kararlılığı sağlar. Rulolu konveyör seçim kriterleri makalesinde hız hesaplama yöntemlerini bulabilirsiniz.
Kriter 5: Motor ve Redüktör Seçimi
05
Tahrik Sistemi Boyutlandırması Teknik
Motor seçimi yalnızca yük ağırlığına göre yapılmamalıdır. Aşağıdaki kriterlerin tamamı birlikte değerlendirilmelidir.
- Hat uzunluğu ve ağırlık toplamı
- Konveyör eğim açısı (°)
- Başlatma ve durdurma sıklığı
- Aynı anda taşınan palet sayısı
- Günlük çalışma süresi (h/gün)
- Ortam sıcaklığı ve nem oranı
| Motor Sınıfı |
Verimlilik |
Enerji Tasarrufu |
Uygun Uygulama |
| IE1 (Standard) | %80–85 | Düşük | Yalnızca aralıklı, kısa çalışma |
| IE2 (High) | %85–90 | Orta | Standart üretim hatları |
| IE3 (Premium) | %90–93 | Yüksek | Yoğun kullanım (tercih edilen) |
| IE4 (Super Premium) | %93–96 | Çok Yüksek | 7/24 sürekli çalışma |
Redüktör seçiminde de çıkış devri (rpm), tork değeri ve servis faktörü kritik parametrelerdir. Zincir dişli merkez eksen mesafeleri için online hesaplama aracımızı kullanabilirsiniz.
Kriter 6: Şasi ve Malzeme Kalitesi
06
Ortama Uygun Malzeme Seçimi Dayanıklılık
Konveyörün çalışacağı ortam, şasi ve rulo malzeme seçiminde belirleyici rol oynar. Yanlış malzeme erken korozyon, kirlilik ve servis dışı kalmalara neden olur.
| Çalışma Ortamı |
Şasi Malzemesi |
Rulo / Bant |
Uygulamalar |
| Kuru üretim alanı |
Elektrostatik boyalı çelik |
Çelik rulo / PVC bant |
Depo, ambalaj, montaj |
| Nemli / yıkama ortamı |
Galvanizli çelik (Z350+) |
Paslanmaz rulo / modüler bant |
Bazı gıda, kimya |
| Gıda üretimi (hafif) |
AISI 304 paslanmaz çelik |
AISI 304 rulo / modüler PP bant |
Gıda paketleme, içecek |
| Gıda üretimi (yoğun yıkama) |
AISI 304 / 316 paslanmaz |
AISI 316 rulo / metal modüler bant |
Et, süt, deniz ürünleri |
| Kimyasal / korozif ortam |
AISI 316L paslanmaz çelik |
AISI 316L rulo / asit dayanımlı bant |
Kimya, ilaç, boya |
| Yüksek sıcaklık (≥80 °C) |
Isı dayanımlı çelik |
Çelik rulo / çelik modüler bant |
Fırın çıkışı, döküm |
Kriter 7: Otomasyon Uyumluluğu
07
Akıllı Fabrika Entegrasyonu Endüstri 4.0
Modern üretim tesislerinde palet konveyörleri çoğu zaman birden fazla otomasyon sistemiyle birlikte çalışır. Modüler ve otomasyona hazır bir sistem, gelecekte yapılacak yatırımları kolaylaştırır.
- PLC kontrol sistemleri (Siemens S7, Allen Bradley)
- Barkod okuyucular ve RFID etiket sistemleri
- Robotik paletleme ve depaletleme hücreleri
- AGV ve AMR sistemleriyle arayüz
- Palet asansörleri ve transfer arabaları
- Döner tablalar ve yön değiştirme modülleri
- WMS / ERP yazılım entegrasyonu
- Akıllı sensör ve vision sistemleri
Shuttle palet konveyörler; yüksek yoğunluklu depolama ve otomasyon sistemleriyle entegre çalışan, dar alanda maksimum kapasite sunan sistemlerdir.
Kriter 8: Bakım ve Servis Kolaylığı
08
Plansız Duruş Sürelerini Minimize Edin İşletme
Bakım maliyetleri toplam işletme giderlerini doğrudan etkiler. Tercih edilecek sistemlerde aşağıdaki özellikler aranmalıdır.
- Kolay değiştirilebilir rulolar ve zincirler
- Standart rulman ölçüleri (DIN/ISO)
- Kolay erişilebilir motor-redüktör grubu
- Zincir gergi mekanizması
- Modüler yapı (parça bazlı değişim)
- Hızlı yedek parça temini
| Bakım Periyodu |
Kontrol Noktaları |
Sistem Tipi |
| Günlük |
Görsel kontrol, anormal ses, bant/zincir hizası, acil stop testi |
Tüm sistemler |
| Haftalık |
Zincir gerginliği, yağlama noktaları, sensör temizliği, bağlantı kontrolleri |
Zincirli, raylı |
| Aylık |
Rulman kontrolü, rulo dönüş testi, motor akım ölçümü, redüktör yağı |
Tüm sistemler |
| 3 Aylık |
Zincir elongasyon ölçümü, şasi bağlantı momenti, elektrik bağlantı kutuları |
Zincirli, yoğun hat |
| Yıllık |
Kapsamlı mekanik kontrol, redüktör yağ değişimi, aşınan parça değişimi |
Tüm sistemler |
Önleyici Bakım: Konveyör Bant Kayması makalemizde bant ve rulo kaymasını erken tespit etmenin yöntemlerini inceleyebilirsiniz.
Kriter 9: Gelecekteki Kapasite Artışı
09
Modüler ve Ölçeklenebilir Tasarım Uzun Vade
Birçok işletme üretim kapasitesini zamanla artırır. Seçilecek sistem bu büyümeye uyum sağlayabilmelidir.
- Uzatılabilir şasi ve modül ekleme imkânı
- Yeni transfer istasyonu entegrasyonu
- Robot hücresi ekleme hazırlığı
- Yazılım güncelleme desteği (PLC)
- Taşıma kapasitesi yükseltme (motor değişimi)
- Farklı palet tipine uyum (mekanik adaptasyon)
Yatırım Verimliliği: İlk kurulumda %20–30 daha fazla bütçe ayırarak modüler bir sistem seçmek, 2–3 yıl içinde yapılacak kapasite artışında toplam maliyeti %40–50 düşürebilir.
Kriter 10: Toplam Sahip Olma Maliyeti (TCO)
10
Gerçek Maliyet Analizi Finansal
Satın alma kararında yalnızca ilk yatırım maliyeti değerlendirilmemelidir. Toplam sahip olma maliyeti (TCO), sistemin tüm ömrü boyunca oluşan tüm giderleri kapsar.
| Maliyet Unsuru |
Rulolu |
Zincirli |
Raylı |
Shuttle |
| İlk Yatırım | Orta | Orta-Yüksek | Yüksek | Çok Yüksek |
| Enerji Tüketimi | Düşük | Düşük | Orta | Orta |
| Bakım Giderleri | Düşük | Orta | Orta-Yüksek | Yüksek |
| Plansız Duruş Riski | Düşük | Orta | Düşük | Orta |
| Kullanım Ömrü | 10–20 yıl | 10–20 yıl | 15–25 yıl | 10–15 yıl |
| ROI Süresi (yoğun hat) | 1–2 yıl | 1–3 yıl | 3–5 yıl | 2–4 yıl |
Avemak Palet Konveyör Ürün Tipleri
Avemak Makina; aşağıdaki palet konveyör tiplerini projeye özel boyutlarda üretmektedir. Uygulama gereksinimlerinize göre en uygun sistemi seçebilirsiniz.
Rulolu
Rulolu Palet Konveyörü
Düz tabanlı paletler için yüksek verimli taşıma sistemi.
Ürün Sayfası →
Zincirli
Zincirli Palet Konveyörü
Euro palet ve açık kızaklı ağır paletler için ideal.
Ürün Sayfası →
Kayışlı
Kayışlı Palet Konveyörü
Hassas taşıma ve gıda ortamlarına uyumlu sistem.
Ürün Sayfası →
Raylı
Raylı Palet Konveyörü
Uzun mesafe ve yüksek yük kapasiteli hat sistemleri.
Ürün Sayfası →
Shuttle
Shuttle Palet Konveyörü
Yüksek yoğunluklu depolama ve WMS entegrasyonu.
Ürün Sayfası →
Döner
Döner Palet Konveyörü
Hat yön değiştirme ve köşe transfer uygulamaları.
Ürün Sayfası →
Dönüş
Dönüş Palet Konveyörü
Kapalı devre hat için boş palet geri dönüş sistemi.
Ürün Sayfası →
Avare Dönüş
Avare Rulolu Dönüş Palet
Ekonomik kapalı devre çözümü, motor gerektirmez.
Ürün Sayfası →
Avare
Avare Rulolu Palet Konveyörü
Elektriksiz depo içi tampon ve sevkiyat hattı.
Ürün Sayfası →
Metal Bantlı
Metal Bantlı Palet Konveyörü
Yüksek sıcaklık ve özel yüzey gerektiren uygulamalar.
Ürün Sayfası →
Modüler Bantlı
Modüler Bantlı Palet Konveyörü
Gıda ve hijyen ortamları için kolay temizlenebilir sistem.
Ürün Sayfası →
Dizme
Palet Dizme Konveyörü
Palet istiflemek için otomatik dikey depolama sistemi.
Ürün Sayfası →
Boşaltma
Palet Boşaltma Konveyörü
İstifli paletleri otomatik ayıran boşaltma sistemi.
Ürün Sayfası →
⚠ Palet Konveyörü Seçiminde En Sık Yapılan 7 Hata
- Sadece fiyat odaklı karar vermek — kalite ve TCO analizi göz ardı edilir
- Gelecekteki kapasite artışını planlamadan sistem seçmek
- Yanlış motor gücü veya redüktör seçimi (yetersiz veya aşırı boyutlama)
- Palet tipine uygun olmayan konveyör tipi tercih etmek
- Çalışma ortamına uygun malzeme seçmemek (korozyon riski)
- Bakım ve yedek parça gereksinimlerini göz ardı etmek
- Otomasyon entegrasyonunu baştan planlamayarak ek maliyet yaratmak
Sık Sorulan Sorular
Palet konveyörü hangi sektörlerde kullanılır?
Otomotiv, lojistik, gıda, beyaz eşya, depolama, kimya, ambalaj ve üretim tesislerinde yaygın olarak kullanılır. Her sektörün palet tipi ve çalışma koşullarına göre rulolu, zincirli veya kayışlı palet konveyörler tercih edilir.
Rulolu palet konveyörü ile zincirli palet konveyörü arasındaki temel fark nedir?
Rulolu sistemler düz tabanlı paletlerde yüksek performans sunarken, zincirli sistemler açık kızaklı ve ağır paletlerin taşınmasında daha avantajlıdır. Açık tabanlı Euro paletler için zincirli konveyörler birinci tercih olmalıdır.
Bir palet konveyörü kaç kilogram taşıyabilir?
Tasarıma göre 500 kg'dan 3.000 kg ve üzeri yükler için özel çözümler üretilebilir. Motor gücü, rulo çapı (ø50–133 mm) ve şasi profili (3–8+ mm) bu kapasiteye göre boyutlandırılır. Teknik hesaplama için hesaplama aracımızı kullanabilirsiniz.
Palet konveyörleri otomasyon sistemleriyle entegre edilebilir mi?
Evet. PLC, sensör, barkod okuyucu, RFID, robot hücreleri, shuttle sistemleri ve WMS ile entegre çalışabilir. Modüler tasarım gelecekteki otomasyon yatırımlarını da kolaylaştırır.
Gıda tesislerinde hangi palet konveyörü kullanılmalıdır?
Gıda üretim ortamlarında AISI 304 paslanmaz çelik şasi ve modüler bantlı konveyörler veya paslanmaz rulolu sistemler tercih edilmelidir. Gıda hijyen standartları ve bant seçimi için Gıda Sektöründe Konveyör Bant Seçimi makalemizi inceleyebilirsiniz.
Palet konveyörlerinin bakımı ne sıklıkla yapılmalıdır?
Günlük görsel kontrollerin yanı sıra aylık mekanik kontroller (rulo, zincir, rulman) ve yıllık kapsamlı bakım (redüktör yağ değişimi, aşınan parçalar) yapılması tavsiye edilir. Düzenli bakım programıyla sistem ömrü 15–20 yıla kadar uzatılabilir.
Sonuç
Palet konveyörü seçimi; yalnızca yük taşıma kapasitesine göre değil, palet tipi, otomasyon gereksinimleri, çalışma ortamı, bakım kolaylığı ve gelecekteki üretim hedefleri dikkate alınarak yapılmalıdır. Doğru projelendirilmiş bir sistem, üretim süreçlerini hızlandırır, iş güvenliğini artırır ve işletme maliyetlerini uzun vadede azaltır.
Avemak Makina olarak 20 yılı aşkın tecrübemizle; rulolu, zincirli, shuttle ve raylı palet konveyörler dahil tüm palet taşıma sistemlerini projeye özel tasarlıyor, yüksek performanslı ve uzun ömürlü çözümler sunuyoruz.
