Kartezyen · Robotik · Reçeteli Paletleme

Palet Dizme Konveyörü

Kutu, şişe paketi, kasa, teneke, çuval ve diğer ambalajları belirlenen katman düzeninde palet üzerine yerleştiren; kartezyen eksen, endüstriyel robot ve ürün besleme konveyörlerinden oluşan paletleme otomasyonu.

Kartezyen / Robot seçenekleri Vakum / Mekanik gripper Çoklu reçete katman düzeni PLC / HMI kontrolü
Teknik Özellikler Teklif İste
Layer
katman reçetesi
Grip
ürüne özel tutucu
Robot
çoklu hat seçeneği
PLC
çevrim ve izleme
Tüm Palet Konveyörleri Palet Boşaltma Rulolu Palet Shuttle Palet
Robotik palet dizme konveyörü genel görünüm

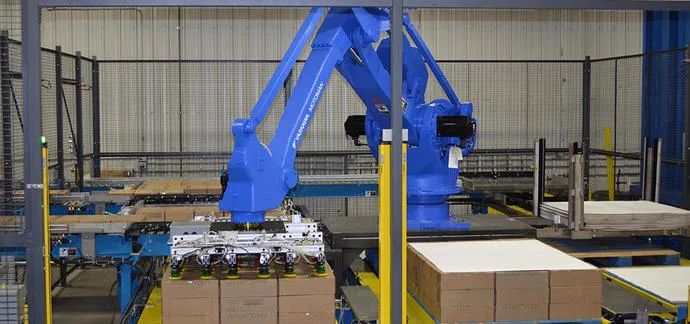

Gripper ile kutu paletleme sistemi

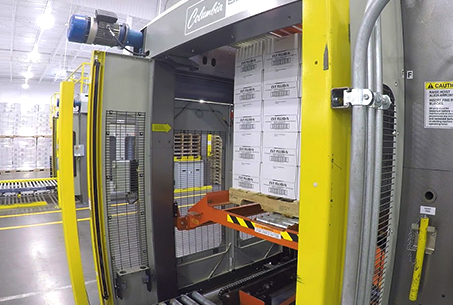

Endüstriyel robotik paletleme hattı
Çoklu ürün hattına bağlı palet dizme robotu
Vakumlu gripper kullanılan paletleme sistemi

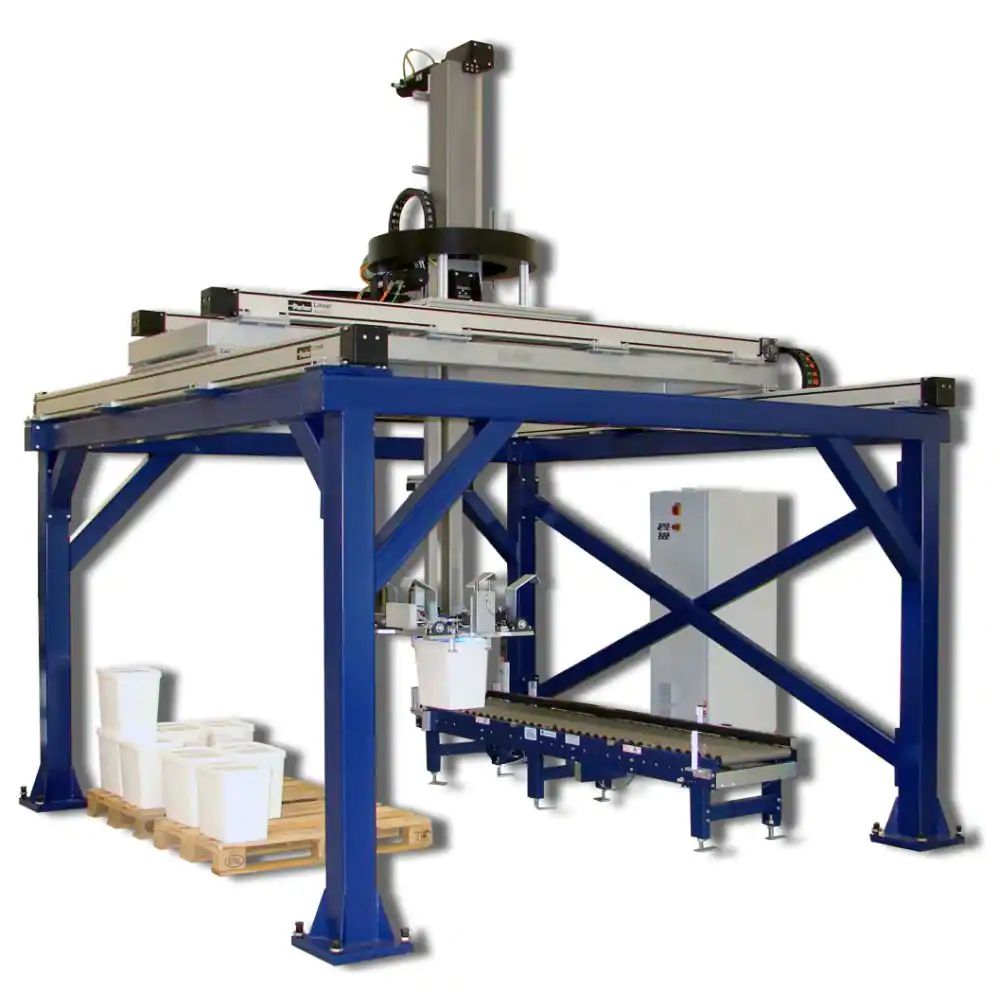

Kartezyen palet dizme sistemi
Kartezyen paletleme makinesi yerleşimi
Teknik Özellikler

Paletleme Sistemi Teknik Değerleri

Sistem seçenekleri Operatör destekli / Kartezyen / Endüstriyel robot
Ürün seçenekleri Kutu / Kasa / Şişe paketi / Shrink paket / Teneke / Çuval
Gripper seçenekleri Vakumlu / Mekanik / Çatal / Katman / Ürüne özel
Kapasite Ürün, alma adedi, katman düzeni ve çevrim hesabına göre
Palet seçenekleri Euro / Endüstriyel / Plastik / Özel palet
Palet yüksekliği Robot erişimi, yük kararlılığı ve tesis alanına göre
Ürün besleme Bantlı / Rulolu / Sıralama / Döndürme ve yönlendirme modülü
Boş palet besleme Manuel / Palet magazini / Otomatik konveyör
Ara levha işlemi Manuel / Otomatik levha besleme ve alma
Kontrol sistemi PLC / HMI / Robot kontrolörü / Ürün reçetesi
Haberleşme Dijital I/O / Endüstriyel ağ / Üst sistem bağlantısı
Güvenlik seçenekleri Koruyucu / Kapı kilidi / Emniyet sensörü / Acil stop
Ürün/dakika veya palet/saat kapasitesi tek başına robot katalog hızından çıkarılamaz. Ürün alma adedi, gripper çevrimi, ürün besleme aralığı, katman düzeni, robot erişimi, ara levha, palet değişimi ve güvenli hareket süreleri toplam çevrime dahil edilmelidir.
Ürün ve Palet Bilgilerini Gönder Palet Konveyörleri
Sistem Seçenekleri

Palet Dizme Sistemi Türleri

Operatör Destekli Paletleme

Palet lifti, döner tabla, ürün konveyörü ve ergonomik çalışma yüksekliğiyle operatörün manuel paletleme hareketini kolaylaştırır.

Düşük kapasite ve sık ürün değişimi

Kartezyen Paletleme

Doğrusal eksenlerde hareket eden gripper, sabit palet ve tekrarlanan ürün düzenlerinde kontrollü katman oluşturur.

Kompakt alan ve tanımlı çalışma hacmi

Robotik Paletleme

Endüstriyel robot, farklı ürün reçeteleri, birden fazla giriş hattı ve farklı palet pozisyonları arasında programlı hareket sağlar.

Ürün çeşitliliği ve çoklu hat
Sistem Karşılaştırması

Operatör Destekli, Kartezyen ve Robotik Paletleme

Doğru sistem; ürün çeşitliliği, kapasite, çalışma alanı, gripper, katman düzeni ve yatırım kapsamı birlikte değerlendirilerek seçilmelidir.

Sistem Uygun kullanım Esneklik Temel tasarım konusu
Operatör destekli Düşük kapasite ve sık reçete değişimi Operatöre bağlı yüksek ürün uyumu Ergonomi, yük yüksekliği ve güvenli erişim
Kartezyen Sabit palet ve tekrarlanan katman düzeni Tanımlı çalışma hacmi içinde kontrollü Eksen stroku, gripper yükü ve çevrim süresi
Endüstriyel robot Farklı ürün, palet ve çoklu giriş hattı Program ve gripper değişimine göre yüksek Erişim, yük kapasitesi, atalet ve güvenlik alanı
Katman paletleme Benzer ürünlerin toplu katman halinde aktarılması Düzenli ürün ve katman yapısında yüksek Katman oluşturma, sıkıştırma ve alma yüzeyi
Çalışma Prensibi

Otomatik Paletleme Nasıl Çalışır?

1
Ürün Besleme

Ürünler bantlı veya rulolu konveyörde sayılır, aralanır, döndürülür ve gripper alma konumuna göre sıralanır.

2
Ürün Alma

Vakumlu, mekanik veya ürüne özel gripper bir ya da birden fazla ürünü güvenli tutma noktalarından kavrar.

3
Katman Oluşturma

Robot veya kartezyen sistem ürünleri seçilen reçeteye göre palet üzerine yerleştirir; gerekli katlarda ara levha eklenebilir.

4
Dolu Palet Çıkışı

Hedef kat ve yükseklik tamamlandığında dolu palet çemberleme, streçleme, tartım veya sevkiyat konveyörüne aktarılır.

Tutucu Seçenekleri

Ürüne Göre Paletleme Gripper Seçimi

Vakumlu Gripper

Üst yüzeyi yeterli alan ve sızdırmazlık sağlayan kutu, paket ve levhaları vantuz veya vakum plakasıyla alabilir.

Numune ürünle vakum testi gerekir

Mekanik Sıkıştırma Gripper

Yan yüzeyden kontrollü sıkıştırılabilen kutu, kasa ve paketlerde mekanik çene veya merkezleme plakaları kullanılabilir.

Deformasyon ve sürtünme kontrolü

Çatal veya Alt Destekli Gripper

Altından desteklenmesi gereken çuval, kasa, tepsi ve ağır paketlerde çatal, plaka veya kaydırmalı tutucu uygulanabilir.

Alt açıklık ve düşme riski değerlendirilir

Katman Gripper

Düzenli bir katman halinde hazırlanmış ürünleri toplu olarak alarak palete yerleştiren sıkıştırmalı veya destek plakalı sistemdir.

Katman ağırlığı ve kararlılığı
Katman Tasarımı

Palet Dizilim Reçetesi Nasıl Belirlenir?

Ürün ve Palet

Ölçü ve Kullanılabilir Alan

Ürün eni, boyu ve yüksekliği; palet yüzeyi, izin verilen çıkıntı ve çevresel boşluklarla birlikte değerlendirilir.

  • Ürün ve palet ölçüsü
  • Katman başına ürün sayısı
  • Palet kenarı ve taşma sınırı
Kararlılık

Katman Bağlama Düzeni

Sıralı, çapraz veya birbirine kilitlenen dizilim; ürün yüzeyi, ambalaj dayanımı ve taşıma ivmelerine göre seçilir.

  • Ağırlık merkezinin dengelenmesi
  • Katmanlar arası bağlama
  • Ara levha ve köşe koruyucu ihtiyacı
Yükseklik

Toplam Palet Yükü

Kat sayısı yalnızca ürün ölçüsüne göre değil; palet kapasitesi, yük kararlılığı, taşıma rotası ve sonraki ekipman sınırlarına göre belirlenir.

  • Maksimum palet yüksekliği
  • Toplam palet yükü
  • Kapı, asansör ve raf açıklıkları
Sonraki Proses

Çemberleme ve Streçleme

Palet dizilimi; streç film, çember, üst baskı ve taşıma yönüyle birlikte değerlendirilerek sevkiyat kararlılığı artırılabilir.

  • Streç film sarım düzeni
  • Çember yönü ve köşe koruyucu
  • Palet taşıma ve sevkiyat ivmeleri
Mühendislik Kriterleri

Palet Dizme Sistemi Seçim Kriterleri

Ürün ve Kapasite

  • Ürün ölçüsü, ağırlığı ve yüzey dayanımı
  • Dakikalık ürün ve saatlik palet hedefi
  • Ürün besleme sırası ve konveyör kapasitesi
  • Reçete değişim sıklığı ve ürün çeşitliliği

Robot ve Gripper

  • Ürün alma adedi ve toplam gripper yükü
  • Robot erişimi, payload ve atalet sınırı
  • Vakum, mekanik, çatal veya katman tutucu
  • Aparat değişimi ve enerji bağlantıları

Palet ve Katman

  • Palet ölçüsü, kalitesi ve besleme yönü
  • Katman düzeni ve ara levha ihtiyacı
  • Maksimum yükseklik ve toplam ağırlık
  • Çemberleme, streçleme ve sevkiyat koşulları

Hat ve Güvenlik Entegrasyonu

  • Boş palet magazini ve dolu palet çıkışı
  • PLC, HMI, barkod, RFID ve üst sistem bağlantısı
  • Koruyucu, kapı kilidi ve emniyet sensörleri
  • Bakım erişimi ve enerji izolasyonu
Uygulama Alanları

Paletleme Sistemlerinin Kullanım Alanları

Karton Kutu ve Koli

Kutu ve kolilerin reçeteli katman düzeninde palet üzerine yerleştirilmesi.

Şişe ve Kavanoz Paketleri

Shrink paket, tepsi veya kasa içindeki ambalajların paletlenmesi.

Teneke ve Metal Ambalaj

Teneke kutu, kova ve uygun metal ambalajların katman halinde dizilmesi.

Çuval ve Torba

Alt destekli veya özel gripper ile çuval ve torbaların paletlenmesi.

Gıda ve İçecek

Kutu, şişe paketi, kavanoz ve kasa ambalajlarının sevkiyata hazırlanması.

İlaç ve Kozmetik

Kutu ve kolilerin reçete takibiyle paletlenmesi ve izlenebilirliği.

Kimya ve Temizlik

Kutu, bidon, kova ve uygun paketlerin palet üzerinde düzenlenmesi.

Yapı Malzemeleri

Kutu, paket ve uygun ağır ürünlerin robotik paletleme hattına alınması.

İlgili Ürünler

Paletleme ve Palet Taşıma Sistemleri

Tüm Palet Konveyörleri
Sıkça Sorulan Sorular

Palet Dizme Konveyörü SSS

Palet dizme konveyörü veya paletleme sistemi; kutu, şişe, kasa, torba ve benzeri ambalajları belirlenen katman düzeninde palet üzerine yerleştiren otomasyon çözümüdür. Kartezyen eksen, endüstriyel robot veya operatör destekli sistem olarak tasarlanabilir.

Kapasite yalnızca robot hızına bağlı değildir. Ürün ölçüsü ve ağırlığı, alma adedi, katman düzeni, gripper açma-kapama süresi, robot erişimi, palet yüksekliği, ara levha işlemi, palet değişimi ve giriş konveyörünün ürün besleme kapasitesi birlikte hesaplanmalıdır.

Kartezyen sistem doğrusal eksenlerde tekrarlanan yerleştirme görevleri için kontrollü ve kompakt bir çözüm sunar. Endüstriyel robot ise farklı ürün reçeteleri, birden fazla giriş hattı, farklı palet konumları ve değişken katman düzenlerinde daha esnek olabilir.

Karton kutu, kasa, şişe paketi, shrink paket, teneke, çuval ve özel taşıyıcılar; ürünün geometrisi, yüzey dayanımı, ağırlığı, ağırlık merkezi ve uygun gripper çözümü doğrulandıktan sonra paletlenebilir. Numune ürünle tutma ve katman kararlılığı testi yapılmalıdır.

Ürün ölçüsü, palet ölçüsü, çıkıntı sınırı, katman başına ürün sayısı, katmanlar arası bağlama düzeni, maksimum palet yüksekliği ve yük kararlılığı değerlendirilir. Reçeteler PLC veya robot programında saklanabilir; yeni ürünlerde katman düzeni yeniden doğrulanmalıdır.

PLC ve HMI üzerinden barkod veya RFID, tartım, kamera, palet konveyörü, boş palet magazini, ara levha besleme, çemberleme ve streçleme sistemleriyle haberleşme kurulabilir. ERP, MES, WMS veya diğer üst sistem bağlantılarında veri kapsamı ve protokol proje başlangıcında belirlenmelidir.

Teknik Destek ve Teklif

Palet Dizme Sistemi Projenizi Paylaşın

Ürün ölçüsü ve ağırlığı, dakikalık kapasite, katman düzeni, palet ölçüsü ve maksimum yüksekliği, ürün besleme hatları, ara levha ve otomasyon ihtiyacını paylaşın. Teknik ekip uygun kartezyen veya robotik paletleme yapısını değerlendirsin.
